BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-3

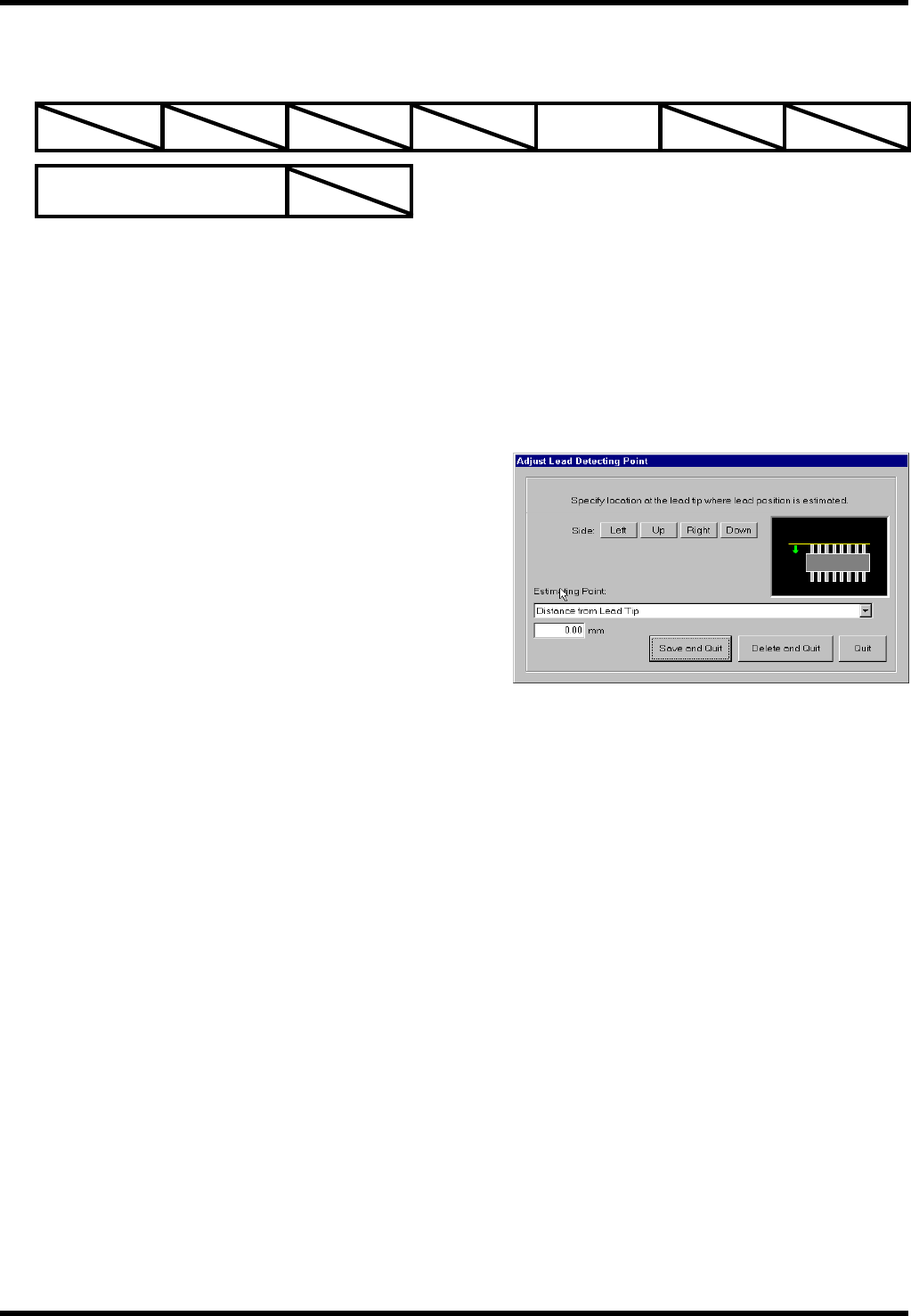

4.6.3 设定导线检测位置
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
定位
可选项
可复数指定
功能
改变导线检测位置。
说明
通常在导线的顶端附近识别各个导线的位置，可以改变成在内侧识别。
在导线的顶端看不清，或者精确度不够时使用。
设定
指定边
请指定想要改变导线检测位置的边。
检测标准
请从以下各项中选择。
‘与导线顶端的距离’
‘与元件中心的距离’
‘与相反边的距离’
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-4

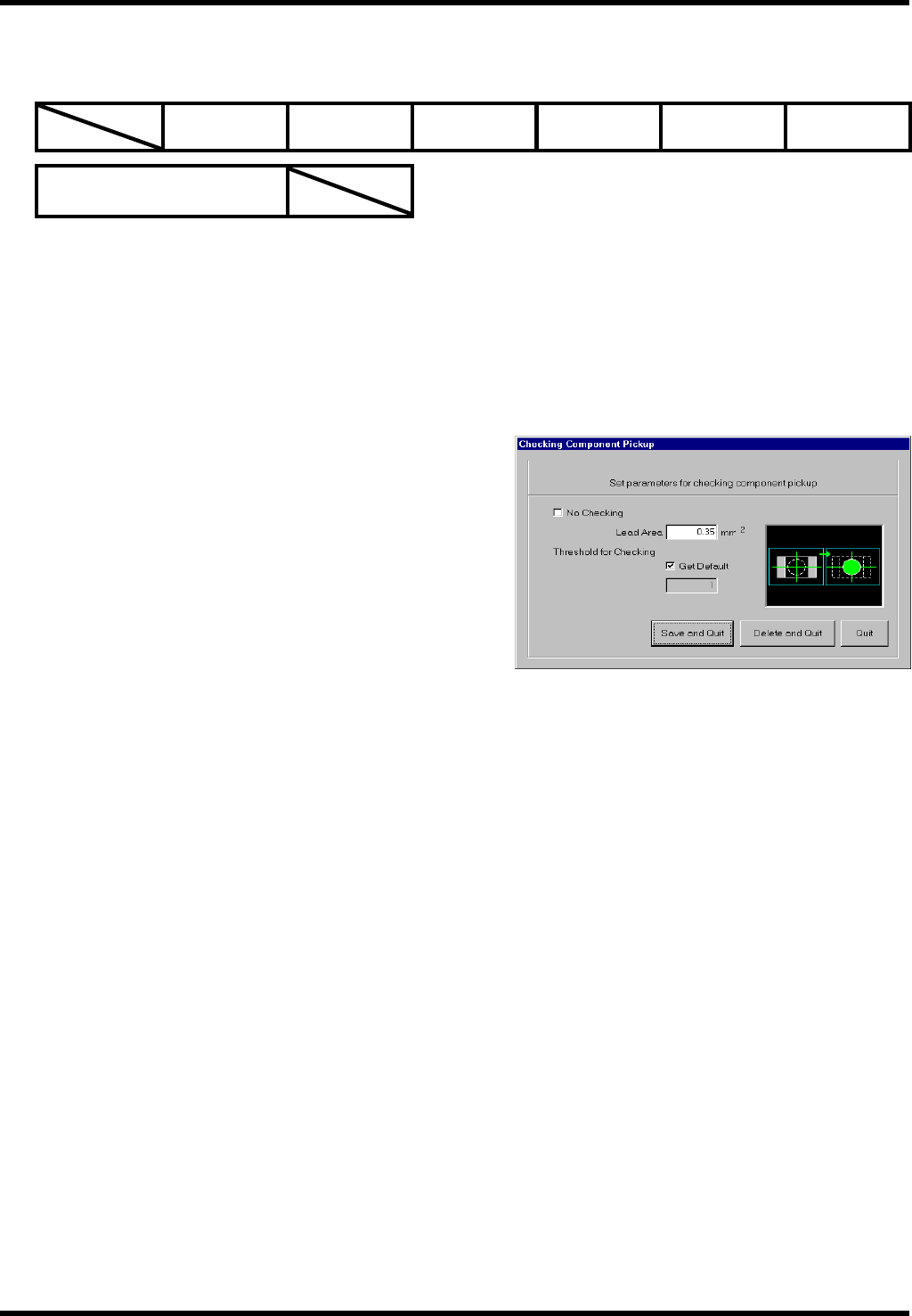

4.6.4 未吸附检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
改变未吸附检查动作
（在没有设定此可选项时自动进行判别。）
说明
当明亮的部分太小时，元件吸附不能被正确判别时选择。
设定
请取消选择‘不进行未吸附检查’。
电极面积
请输入与基板相接的元件底面明亮的部分的面积。
未吸附判别临界值
请选择‘使用推荐值’。
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-5

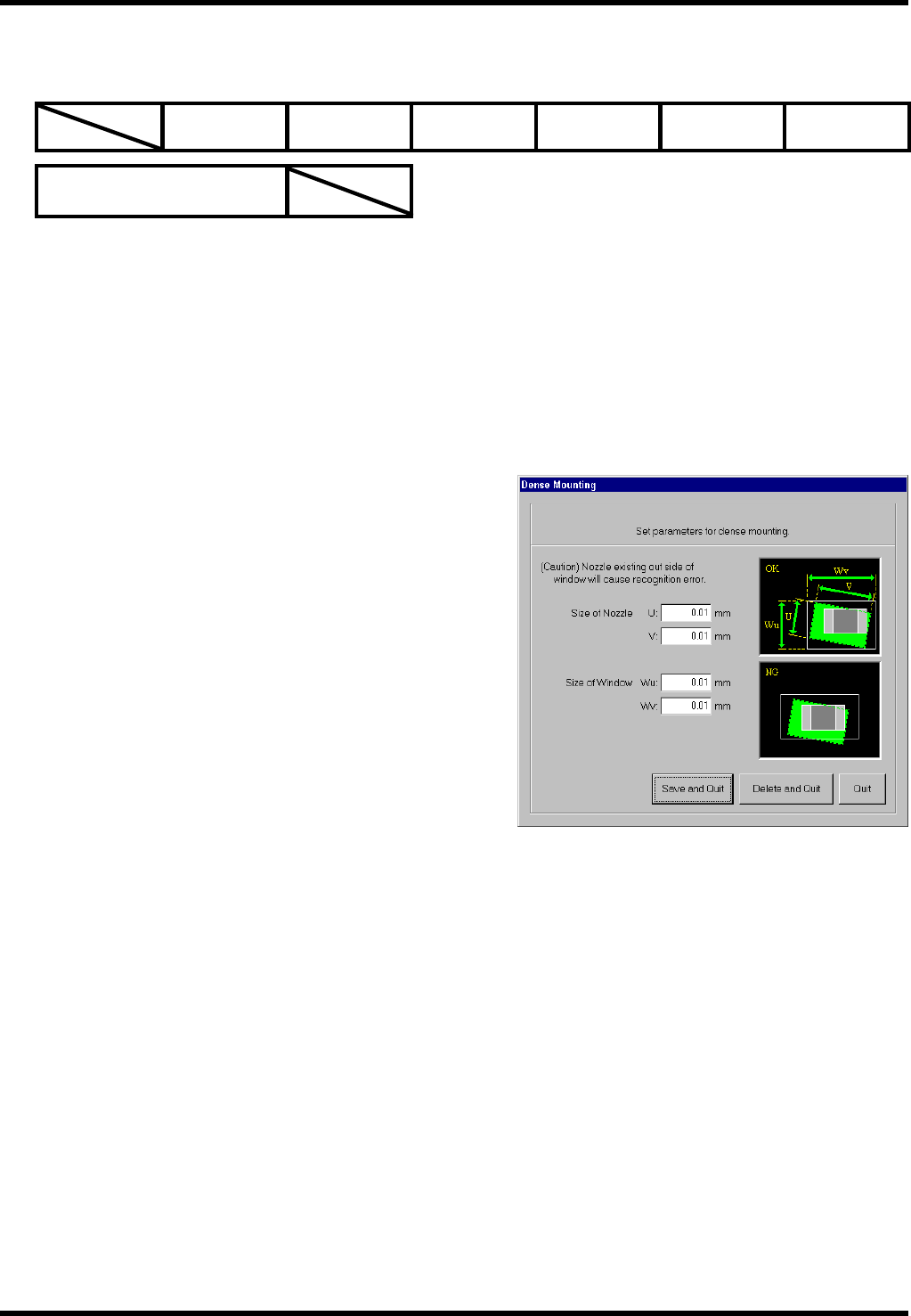

4.6.5 连接检测检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
检查吸嘴相对元件的偏差。
说明
实际安装元件间的间隔很窄时，根据吸嘴上的元件吸附位置的不同，安装元件时，吸嘴有可能接触安装好
的元件。
此可选项判定有接触的可能性时，停止安装动作，扔掉元件。
设定
吸嘴的大小
请输入吸嘴的大小。
连接检测方框窗的大小
以识别元件中心为标准，当吸嘴超出方框窗时，
扔掉元件。
适用元件例
1005, 0603
对话框中为 1005 用 SA 吸嘴在连接条件为 U 方向
0.8 mm、V 方向 1.0 mm 时的设定例。
