BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-3

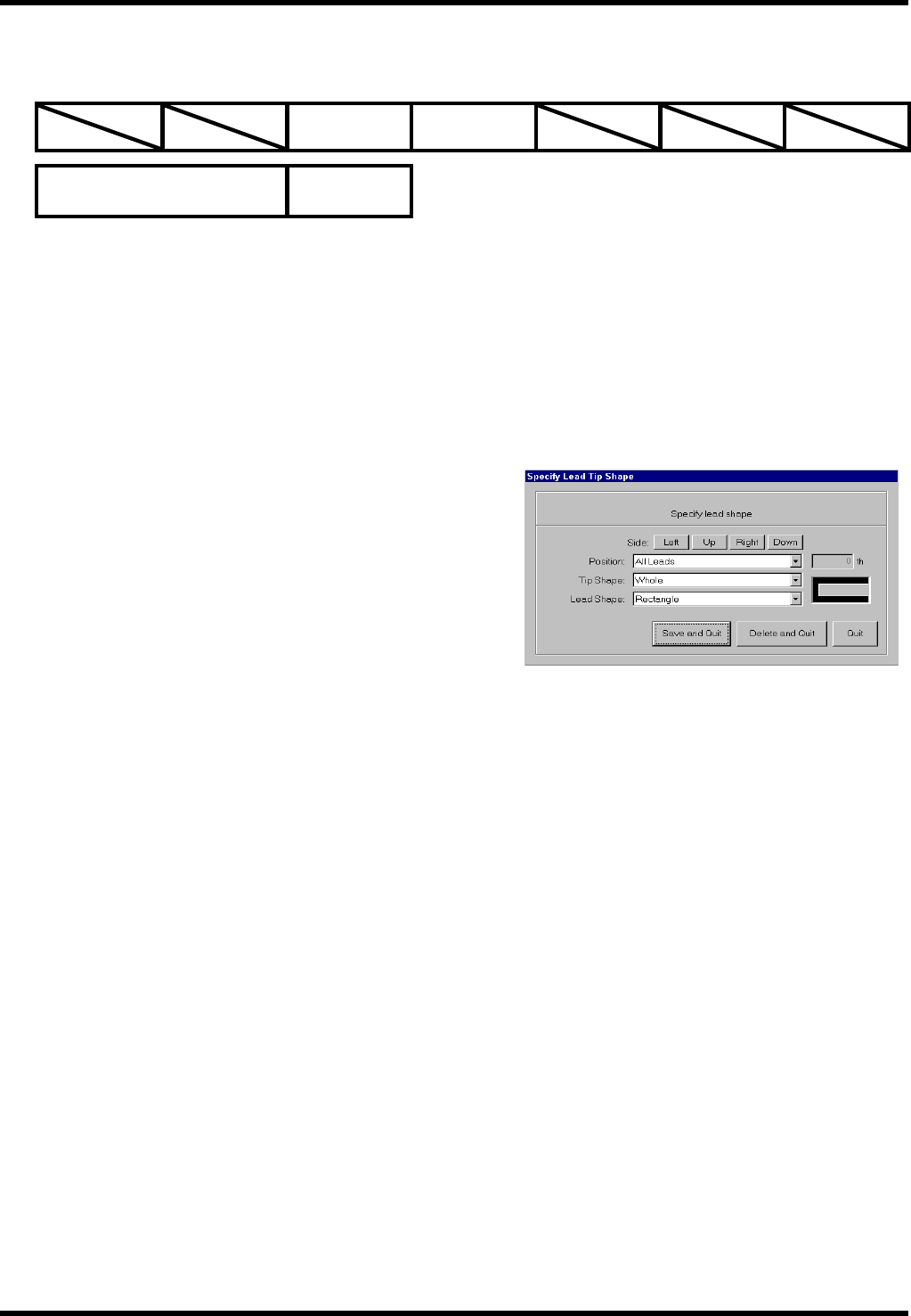

4.2.3 电极顶端形状
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
在电极的顶端不是“⊃”字型时指定。
（电极型的电极形状初始设定为“⊃”字型。）
说明
根据指定的电极形状识别。形状如有差异则识别不稳定。
设定
指定边
指定要改变电极形状的边。
如果指定内容相同，可以一齐指定。但是每个边指定
内容都不同时，请进行多次指定。
指定位置
指定所有边的电极时选择‘全电极’，指定各个边时
请选择‘上或者左’或者‘下或者右’。
顶端的状态／顶端的形状
请将右侧的方框窗选择与实际电极形状最接近的图
示。
适用元件例
线圈
大功率二极管
BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-4

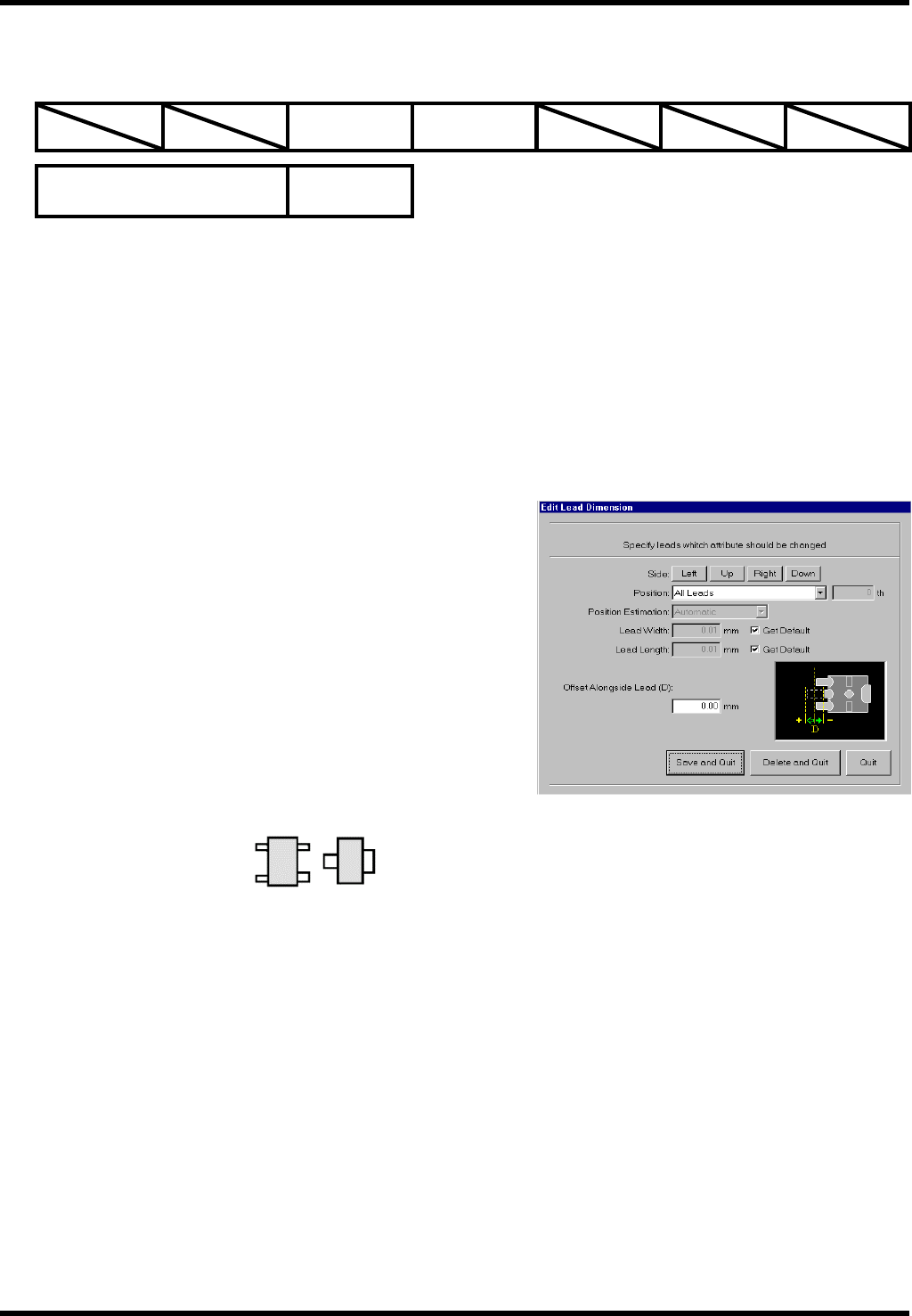

4.2.4 电极修正
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
请在电极大小以及配置不均时指定。
（在无本指定时，视电极各边以元件中心线呈对称图形。）
说明
适用于非对称电极元件的可选项。非对称电极，无本指定时，会产生位置偏离或 θ 偏离。
设定
指定边
指定要改变电极形状的边。
如果指定内容相同，可以一齐指定。但是每个边指定内
容都不同时，请进行多次指定。
指定位置
指定所有边的电极时选择‘全电极’，指定各个边时请
选择‘上或者左’或者‘下或者右’。
电极宽度／电极长度
与标准数据不同时，取消‘使用标准数据’选择，输入
尺寸数据。
顶端方向位置修正量
请在沿电极的方向上修正位置时输入。
适用元件例
线圈
大功率二极管
4 极晶体管
BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-5
4.2.5 间距修正
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
各个边的间距与标准数据不同时指定。
说明
导线的间距与标准数据(指示导线间距)不同时，需要指定本可选项。
间距不相同时，无本指定会产生导线间距错误。
设定
指定边
指定改变导线间距边。
如果指定内容相同时，可以一齐指定，但是每个边指定
内容都不同时，请进行多次指定。
修正间距
请输入正确的导线间距。
适用元件例
异形导线元件
纵横间距不同的 CSP
