BM122/123/221/231 元件识别数据制作方法 4.5 识别可选项：高频度 4 E35CCC-32- 241-A1 4.5-3 4.5.3 BG A 全球形识别 适用型号 穿过箱型 100 箱型 101 内部电极型 102 外部电极型 103 导线型 104 BGA 型 105 复合型 106 元件检查 可选项 可复数指定 功能 BGA ／ CS P 的全球形识别 （请在产品规格上确认 全球形识别条件。） 说明 …
BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项：高频度 4
E35CCC-32-241-A1
4.5-2
4.5.2 箱形精确定位
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
定位
可选项
可复数指定
功能
限定箱型定位部位。
（在无此指定时，以元件整体定位。）
说明
请在完全不看元件外轮廓上的小的凸起或凹陷时选择。

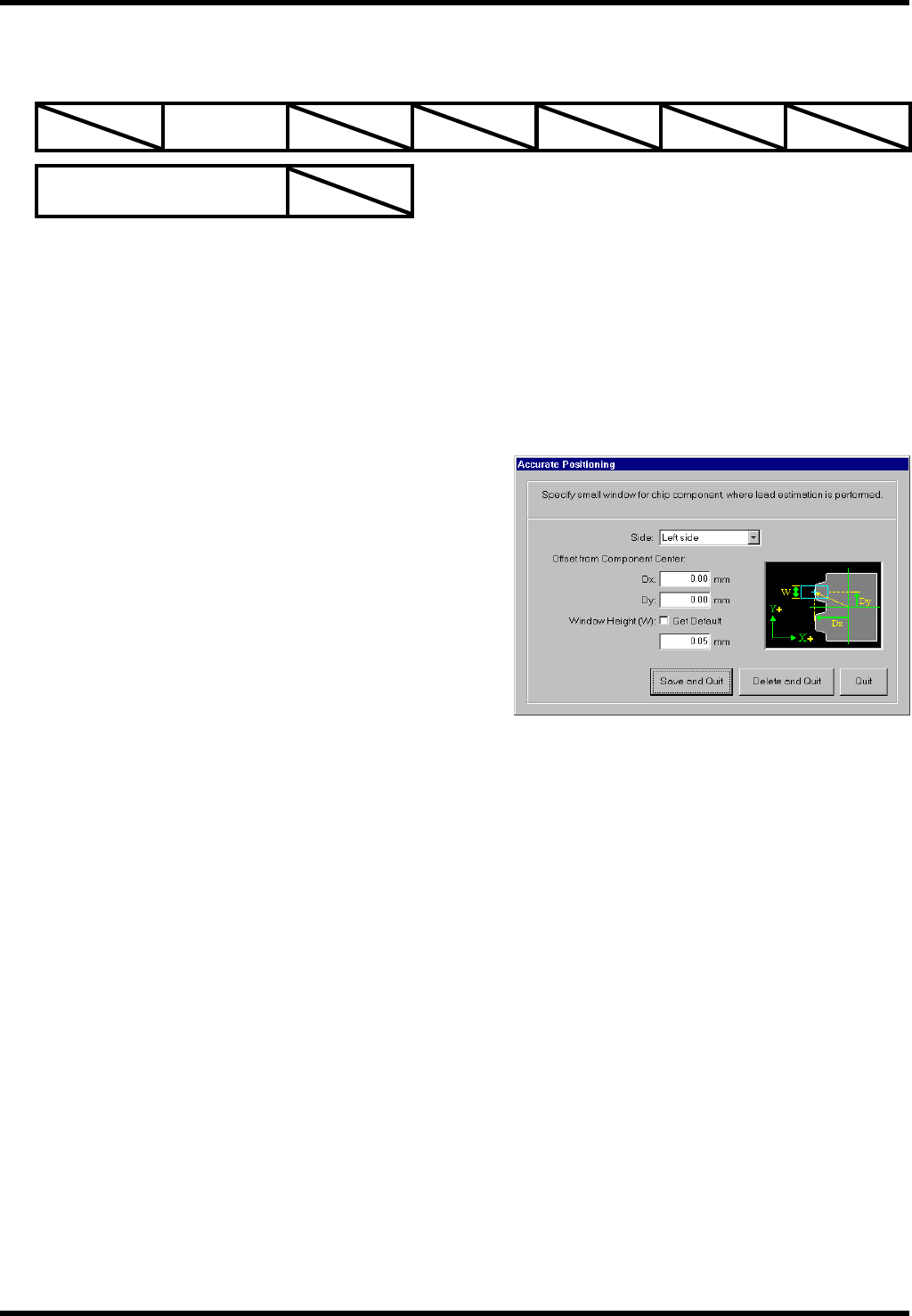

设定
识别边
请指定定位边。
距离元件中心的偏移位置
请指定用于定位的位置。
识别宽度
请选择‘使用推荐值’。
适用元件例
半固定电阻。
BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项：高频度 4
E35CCC-32-241-A1
4.5-3
4.5.3 BGA 全球形识别
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
BGA／CSP 的全球形识别（请在产品规格上确认全球形识别条件。）
说明
识别有规则排列的 BGA／CSP的全球形。
3D 传感器时检查球形浮动。
与‘导线浮动检查容许值’可选项并用，可以改变高度容许值。
如果不选择‘全球形识别’，则不能进行全球形识别。
设定
全球形数
请选择输入有效球形的总数。
在全球形检查时，核对此值和用＋显示的检测球形
的总数。
检查容许值
通常情况下，请使用标准数据。
3D 传感器识别时设定无效。
检查容许值的下限值较小时，检查会很严格（比较
暗的球形检测不出）。
检查容许值的上限值较小时，检查也会很严格（比
较亮的球形检测不出）。
适用元件例
黑 BGA、球形背景较暗的 CSP（2D 传感器）。
背景基本无断层的 BGA、CSP（3D 传感器）。
=提示=
在 LGA（区域格子排列）时，则不能进行全球形检查。
BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项：高频度 4
E35CCC-32-241-A1
4.5-4
4.5.4 元件尺寸容许值
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
改变尺寸检查的标准。
（在没有指定此可选项时，用推荐值检查尺寸。）
说明
请在想要改变尺寸容许值时指定。
用于检查的尺寸为指示数据中的导线外形尺寸（或者元件尺寸）以及图像尺寸。
一般元件边角都修成圆形，所以图像的尺寸往往比用卡尺测量的尺寸以及说明书尺寸小，在设定一侧尺寸
容许值时需要考虑这一点。
设定
请分别设定纵向和横向的尺寸容许值的上限和下限。
