BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-5
4.6.5 连接检测检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
检查吸嘴相对元件的偏差。
说明
实际安装元件间的间隔很窄时，根据吸嘴上的元件吸附位置的不同，安装元件时，吸嘴有可能接触安装好
的元件。
此可选项判定有接触的可能性时，停止安装动作，扔掉元件。
设定
吸嘴的大小
请输入吸嘴的大小。
连接检测方框窗的大小
以识别元件中心为标准，当吸嘴超出方框窗时，
扔掉元件。
适用元件例
1005, 0603
对话框中为 1005 用 SA 吸嘴在连接条件为 U 方向
0.8 mm、V 方向 1.0 mm 时的设定例。
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-6
设定方框窗

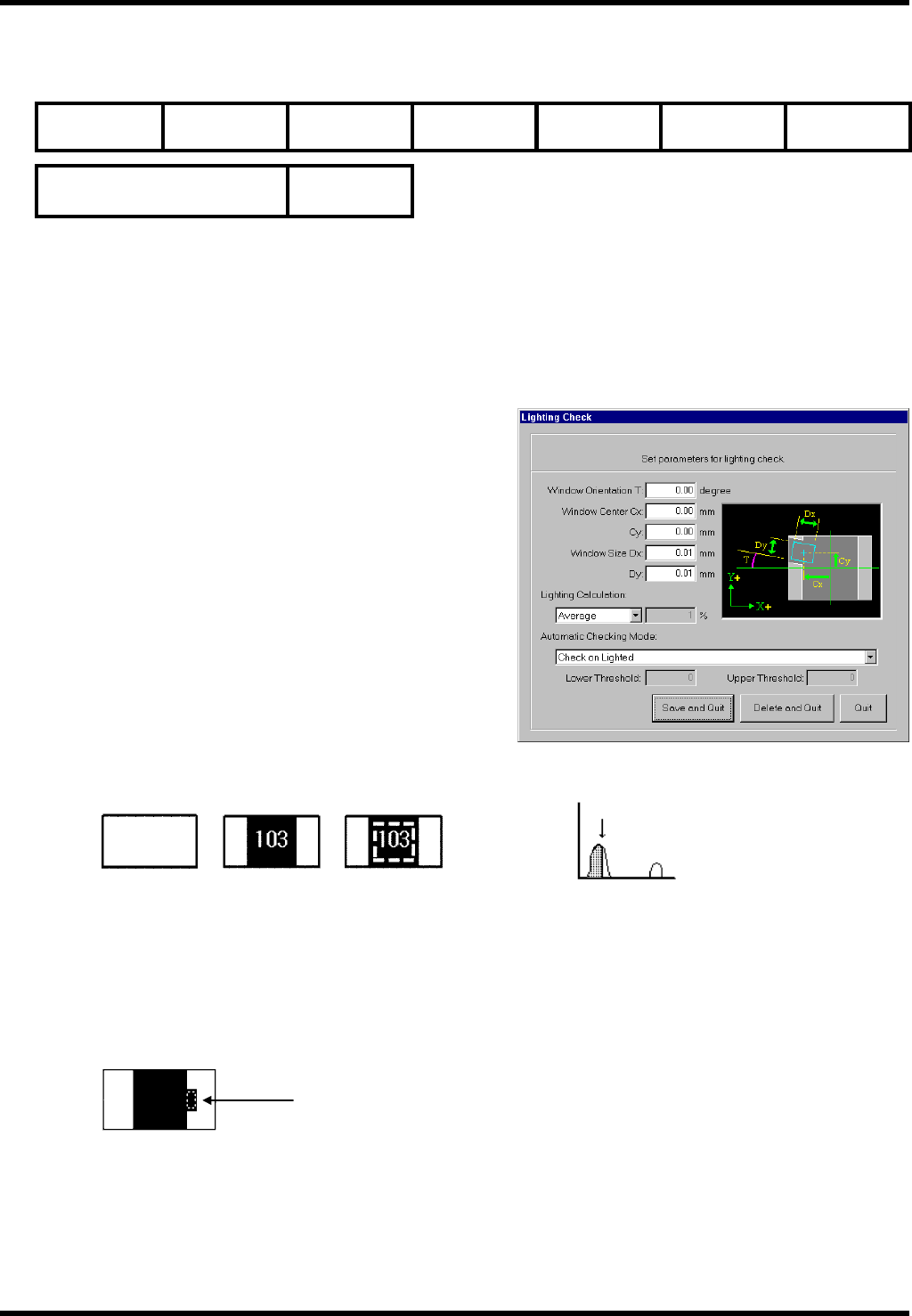

4.6.6 亮度检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
检查指定区域的亮度。
说明
在使用本可选项检查元件的极性以及正反时，正常与异常有亮度差。
设定
方框窗的角度
方框窗的中心
方框窗的大小
请以元件识别中心为标准设定检查亮度的方框窗。
亮度计算方法
所谓平均，是指使用平均亮度。
柱形图以方框窗暗的像素开始排列时，使用指定的比
率亮度。
通常方框窗中没有规律时取平均亮度，如果有规律时
使用矩形图。
自动判定状态
请指定合格条件。
适用元件例
芯片电阻的正反判定
设定方框窗（虚线内）文字的面积为 20%时，则从暗的算起 80%属于黑的部分。
“自动判定状态”在〈确认亮的部分〉，“亮度计算方法”在〈矩形图〉，取一定的富裕设为〈50%〉。
例如：1068R 正反判定时，T=0.00，Cx=0.00，Cy=0.00，Dx=0.50，Dy=0.50，设定“亮度计算方法” 为
“平均”、设定“自动判定状态” 为“确认亮的部分”。
检查极性元件的电极形状
设定“自动判定状态”为〈确认明亮的部分〉。
正常吸附 反面 设定方框窗
像
素
数
暗 亮
亮度
矩形图 50%
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-7

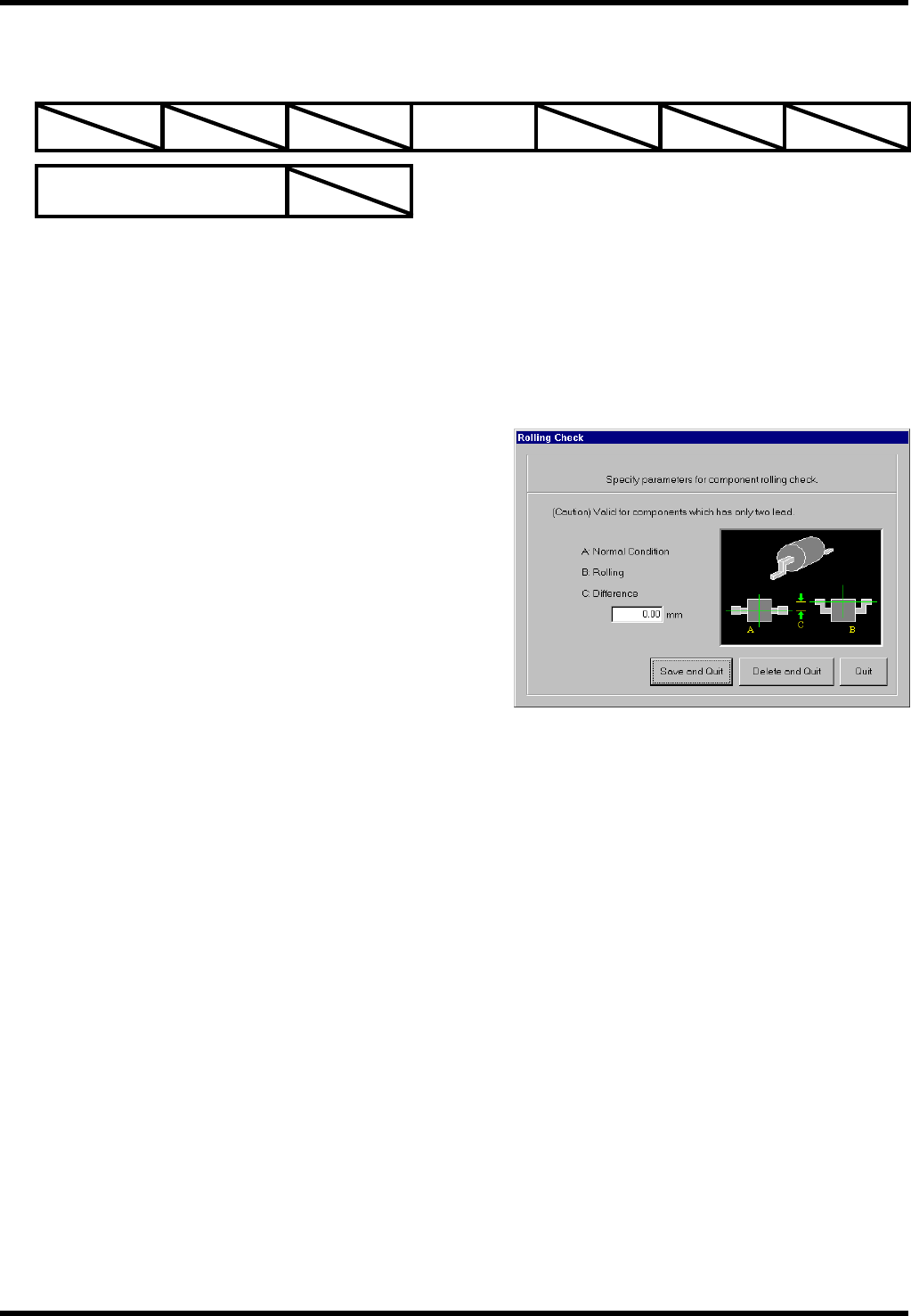

4.6.7 旋转检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
检查两端 2 接头圆柱形元件的旋转吸附。（元件本体明亮时有效。）
说明
由于吸附面为圆柱形，检查元件的旋转。
设定
最大偏移量
请设定由于旋转而引起的导线顶端偏移量的上限。
适用元件例
电磁开关
