BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-6
4.4.6 补加圆（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的圆进行识别。
说明
指定圆为复合型识别处的。圆包括椭圆和圆弧。
包括其它圆可以与其它复合型的基本形状组合使用。
设定

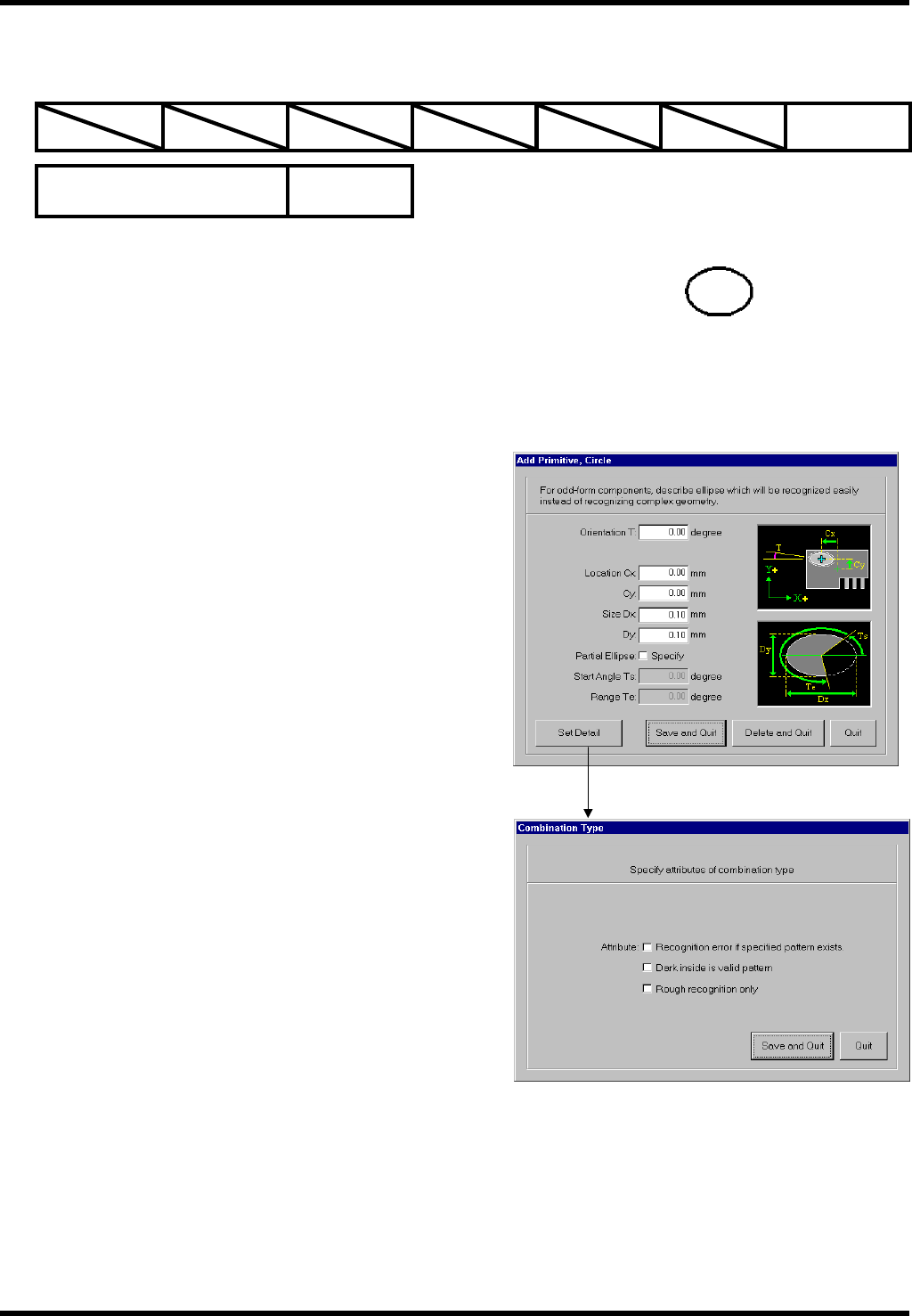

圆的角度
正圆形时请指定为 0。
圆的位置
请输入与识别中心（元件的中心）的偏移量。
圆的大小
请输入圆的大小。
指定圆弧
为圆弧形时，需要指定开始角度和终止角度。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征
（功能）。
== 详细请参照‘4.4.1 补加长方形’一节。
圆
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-7
4.4.7 补加球形群（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的球形群进行识别。
说明
指定球形群为复合型识别。除了线、球形群、插入导线群以外，可以与其它复合型的基本形状组合使用。
设定

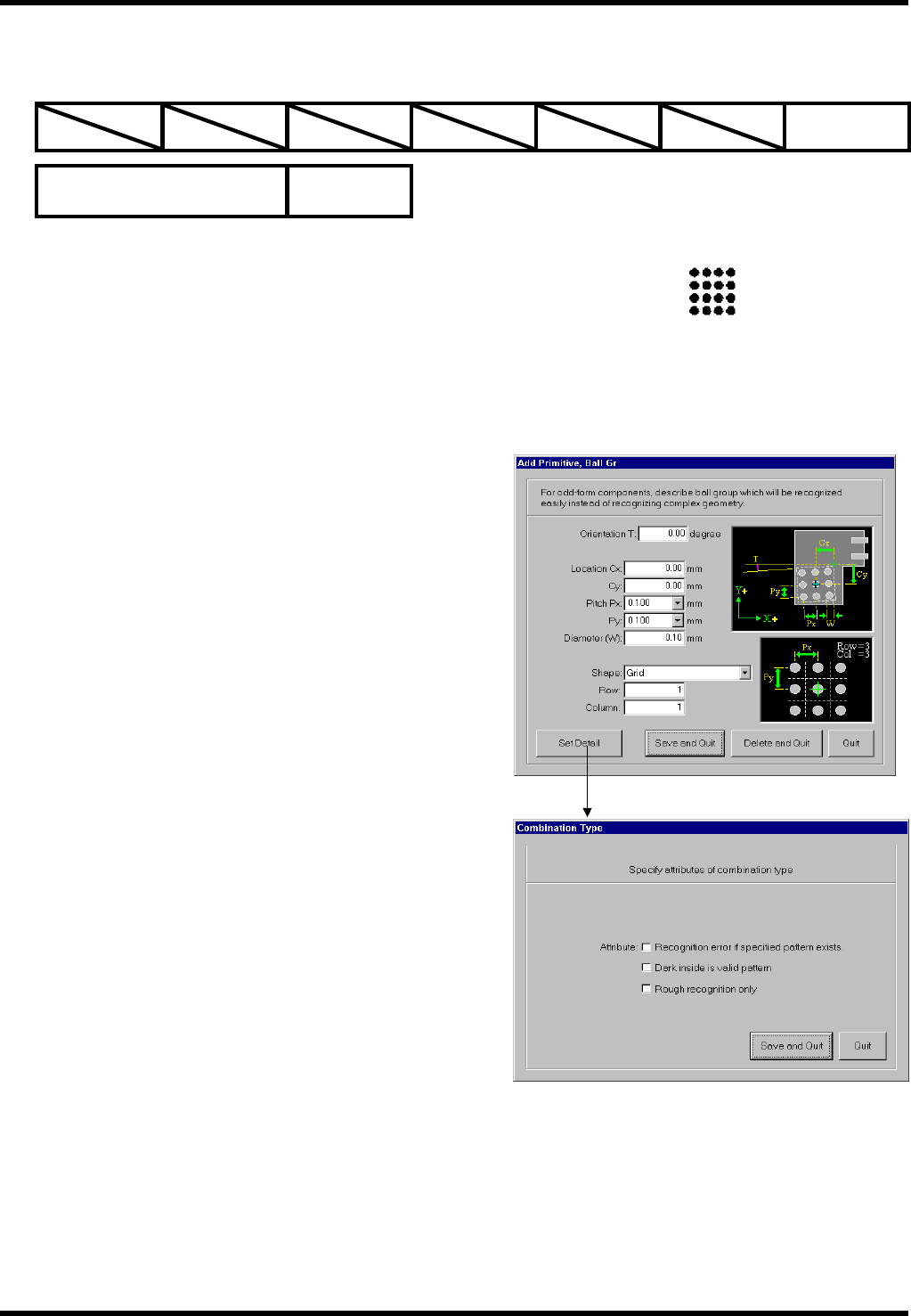

球形群的角度
请指定球形群的倾斜角度。
球形群的中心位置
请输入与识别中心（元件的中心）的偏移量。
球形间距
请输入球形间距。
球形宽度
请输入球形直径。
球形形状
请输入球形排列。
排列大小
请输入球形排列的尺寸。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
== 详细请参照‘4.4.1 补加长方形’一节。
球形群
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-8
4.4.8 补加插入导线群（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定插入导线群为复合型识别。
说明
指定插入导线群为复合型识别。
除了线、球形群、插入导线群以外，可以与其它复合型的识别形状组合使用。
设定

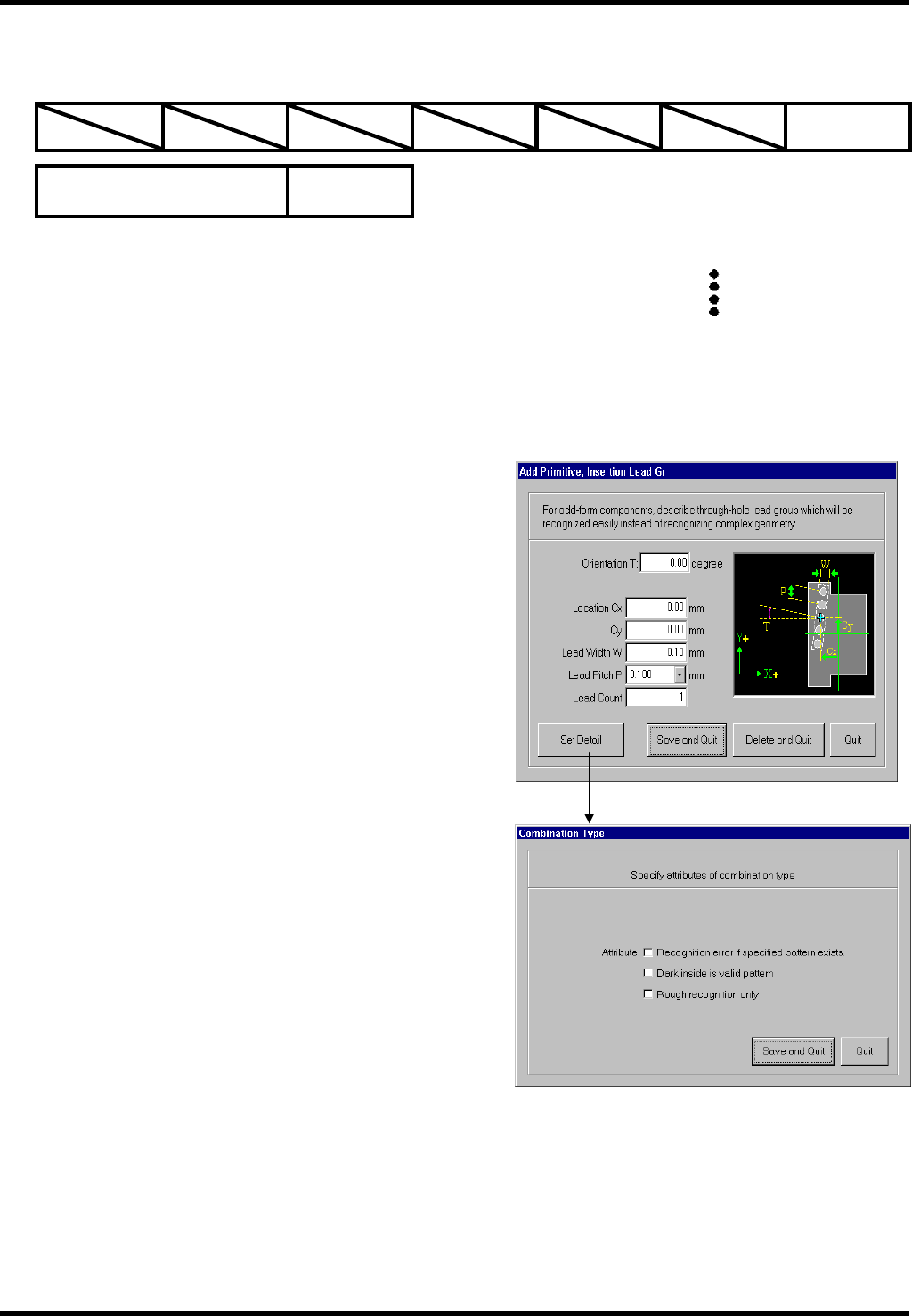

插入导线群的角度
请指定导线群的倾斜角度。
插入导线的中心位置
请输入与识别中心（元件的中心）的偏移量。
导线宽度
请输入插入导线的尺寸。
导线间距
请输入导线间距。
导线根数
请输入 1 以上的数值。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
== 详细请参照‘4.4.1 补加长方形’一节。
插入导线群
