Head Reconfiguration Kits 1 Montageanleitung H ead Reconfiguration Kits SIPLACE X-Serie Ausgabe 07/2010 25 : Ziehen Sie den Küh lluftschlauch und den S topfen a m Schalldämpfer ab. 1 : Ziehen Sie den S topfen am Schalldä…
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
24

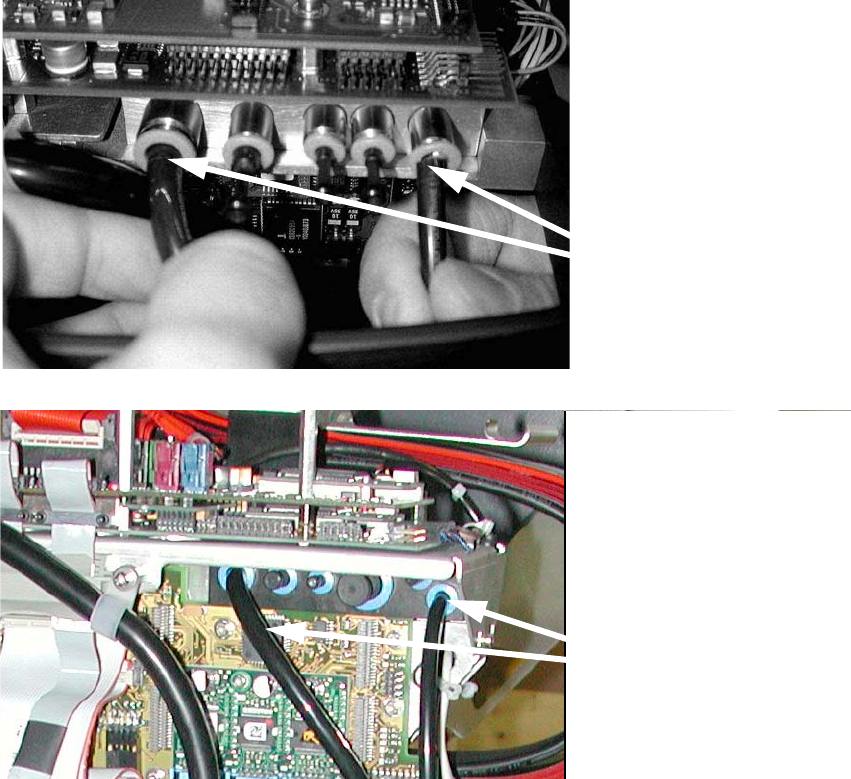

: Ziehen Sie die Schläuche am Verteiler und am Bestückkopf ab.
1
1
1
Pneumatikverschlauchung
bis Maschinen Serien-
Nr. B-078
Vakuum Verschlauchung
C&P 6/12 ab Maschinen
Serien Nr. B-079
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
25

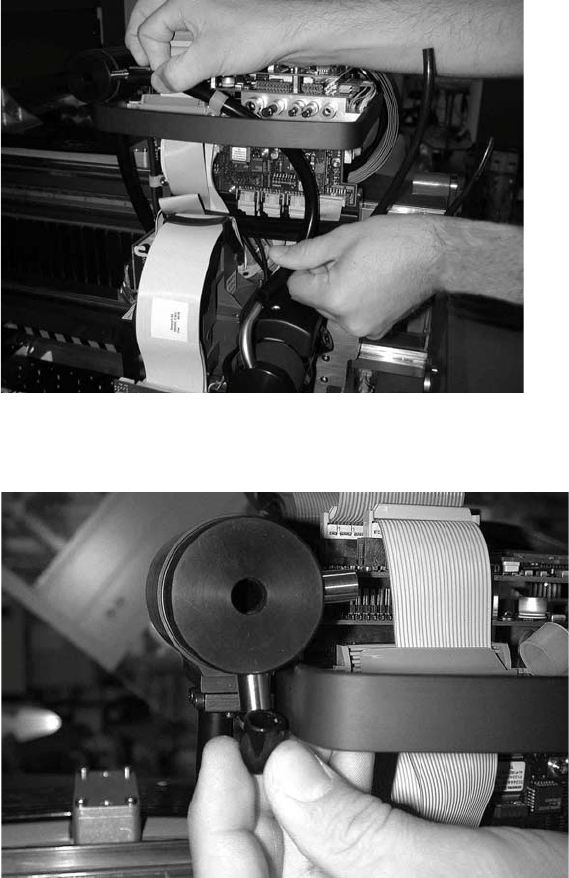

: Ziehen Sie den Kühlluftschlauch und den Stopfen am Schalldämpfer ab.
1
: Ziehen Sie den Stopfen am Schalldämpfer ab.
1
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
26

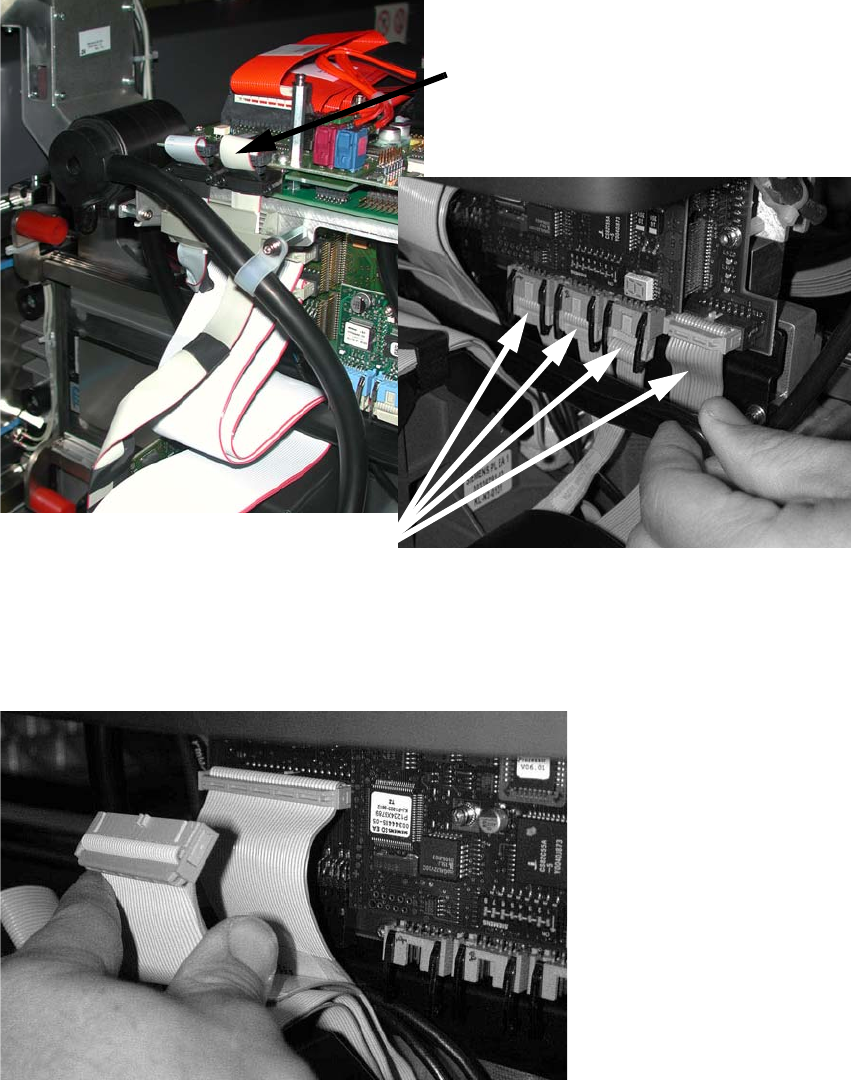

: Lösen Sie das BE-Kamera-Kabel und die vier Kabel auf dem Foto.
1
: Nehmen Sie die Zugentlastung über den Kabeln ab, indem Sie den Druckknopf lösen.
: Nehmen Sie die zwei Kabel (siehe Foto unten) ab.
1
1
BE-Kamera-Kabel
vier Kabel
