1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits Ausgabe 07/2010 84 : Montieren Sie die Zugentla stung (Kabelhalter P&P Kopf, Art.Nr . 03005195-) an die neue Pla- tine (der Druc …
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
83
: Bevor Sie die Kopfadapter-Platine P&P (Art.Nr. 03000902-) einbauen, stellen Sie alle Schalter
auf OFF.
1
: Stecken Sie die Kopfadapterplatine von unten in die Kopf-Interface-Platine (ArtNr.03000902-)
und schrauben diese mit den vier Schrauben DIN912 M3x6 - A2 (Art.Nr. 00201463-) an.
1
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
84
: Montieren Sie die Zugentlastung (Kabelhalter P&P Kopf, Art.Nr. 03005195-) an die neue Pla-
tine (der Druckknopf muss sich am Portal außen befinden).
1
: Stecken Sie die neuen Kabel so an:
die kürzeren Kabel am inneren (hinteren) Modul, die längeren am äußeren,
die ganz kurzen jeweils unten, die längeren oben.
1
1
1
1
1
1
1
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
85
: Montieren Sie (wegen der Zugänglichkeit der Schrauben) zuerst das innere Modul (Modul 1)
des Twin Heads mit vier Schrauben.
Achten Sie auf die richtigen Schraubenlängen und das richtige Drehmoment:
DIN912 M4x14 - 8.8 (Art.Nr. 00095021-), Anzugsdrehmoment: 2,7 Nm.
1
1

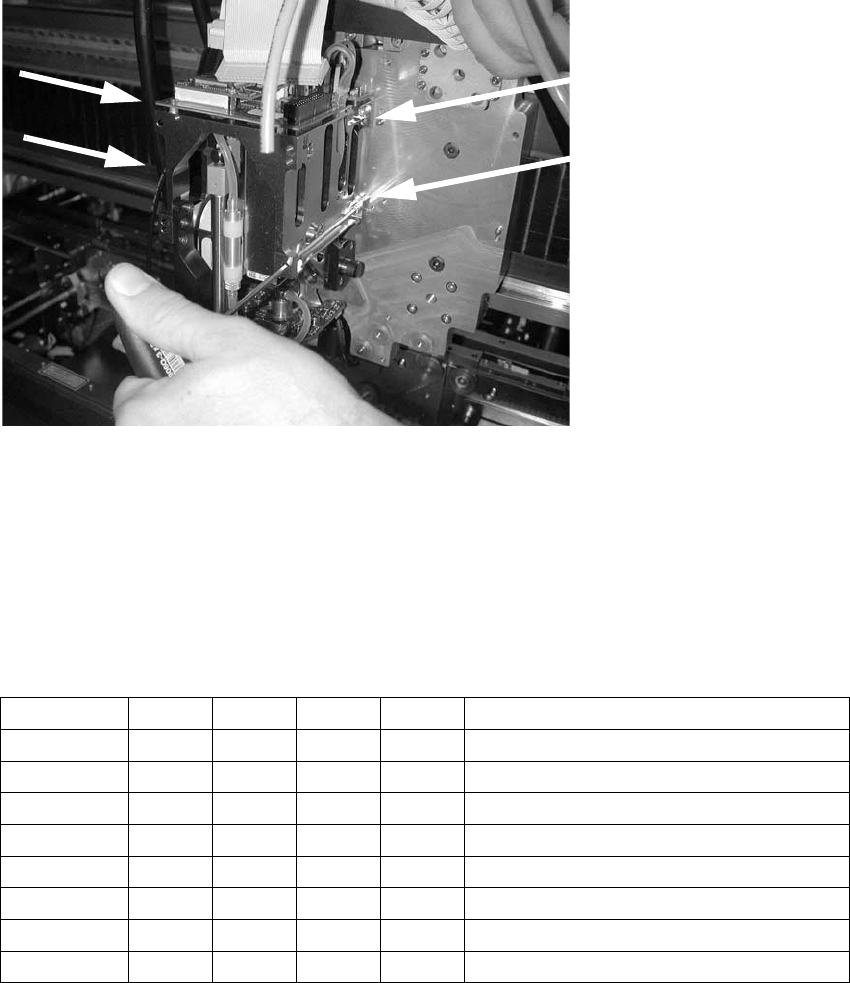

: Stecken Sie die Schrauben vor dem Ansetzen des äußeren Moduls (Modul 2) an den Kopf in
die Schraubenlöcher zwischen den Modulen.
: Schrauben Sie das äußere Modul um 180° um die D-Achse gedreht an.
1
: Kontrollieren Sie die die Jumperstellung an der Kopf-Interface-Platine C500
1
Jumper Portal 1 Portal 2 Portal 3 Portal 4
1
0 1 0 1 Portal ID0
2
0 0 1 1 Portal ID1
3
0 0 0 0 120 Ohm CAN Abschlußwiderstand
4
0 0 0 0 Boot
5
0 0 0 0 Reset
6
0 0 0 0 CAN ID0
7
0 0 0 0 CAN ID1
8
0 0 0 0 Schreibschutz aufgehoben
