1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits Ausgabe 07/2010 96 : Montieren Sie die Pipettenstation (Ar t.Nr . 030 45404-) mit zwei Schra uben "DIN7991 M4x20 - 8.8" (Ar…
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
95

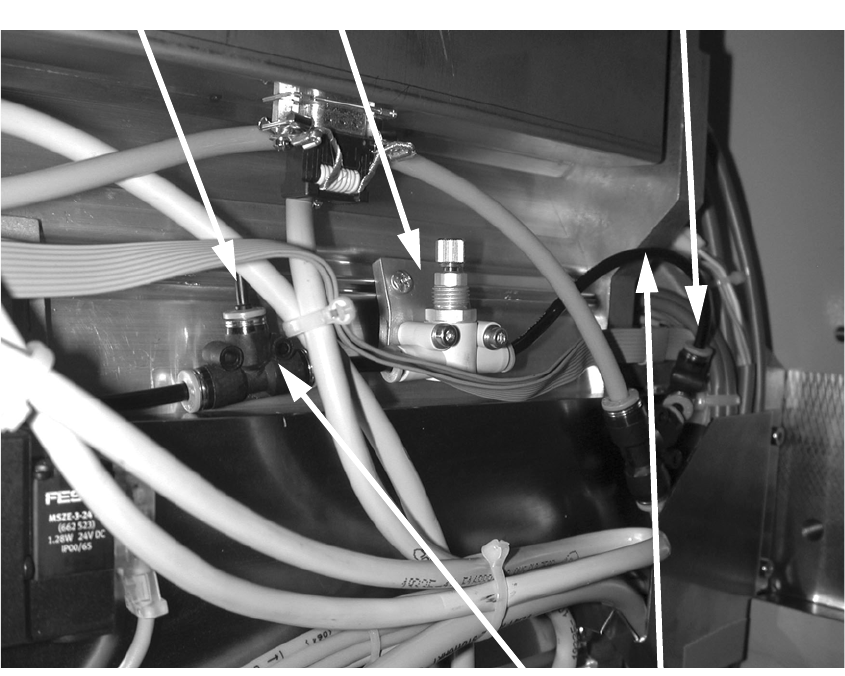

: Montieren Sie das „Feindrossel GRO-QS-4-LF“ (Art.Nr. 03045754-) mit den Schrauben
„DIN912 M3x18 - A2-70“ (Art.Nr. 03045034-) auf das „Halteblech für Drossel“ (Art.Nr.
03046270-) und dieses wiederum mit den Schrauben „DIN7981 ST3.5x6,5-C-H-A2“ (Art.Nr.
03046777-) auf den Gurtleitkanal (siehe Foto).
: Entfernen Sie den "Stopfen QSC-4H" (Art.Nr. 00330249-) für die Einstellung der Blasluft (siehe
Foto).
: Verbinden Sie das Drosselventil mit "PUN-CM 4x0,75 70 mm" - Schläuchen (Art.Nr. 03046291-
) mit den beiden T-Stücken.
1
1
1
1
1
T-Stück Steckverbindung QSMT-4
Feindrossel
Blindstopfen
Drosselventil mit Schläuchen
verbinden
1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie Head Reconfiguration Kits
Ausgabe 07/2010
96

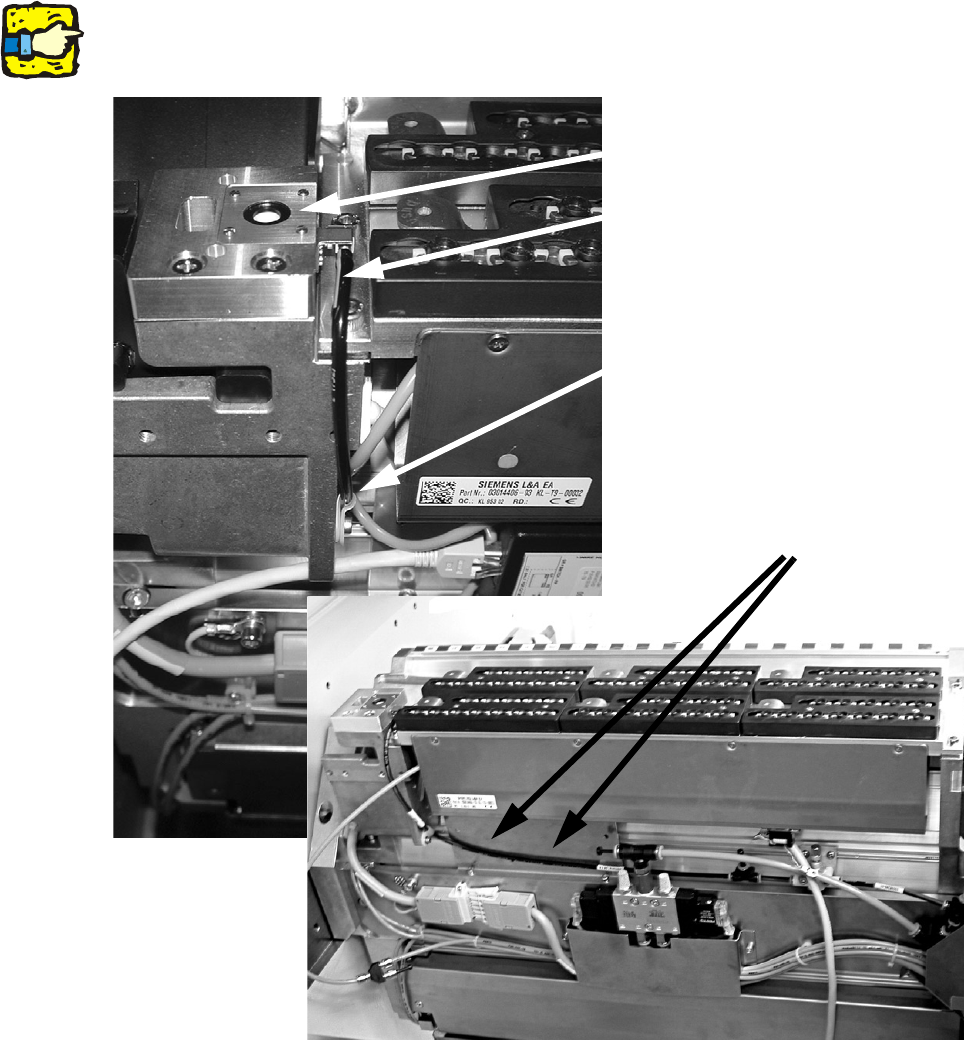

: Montieren Sie die Pipettenstation (Art.Nr. 03045404-) mit zwei Schrauben "DIN7991 M4x20 -
8.8" (Art.Nr. 00333782-).
: Verlegen Sie den langen Schlauch "PUN-CM 4x0,75 420 mm" (Art.Nr. 03046432-) bis zum T-
Stück (siehe Foto).
: Sichern Sie diesen Schlauch mit einer Kabelschelle „Schelle Panduit CC S12-S08 D3,1 b 8,2“
(Art.Nr. 00368063-) und einer Schraube „DIN912 M3x6 - A2-70“ (Art.Nr. 03045028-).
1
Achten Sie darauf, dass der Schlauch vor dem Halteblech für den 1-Wire Hub verlegt wird. 1
1
Pipettenstation
Schlauch "PUN-CM 4x0,75 420 mm"
Kabelschelle
Schlauchverlegung
Head Reconfiguration Kits 1 Montageanleitung Head Reconfiguration Kits SIPLACE X-Serie
Ausgabe 07/2010
97
Drucklufteinstellung 1
: Schließen Sie ein Druckluftmessgerät an das T-Stück (Stopfen) an.
Stellen Sie über die Feindrossel einen Druck von 0,5 bar ein.
1
1
1
Feindrossel
Messgerät
