Ｒｅｖ 2.00
动作说明书
3-6
3-2-4．XY轴的原点复位
XY 轴的原点复位动作时的顺序如下所示。

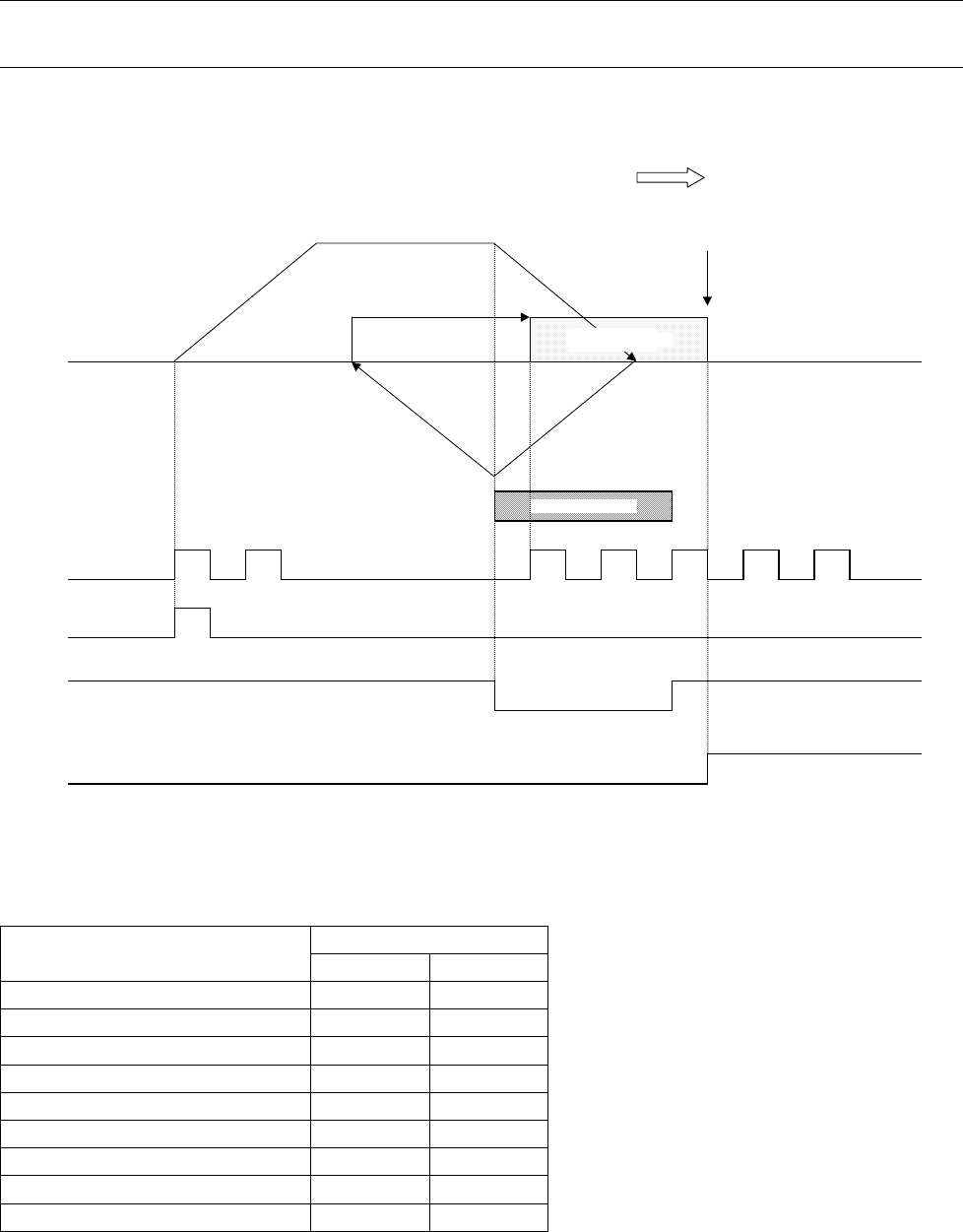

X 轴的原点复位动作∶
原点復帰方向
原点復帰速度
原点
クリープ速度
モータ速度
原点シフト量
ＯＲＧ （ 原点信号 ）
ＺＰ（原点復帰完了）
ＮＥＡＲ
リミット
原点复位方向
原点
原点复位速度
马达速度
夹钳速度
原点提升量
ZP(原点复位结束)
ORG(原点信号)
限 位
XL 轴检测出原点的位置设定为 29.5mm，XR 轴检测出原点的位置设定为 1338.5mm。
X 轴移动方向的各种位置关系如下所示。
L 基板规格
从原点的移动行程范围
（单位 mm）
L 贴装头 R贴装头
Origin-Point(X、Y) (0,0) ←
X 轴原点传感器位置 29.5 1338.5
X 轴 NEAR 传感器位置 20 1348
X 机械限制(-) -15 229
X 硬件限制(-) -10 239
X 软件限制(-) -5 246
X 机械限制(+) 1139 1383
X 硬件限制(+) 1129 1378
X 软件限制(+) 1122 1373
Ｒｅｖ 2.00
动作说明书
3-7

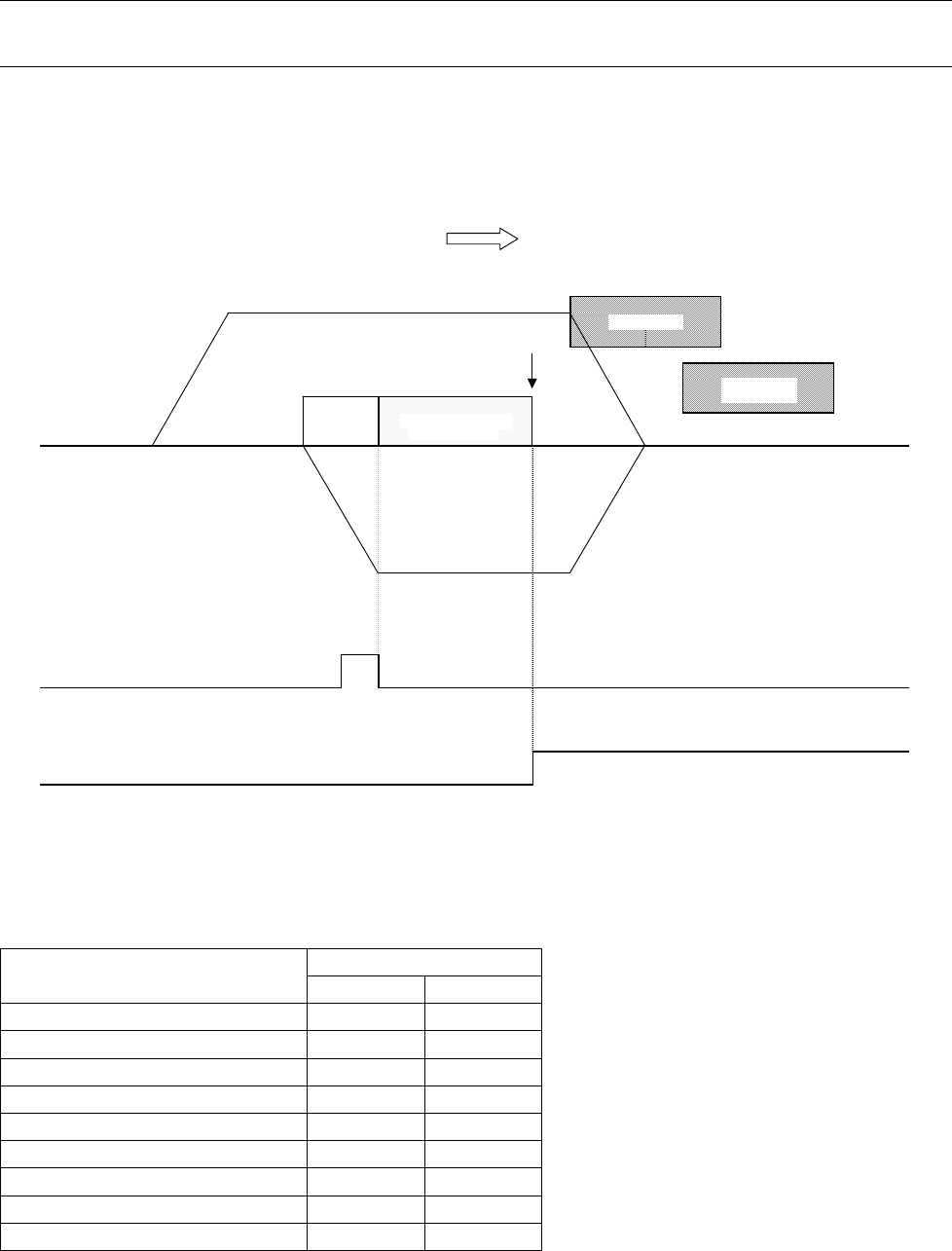

YA 轴的原点复位动作 (FX-1)∶
原点復帰方向
モータ
速度
モータ Ｚ相
パルス
ＳＴ（運転起動
）
ＮＥＡＲ（近点ドグ
入力信号）
ＺＰ（原点復帰完了
）
原点
ＮＥＡＲ
原点復帰速度
クリープ
速度
原点シフト
量
原点
原点复位方向
原点复位速度
马达速度
夹钳速度
原点提升量
ZP(原点复位结束)
NEAR(近点配件输入信号)
马达Z相脉冲
ST(运转起动)
把从 YA 轴检测出原点(马达 Z 相)的位置移动到基准轨道位置的地方设定为原点。
YA 轴移动方向的各种关系如下所示。
L 基板规格
基准轨道的移动行程范围
（单位 mm）
前侧基准 后侧基准
Origin-Point(X、Y) (0,0) ←
YA 轴原点传感器位置 -340 20
YA 轴 NEAR 传感器位置 -335 25
YA 轴机械限制(-) -360 0
YA 轴硬件限制(-) -355 5
YA 轴软件限制(-) -350 10
YA 轴机械限制(+) 677 1037
YA 轴硬件限制(+) 672 1032
YA 轴软件限制(+) 667 1027
Ｒｅｖ 2.00
动作说明书
3-8

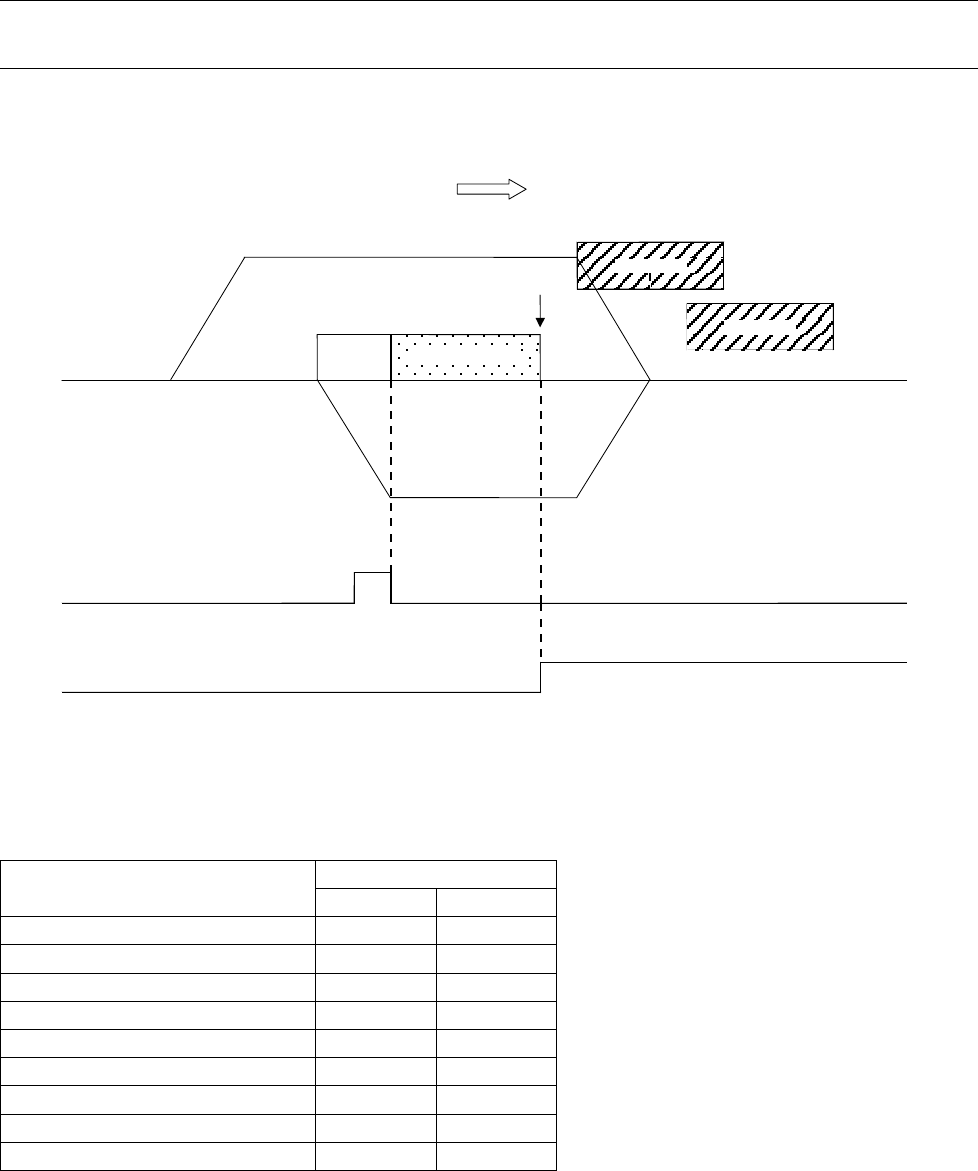

YA 轴的原点复位动作 (FX-1R)∶
将 YA 轴检测出原点时的位置设定为-340mm。
YA 轴移动方向的各种关系如下所示。
L 基板规格
基准轨道的移动行程范围
（单位 mm）
前侧基准 后侧基准
Origin-Point(X、Y) (0,0) ←
YA 轴原点传感器位置 -340 20
YA 轴 NEAR 传感器位置 -335 25
YA 轴机械限制(-) -360 0
YA 轴硬件限制(-) -355 5
YA 轴软件限制(-) -350 10
YA 轴机械限制(+) 677 1037
YA 轴硬件限制(+) 672 1032
YA 轴软件限制(+) 667 1027
原点复位方向
原点复位速度
马达速度
夹钳速度
原点提升量
NEAR
原点
限制
ORG(原点信号)
ZP(原点复位结束)
