1-1
1．电气装备部概要
1-1．电气装备部的布局
各部分的名称
１． 液晶监视器
２． HOD
３． 操作盘
〔前侧、操作基板、操作 SW 基板〕
〔后侧：操作 SW 基板〕
４． 键盘
５． 跟踪球
６． 电源开关
７． CD-ROM
８． FDD
９． HDD
10. 控制器〔CPU 板、位置板（24/12 轴）、母线桥板、MCMR、SAFETY 基板、BaseFeeder 基板、
I/O 控制基板、LIGHT CTRL 基板、IMG-CPU 基板、C-PCI Board、BackBoardki 基板〕
11. 电磁度传感器（FX-1）、标度基板（FX-1R）
12. X、YA、YB 轴 AC 伺服驱动器
13. Zθ 轴 AC 伺服驱动器
14. 步进驱动器（传送部）
15. OCC 摄像机、同轴投射照明基板组（左、右）、角度照明基板
16. 贴装头装置〔贴装头主基板、贴装头传感器基板组件、OCC 连接基板组件〕
选购品： HMS、垫标记阅读器
17. 断路器
18. 变压器
19. UPS（不停电电源）
20. 电源装置
Ｒｅｖ 2.00
动作说明书
1-2

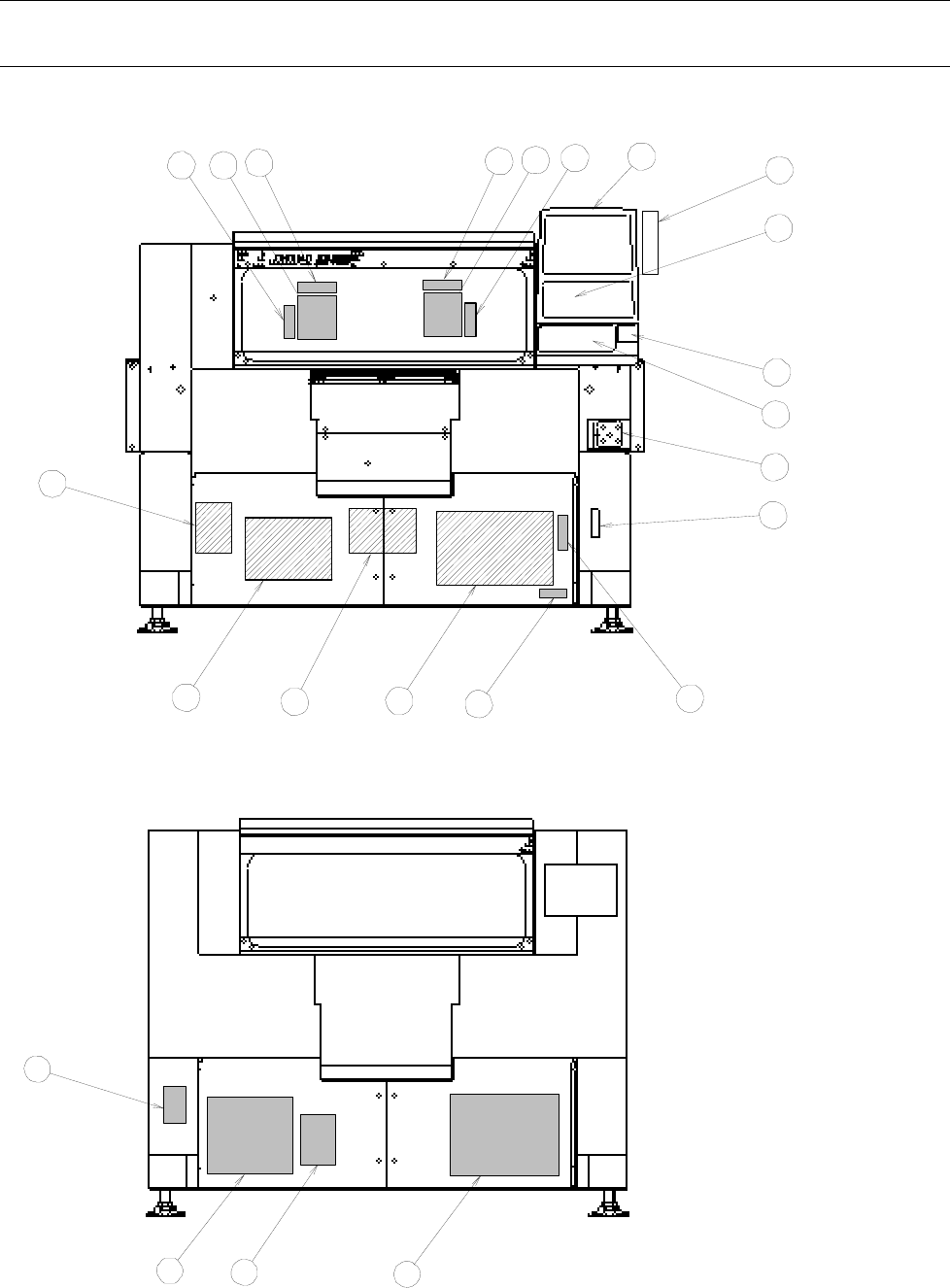

图１－１
图１－２
17
18
19
20
14
12
11
10
9
7
15
3
16
13
16
13
15
1
2
8
6
5
4
