Ｒｅｖ．2 . 0 0 动作说明书 3-65 偏光滤光镜 半反光镜 同轴投射照明 ( 用半反光镜反射) 角度照明 (用 棱 镜 反 射 ) OCC 照明装置的构成
Ｒｅｖ．2 . 0 0
动作说明书
3-64
3-11-4．OCC（Offset Correction Camera）的说明

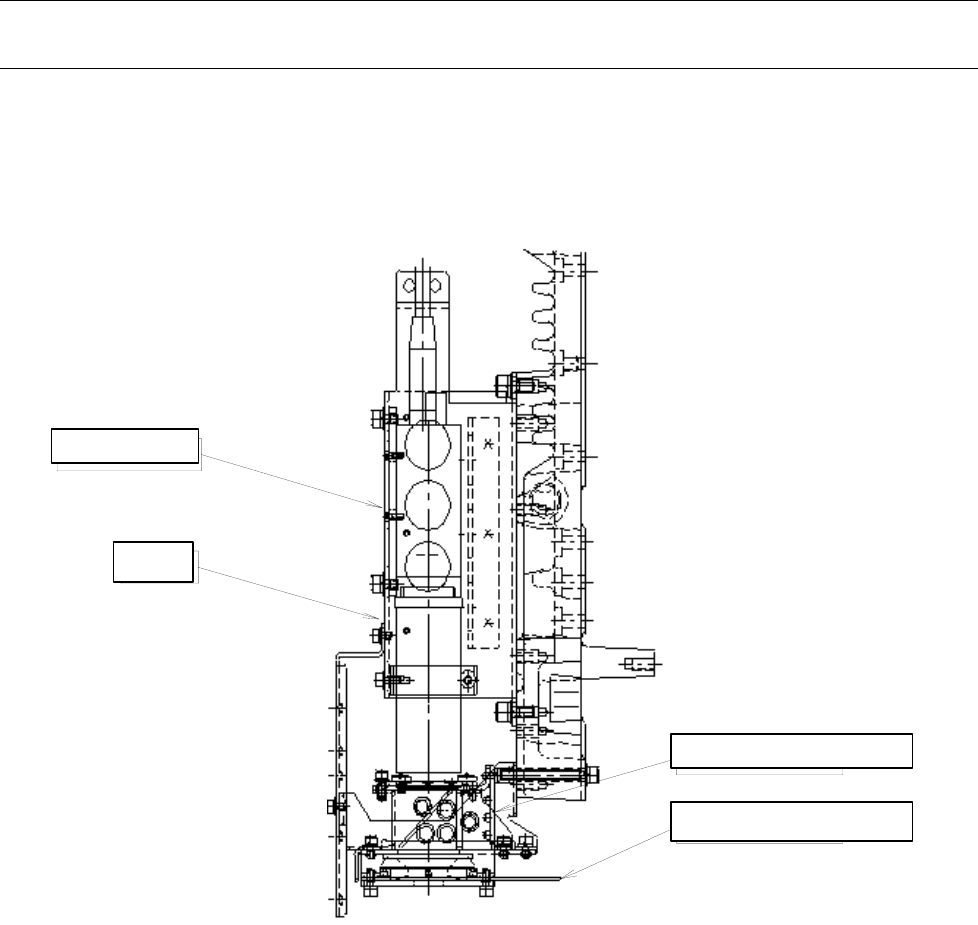

3-11-4-1．OCC 配件的构成
レンズ
ＣＣＤカメラ
同軸照明基板組
角度照明基板組
CCD摄 像 机
镜头
同轴照明电路板组件
角度照明电路板组件
OCC 配件的构成
Ｒｅｖ．2 . 0 0
动作说明书
3-65
偏光滤光镜
半反光镜
同轴投射照明
(用半反光镜反射)
角度照明
(用 棱 镜 反 射)
OCC 照明装置的构成
Ｒｅｖ．2 . 0 0
动作说明书
3-66
3-11-4-2．照明种类
照明种类 颜色 功能 特点
同轴照明 红 照射摄像机光轴 让表面的镜面状态标记有效
角度照明 红 照射基板中央部 朝向上方的 LED 的照射光用棱镜管反射，对
光轴形成一定的角度，使挠性基板上标记的
对比度保持良好。
3-11-4-3．照明图案
亮灯照明 对象基板
同轴＋角度 坚硬基板、压电陶瓷基板
角度 挠性基板
3-11-4-4．电流调整值
(单位∶mA)
标准值 偏离值
调整范围
(标准值+偏离值)
照明种类
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
同轴照明 180 0.703 128 0.500 0 308
角度照明 180 0.703 128 0.500 0 308
