Ｒｅｖ．2 . 0 0 动作说明书 5-2 5-1 ． 各基板的功能 5-1-1 ． CPU 基板 本基板的人机 I/F 部和机器控制部，均需要主控制器，其功能可以认为是一张化的电脑。和其他基板的 I/F 用 CPCI 接口或 CPCI 插口 → 接口桥基板 → VME 接口连接。 CPU 基板功能图如图 ５－１－１或 主要规格表 ５－１－１。 图 ５－１－１ CPU 基板的功能方块图
Ｒｅｖ．2 . 0 0
动作说明书
5-1
5． 机器控制部的说明
装置控制部中的机器控制部（MC）也和人机部（MM）同样由安装在控制装置的 CPU 基板来控制。人机控制
部按照生产程序的内容，控制控制器基板控制 XY 装置、贴装头装置、传送装置等各种装置。
贴装头装置、操作装置和共料器装置（FPI ：选购品）里安装接口功能的 I/O 基板。此基板接收控制装置的
指令（串行数据），驱动电磁法，LED 亮灯，传感器，并通知检查状态。
XY 轴、YC 轴以及 Zθ 轴的伺服马达由控制装置经由 SSCNET 向各伺服驱动器发出指令、进行定位控制。
传送装置、机座装置、供料装置、贴装头装置的激光传感器（MNLA，FMLA）以及 OCC、VCS 照明，通过
控制装置直接控制进行马达、电磁阀的驱动、传感器的状态检测、LED 照明度的调整。
另外，还通过贴装头装置的 OCC 控制控制装置进行图像处理。
Ｒｅｖ．2 . 0 0
动作说明书
5-2
5-1． 各基板的功能
5-1-1．CPU基板
本基板的人机 I/F 部和机器控制部，均需要主控制器，其功能可以认为是一张化的电脑。和其他基板的
I/F 用 CPCI 接口或 CPCI 插口→接口桥基板→VME 接口连接。
CPU 基板功能图如图５－１－１或主要规格表５－１－１。

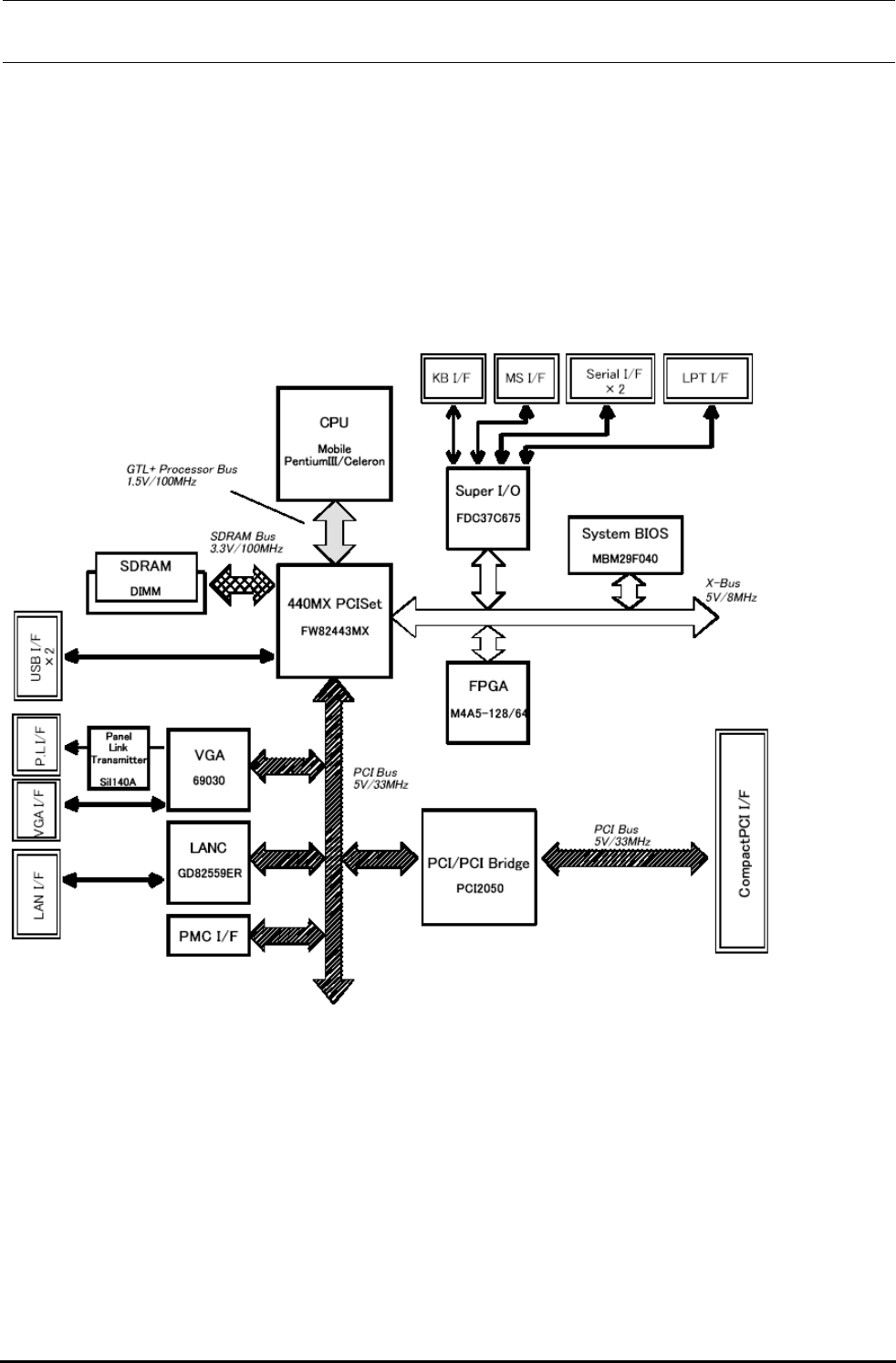

图５－１－１ CPU 基板的功能方块图
Ｒｅｖ．2 . 0 0
动作说明书
5-3
CPU Mobile Celeron (400MHz)
※Mobile PentiumⅢ(400MHz～700MHz)可以贴装
L2 Cache 128KByte on-die (Mobile Celeron)
※Mobile PentiumⅢ的时候为 256KByte
Chipset 400MX PCI Set
Memory
最大 256Mbyte
※DIMM 插座 X1 (100MHz SDRAM)
PCI to PCI Bridge PCI2050 (T.I)
System ROM Flash EEPROM 512Kbyte
System BIOS GENERAL SOFTWARE Embedded BIOS
主功能
Watchdog Timer
禁止 44,87,175,350mS 从中可以选择
※禁止默认值
Ethernet
使用 GD82559ER(Intel 公司)
10Base-T/100Base-TX
VGA B69030(Intel), Sil140A(Silicon Image)
Analog VGA x 1ch, Panel Link(DVD-D) X 1ch
IDE
Enhanced IDE X 1ch, 2.5”HDD 用
从前操作盘输出(带防止脱落功能)
FDD
从前操作盘输出(带插销)
Serial
RS-232C X 2ch (D-Sub9 引脚插头)
Parallel IEEE1284 X 1ch
Keyboard
PS/2 规格 X 1ch
Mouse
PS/2 规格 X 1ch
USB 2ch
接口
PMC 32bit 5V, 1Slot
物理形状 CompactPCI 6Ux8HP 双插孔
(233.35mm x 160.00mm)
CompactPCI 母线规格 32bit/33MHz/5V (PICMIG2.0 Rev 2.1 标准)
CimpactPCI 功能
Hot Swap
对应 ENUM#信号监视(情况和发生突入)
可以分别相各插口供给
※但是,本板本身的 Hot Swap 不行
使用环境 温度∶0～50℃
湿度∶35～85%(应无结露)
动作环境
电源 +5V±5% (Max 3A)
+3.3V±5% (Max 3A)
※1 ULP…Ultra Low Power
表５－１－１ CPU 基板的主要规格
