Ｒｅｖ．2 . 0 0 动作说明书 3-54 ● 算法 2 这是同时扫描第 1 最小宽度和第 2 最小宽度来计算的组合。 象 SOP 、 QFP 、 QFJ 那样的用 LA 测定高度，引脚包含在影子里的元件使用。 アルゴリズム２ 第１最小巾 第２最小巾 α Holdoff Angle 0 = 5 Holdoff Angle 1 = 70 14 14 ヘッド角度 90ﾟ 部品角度 （LA 内） 0ﾟ 120ﾟ -30ﾟ Angle Lim…
Ｒｅｖ．2 . 0 0
动作说明书
3-53

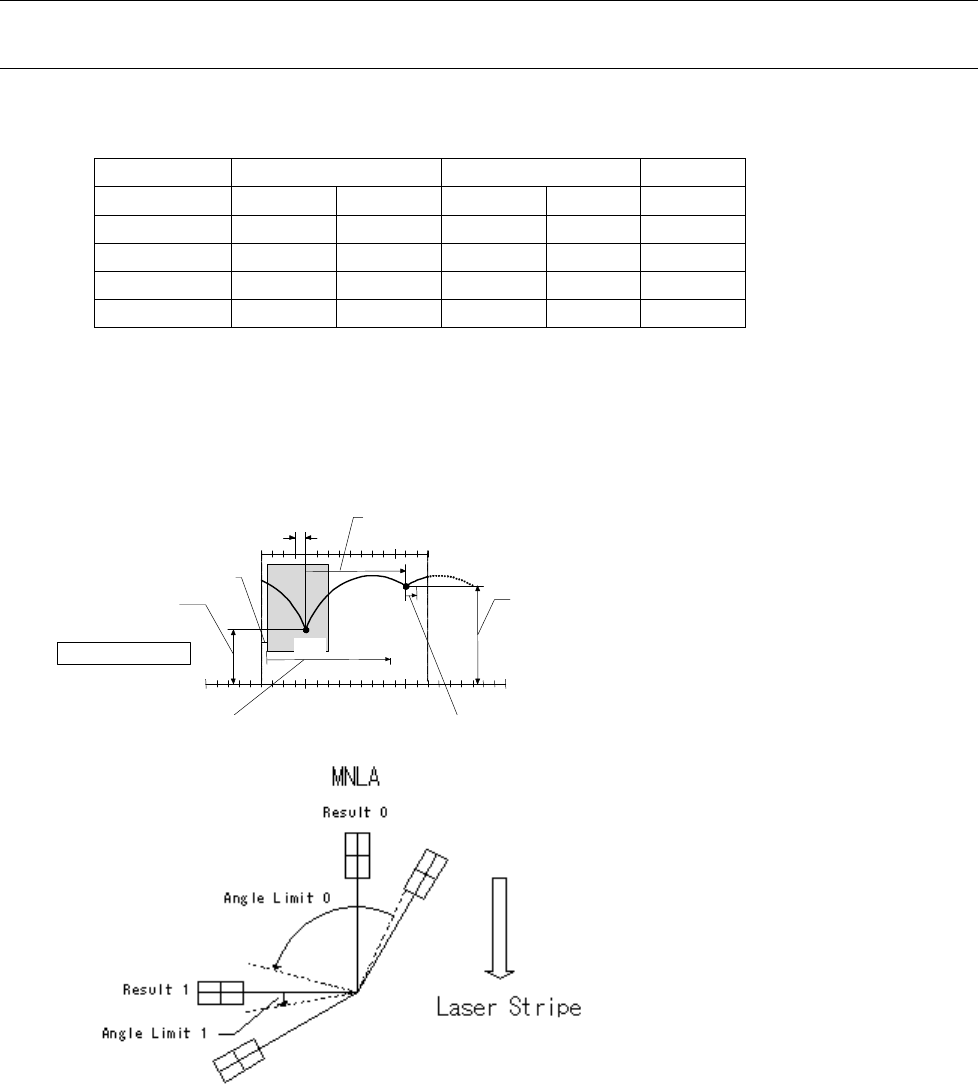

各算法的测定参数
第 1 最小宽度 第 2 最小宽度
Holdpff Angle Holdoff Angle 测定角度
Angle Limit Angle Limit
算法 1 5° 100° 90° 10° 150°
算法 2 5° 100° 70° 40° 150°
算法 3 0° 100° 90° 10° 90°
● 算法 1
通过扫描第１最小宽度来计算，第 2 最小宽度是从第 1 最小宽度角度旋转 90ﾟ之后，用 ONCE 指令取得
组合。
主要以芯片元件为对象，没有引脚的元件使用此组合。
アルゴリズム１
第１最小巾
第２最小巾
Holdoff Angle 1 = 90
α
Holdoff Angle 0 = 5
14 -14
ヘッド角度
部品角度（LA 内）
90ﾟ0ﾟ
120ﾟ-30ﾟ
Angle Limit 0 = 100 Angle Limit 0 = 10
第1最小宽度
第2最小宽度
贴装头角度
元件角度(LA内)
算法1
图 算法 1
此组合因为是用 ONCE 指令取得第 2 最小宽度（通常 X 方向），因此处理为高度。另外，因为不扫描
第 2 最小宽度，因此测定时的转动速度可以为高度。
Ｒｅｖ．2 . 0 0
动作说明书
3-54

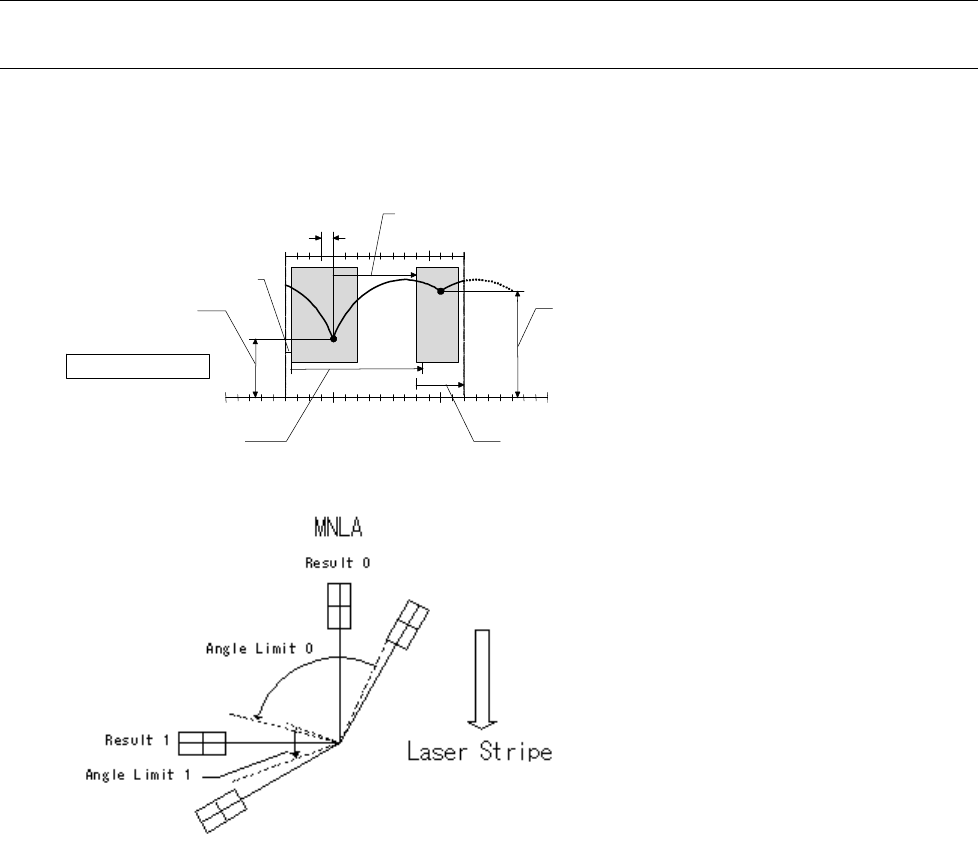

● 算法 2
这是同时扫描第 1 最小宽度和第 2 最小宽度来计算的组合。
象 SOP、QFP、QFJ 那样的用 LA 测定高度，引脚包含在影子里的元件使用。
アルゴリズム２
第１最小巾
第２最小巾
α
Holdoff Angle 0 = 5
Holdoff Angle 1 = 70
14 14
ヘッド角度
90ﾟ
部品角度（LA内）
0ﾟ
120ﾟ-30ﾟ
Angle Limit 0 = 100 Angle Limit 0 = 40
第1最小宽度 第2最小宽度
贴装头角度
元件角度(LA内)
算法2
图 算法 2
此组合，哪个最小宽度都是通过扫描来取得的，因此处理时间较长。另外，测定时旋转速度也不快。
（因为取样周期决定，如果用较快速度转动的话，取样数据不精确，有可能不能计算最小宽度。）
Ｒｅｖ．2 . 0 0
动作说明书
3-55

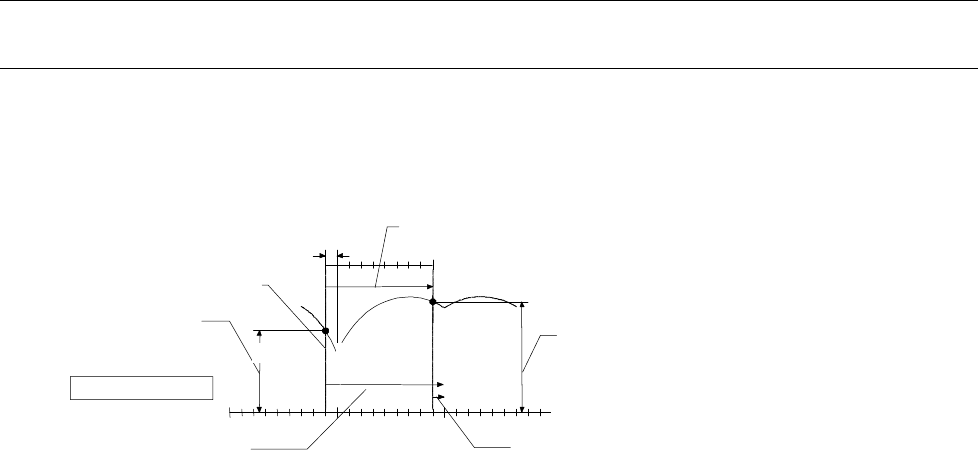

● 算法 3
这是第 1 最小宽度和第 2 最小宽度都用 ONCE 指令计算的组合。
因为没有角度关系，因此适用于不能通过扫描来计算最小宽度的元件。
アルゴリズム
３
第１最小巾
第２最小巾
α
Holdoff Angle 0 = 0
-14 -14
0ﾟ
ヘッド
角度
Holdoff Angle 1 = 90
90ﾟ
部品角度
（
LA 内
）
90ﾟ0ﾟ
Angle Limit 0 = 100 Angle Limit 0 = 10
第1最小宽度
第2最小宽度
贴装头角度
元件角度(LA内)
算法3
图 算法 3
此组合，在吸附了元件的状态下用 ONCE 指令计算第 1 最小宽度，再转动 90ﾟ计算第 2 最小宽度。因
此，只进行 XY 的修正，不进行角度修正。
这是元件为圆柱形状等，不能用通常的 LA 定中心但是想贴装时的紧急处理用的。因此，使用此组合
时，不能保证贴装精度。
