第 3 部 第 1 章 清扫 Edition 1. 0 3- 1-13 QP-341E/35 1E-MM 机械手 册 QP3ML030CM QP3ML028CM 3. 一只手抓住注胶筒使之 不转动， 拆下螺旋轴 Assy 上的防松螺母 ， 从螺 旋轴 Assy 上拆 下螺旋轴固定架和垫片 。 注意）注意防止螺旋轴 注意）注意防止螺旋轴 注意）注意防止螺旋轴 注意）注意防止螺旋轴 Assy Assy Assy Assy 两侧的弹簧部伤到手…
第 1 章 清扫 第 3 部
QP-341E/351E-MM 机械手册 3-1-12 Edition 1.0
1.11
1.111.11
1.11
螺旋轴部的清扫
螺旋轴部的清扫螺旋轴部的清扫
螺旋轴部的清扫（每次更换注胶筒时）
（每次更换注胶筒时）（每次更换注胶筒时）
（每次更换注胶筒时）
要点
要点要点
要点
定期清洗点胶针、螺旋轴、固定架，可以防止胶着剂堵塞，实现胶着剂稳定涂敷。
方法
方法方法
方法

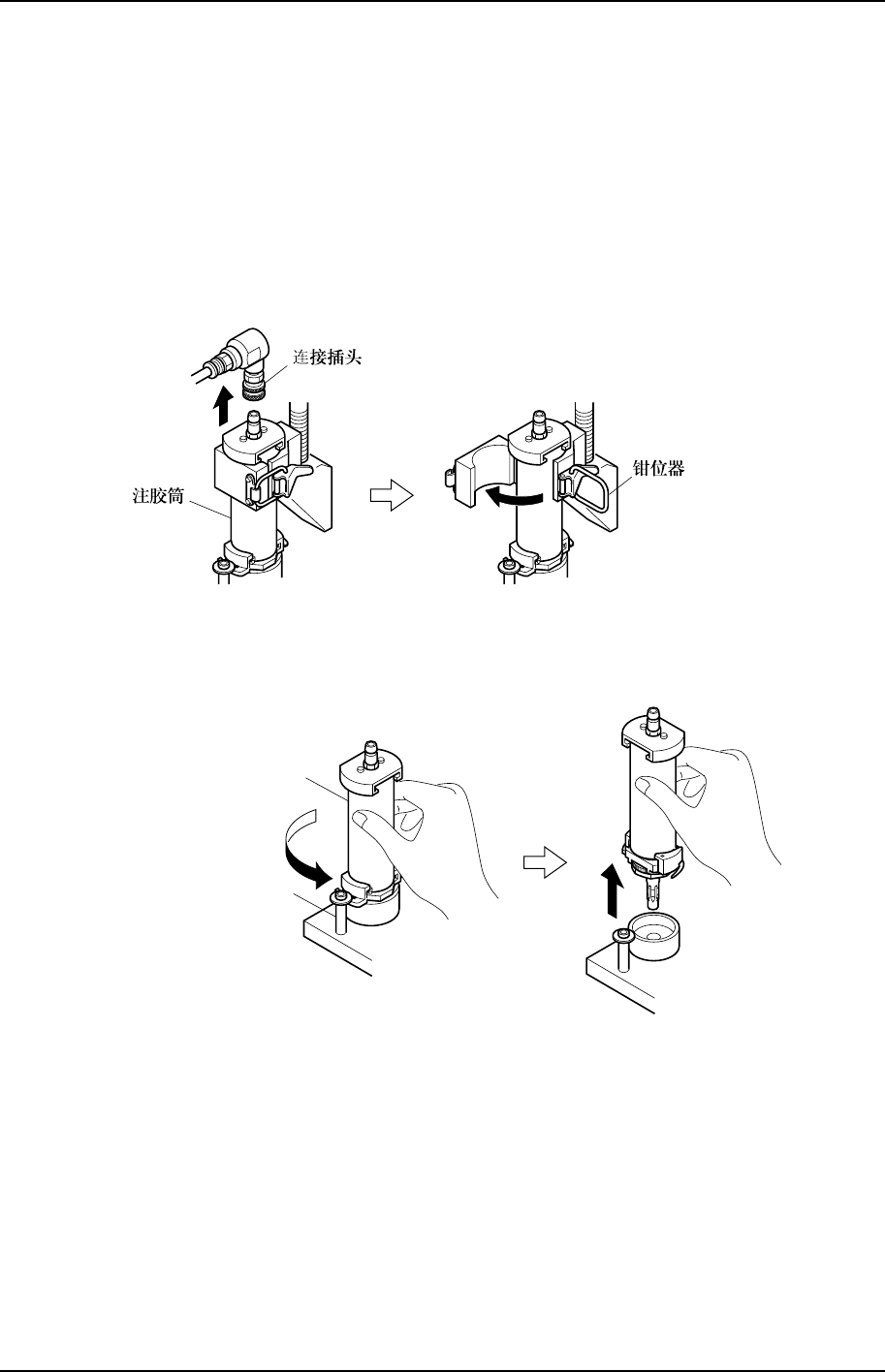

1. 拆下注胶筒上部气管的接缝插头，打开钳位器。
QP3MC055CM
2. 逆时针方向拧注胶筒约 45 度，从胶合置件头的固定部拆下注胶筒下部的固定架。在能
够拆下来的时候，垂直向上拔出点胶器。
QP3MC056CM
ᖹ⁊ᶣ
固定部
第 3 部 第 1 章 清扫
Edition 1.0 3-1-13 QP-341E/351E-MM 机械手册
QP3ML030CM
QP3ML028CM

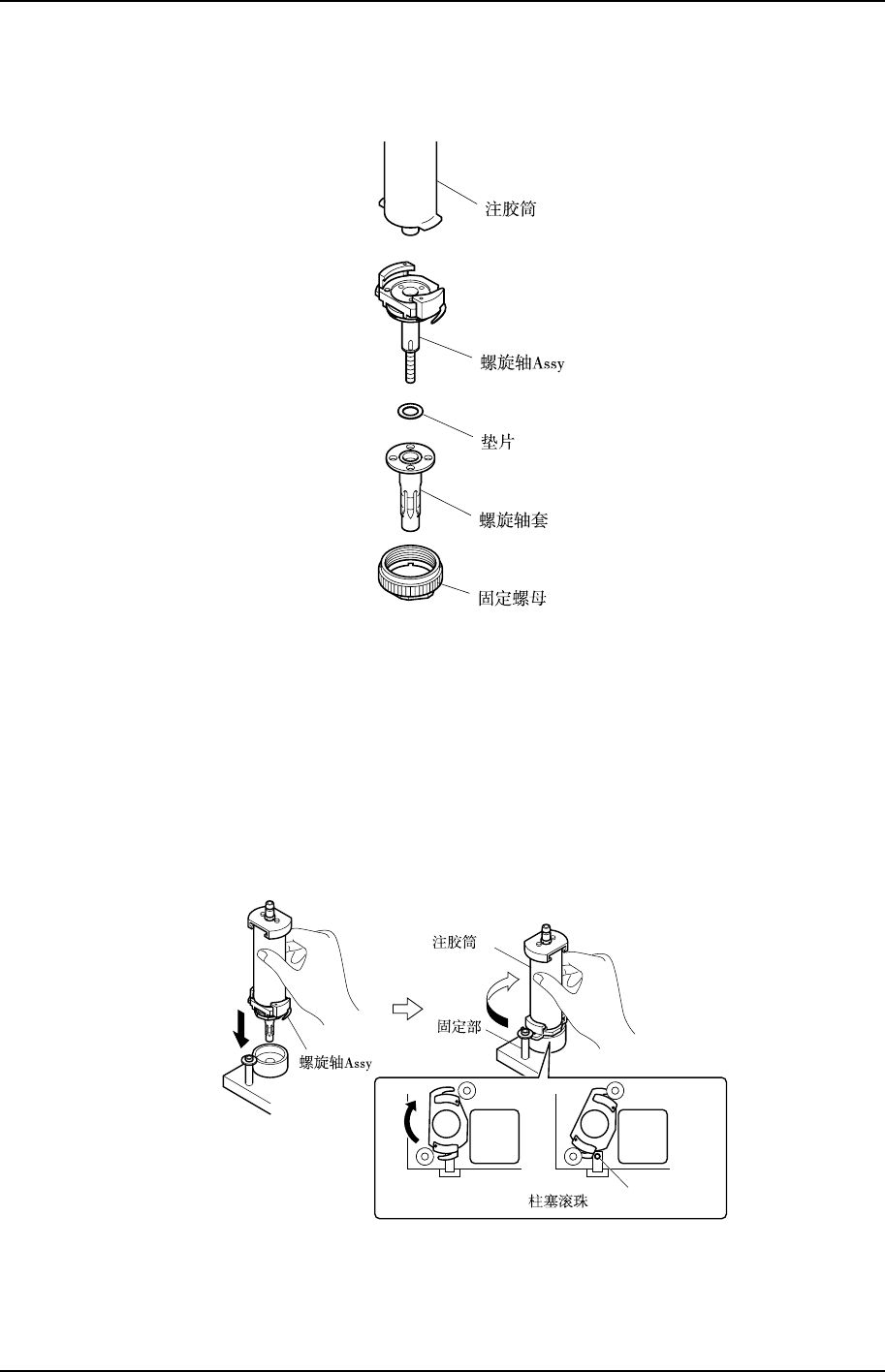

3. 一只手抓住注胶筒使之不转动，拆下螺旋轴 Assy 上的防松螺母，从螺旋轴 Assy 上拆
下螺旋轴固定架和垫片。
注意）注意防止螺旋轴
注意）注意防止螺旋轴注意）注意防止螺旋轴
注意）注意防止螺旋轴 Assy
AssyAssy
Assy 两侧的弹簧部伤到手臂。
两侧的弹簧部伤到手臂。两侧的弹簧部伤到手臂。
两侧的弹簧部伤到手臂。
并且在作业时一定要注意不要弯曲弹簧部。
并且在作业时一定要注意不要弯曲弹簧部。并且在作业时一定要注意不要弯曲弹簧部。
并且在作业时一定要注意不要弯曲弹簧部。
4. 固定螺旋轴 Assy 使之不能转动。旋转注胶筒约 90 度，从螺旋轴 Assy 上拆下注胶筒。
请清洗拆下的零件。
5. 往机器上安装注胶筒时，如下图方向将螺旋轴 Assy 安装到胶合置件头上，并安顺时针
方向旋转直到看到柱塞的滚珠为止。
第 1 章 清扫 第 3 部
QP-341E/351E-MM 机械手册 3-1-14 Edition 1.0
1.12
1.121.12
1.12
STU-1/STU-2
STU-1/STU-2STU-1/STU-2
STU-1/STU-2 空料盘排出箱的清扫
空料盘排出箱的清扫空料盘排出箱的清扫
空料盘排出箱的清扫（适时）
（适时）（适时）
（适时）
要点
要点要点
要点
STU-1/STU-2 料盘零件置件后产生的空料盘排到 STU-1/STU-2 空料盘排出箱。在排出箱
满箱前，要适时地清除空料盘。
方法
方法方法
方法
警
警警
警
告
告告
告
作业前要关闭主电源。
作业前要关闭主电源。作业前要关闭主电源。
作业前要关闭主电源。

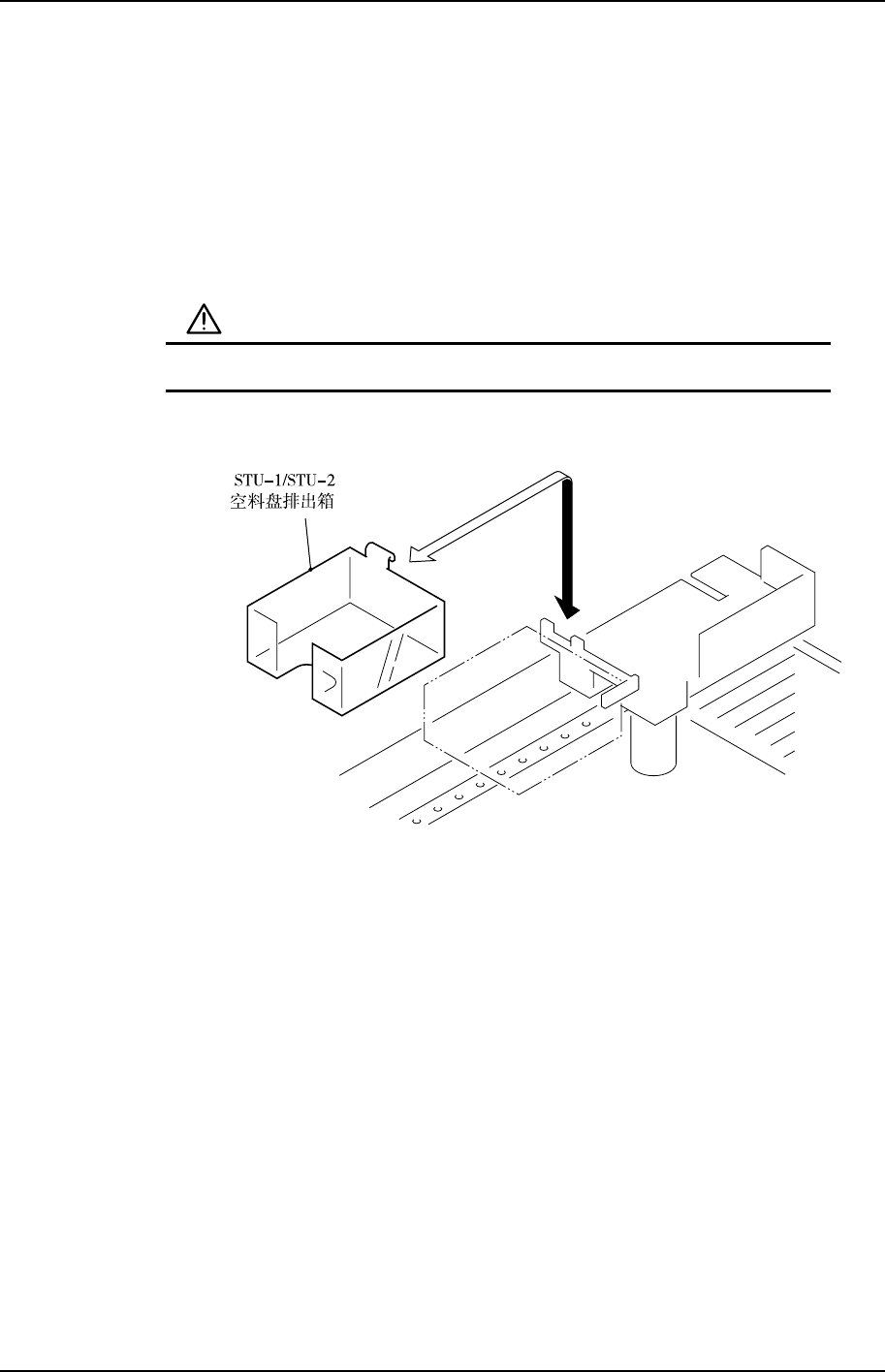

1. 向上提 STU-1/STU-2 空料盘排出箱，取出箱中的空料盘。
STU-m05CM
2. 将 STU-1/STU-2 空料盘排出箱放回原来的位置。
