第 3 章 消耗品的更换 第 3 部
QP-341E/351E-MM 机械手册 3-3-8 Edition 1.0
3.6
3.63.6
3.6

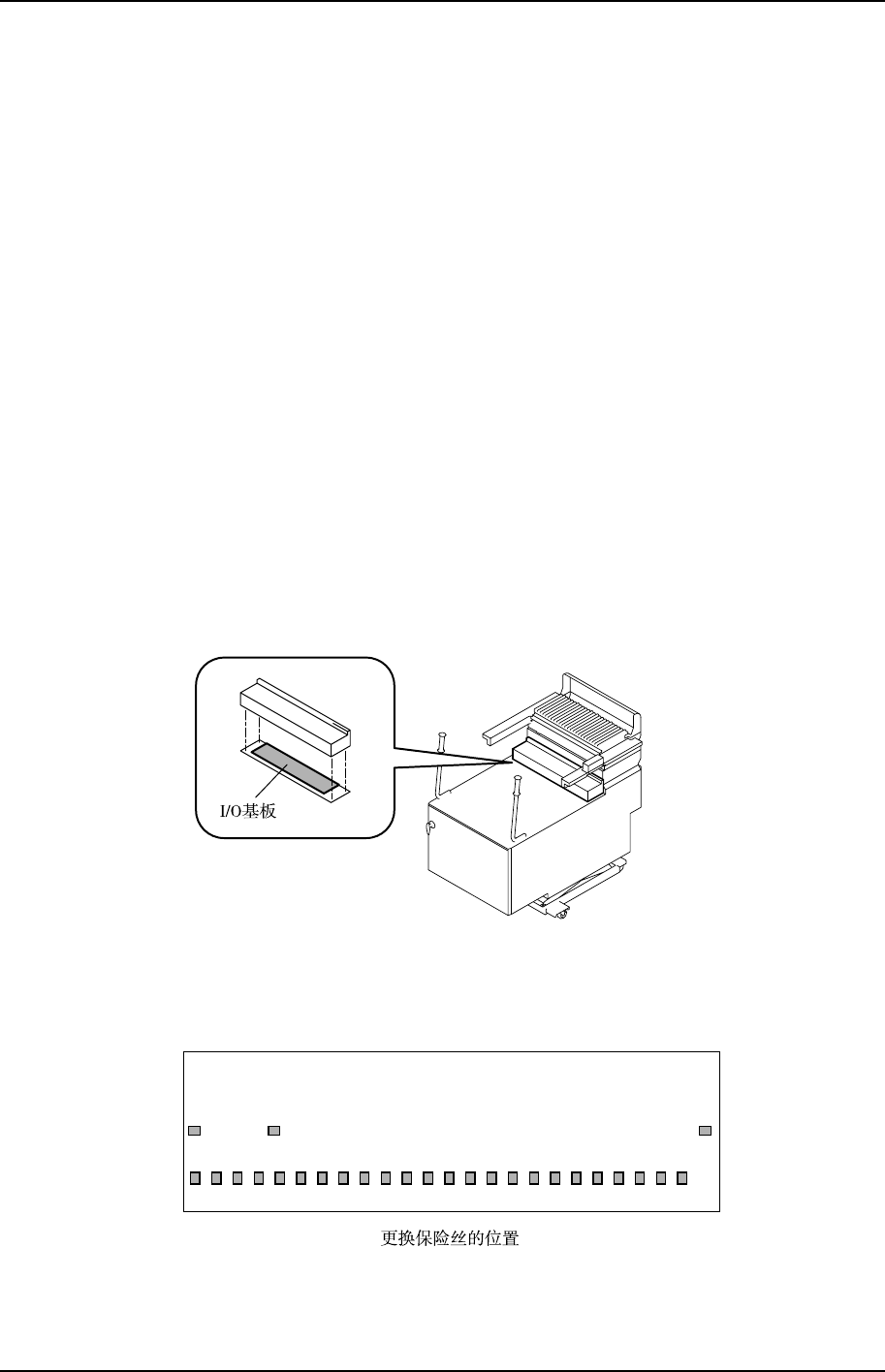

固定供料平台
固定供料平台固定供料平台
固定供料平台(
((
(仅限
仅限仅限
仅限 QP-341)
QP-341)QP-341)
QP-341)、
、、
、MFU
MFUMFU
MFU、
、、
、PFU
PFUPFU
PFU 的保险丝的更换
的保险丝的更换的保险丝的更换
的保险丝的更换
要点
要点要点
要点
在固定供料平台、MFU、PFU 上，安装有对位于供料器间的电源线的短路起到保护作用的
保险丝。
保险丝更换的顺序如下。
方法
方法方法
方法
固定供料平台
固定供料平台固定供料平台
固定供料平台<
<<
<仅限
仅限仅限
仅限 QP-341>
QP-341>QP-341>
QP-341>、
、、
、MFU
MFUMFU
MFU 时
时时
时
更换保险丝的型号 F1 ： DM20(大东通信机生产)
F2,F3 ： DM05(大东通信机生产)
F4~F7 ： 045303.5MR(Littelfuse 生产)或
CCF1N3.15(KOA 生产)
1. 关闭 MFU 的电源。若为固定供料平台时，则关闭机器电源。
2. 拆下供料器连接端子下部的防护罩，拉出 I/O 基板。
QP3MR011CM
3. 利用镊子或扁嘴钳更换熔断的保险丝。此时要水平拔出以防止保险丝头损坏。
F1
F4 F27
F2
QP3MR012CM
F3
第 3 部 第 3 章 消耗品的更换
Edition 1.0 3-3-9 QP-341E/351E-MM 机械手册

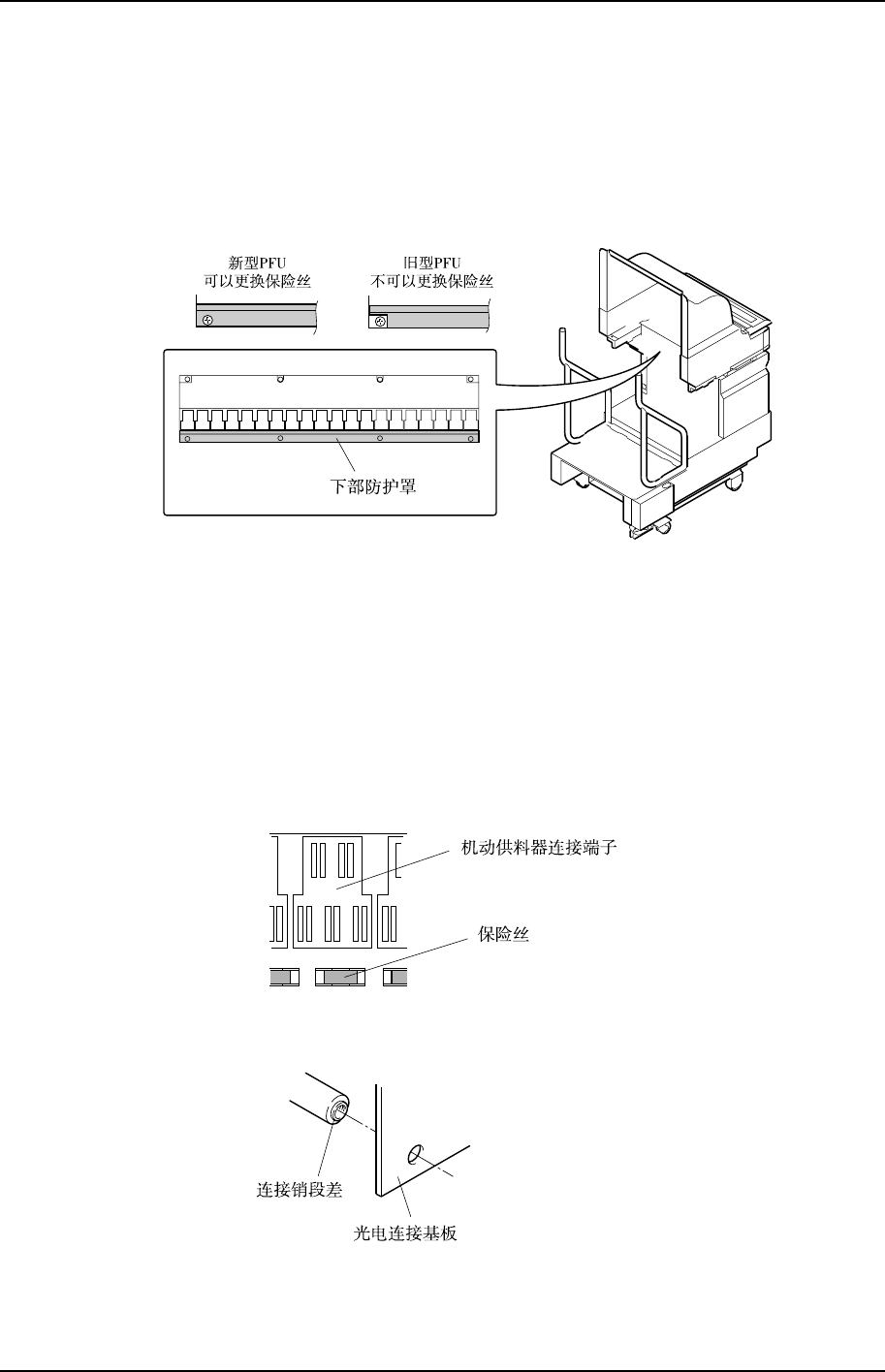

使用
使用使用
使用 PFU
PFUPFU
PFU 时
时时
时
注意）使用
注意）使用注意）使用
注意）使用 PFU
PFUPFU
PFU 时
时时
时,
,,
,可以进行保险丝更换的仅限于新型
可以进行保险丝更换的仅限于新型可以进行保险丝更换的仅限于新型
可以进行保险丝更换的仅限于新型 PFU
PFUPFU
PFU。是否是新型
。是否是新型。是否是新型
。是否是新型 PFU
PFUPFU
PFU，可以通过机动供料
，可以通过机动供料，可以通过机动供料
，可以通过机动供料
器连接端子下部的防护罩形状来确认。
器连接端子下部的防护罩形状来确认。器连接端子下部的防护罩形状来确认。
器连接端子下部的防护罩形状来确认。
QP3MR008CM
更换保险丝型号： 045303.5MR(Littelfuse 产)或
CCF1N3.15(KOA产)
1. 拆下机动供料器连接端子下部的防护罩。
备注）下部防护罩与里面的光电连接基板拧在一起。
备注）下部防护罩与里面的光电连接基板拧在一起。备注）下部防护罩与里面的光电连接基板拧在一起。
备注）下部防护罩与里面的光电连接基板拧在一起。
2. 利用镊子或扁嘴钳更换熔断的保险丝。此时要水平拔出以防止保险丝头损坏。
QP3MR009CM
3. 将光电连接基板嵌入连接销错位处以防止偏离，并与下部防护罩拧在一起。
QP3MR010CM
