第 12 章 胶着剂温度的调整 第 2 部
QP-341E/351E-MM 机械手册 2-12-4 Edition 1.0
温度调节器的设定
温度调节器的设定温度调节器的设定
温度调节器的设定

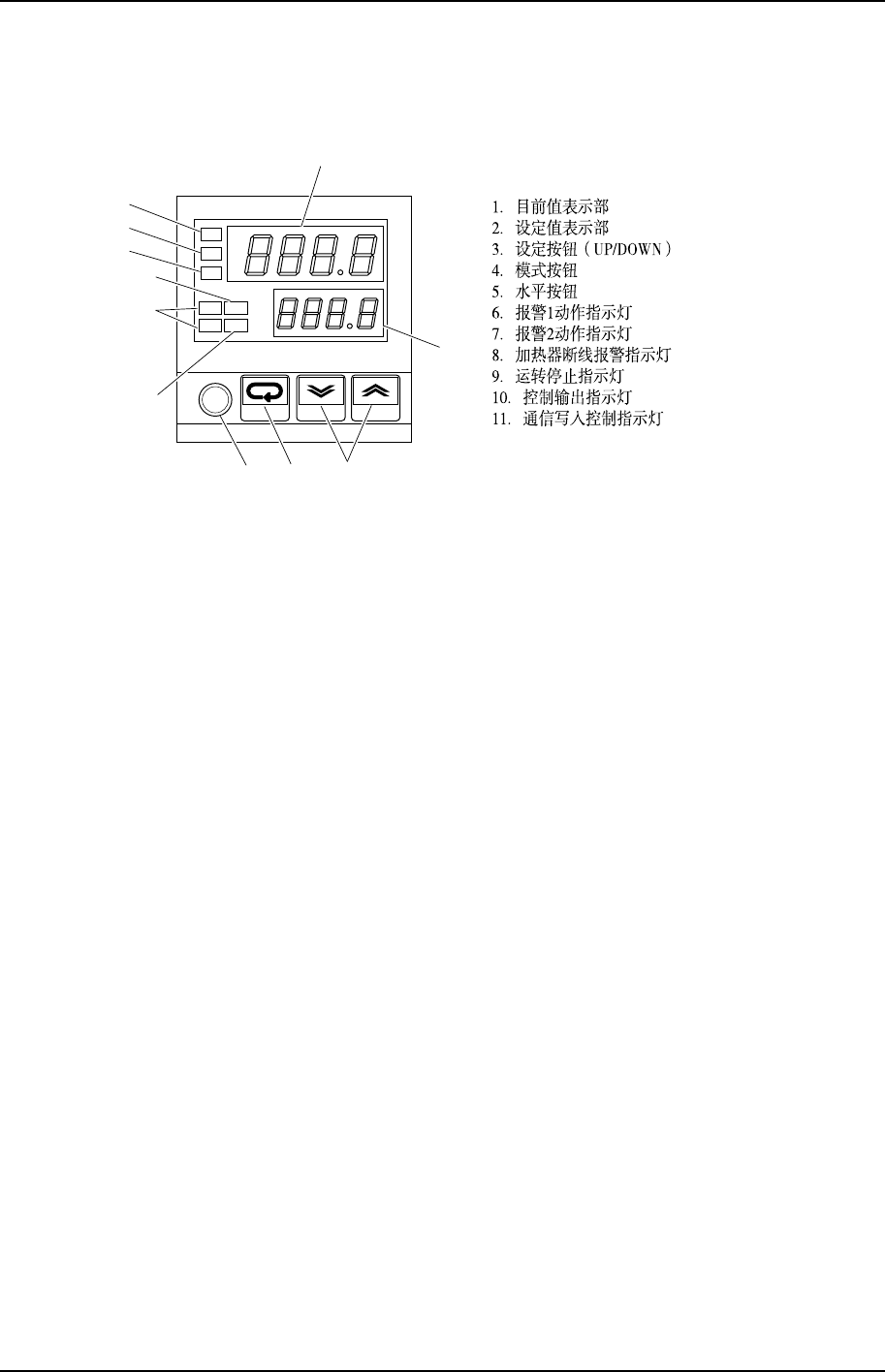

每按一次设定按钮（UP/DOWN），均能变更设定温度。
QP3MC029CM
2
℃
PV
AL1
AL2
HB
SV
om
R
on
E5CN
OT1
OT2
STP
CMW
3
4
5
11
10
9
8
7
6
1
方法
方法方法
方法
连续按[设定按钮(UP)]或[设定按钮(DOWN)]，直到想要设定的温度。
第 2 部 第 13 章 胶着剂注胶筒的更换
Edition 1.0 2-13-1 QP-341E/351E-MM 机械手册
13.
13.13.
13.
胶着剂注胶筒的更换
胶着剂注胶筒的更换胶着剂注胶筒的更换
胶着剂注胶筒的更换
要点
要点要点
要点
胶着剂已使用完毕，或者随每种基板来变更胶着剂种类时，都要更换注胶筒。
方法
方法方法
方法
拆卸
拆卸拆卸
拆卸
1. 通过微动操作，移动置件工作头使之处于方便操作的位置。然后按下[紧急停止]按钮，
关闭电源。
警
警警
警
告
告告
告
作业前要关闭
作业前要关闭作业前要关闭
作业前要关闭 200V
200V200V
200V 电源。
电源。电源。
电源。

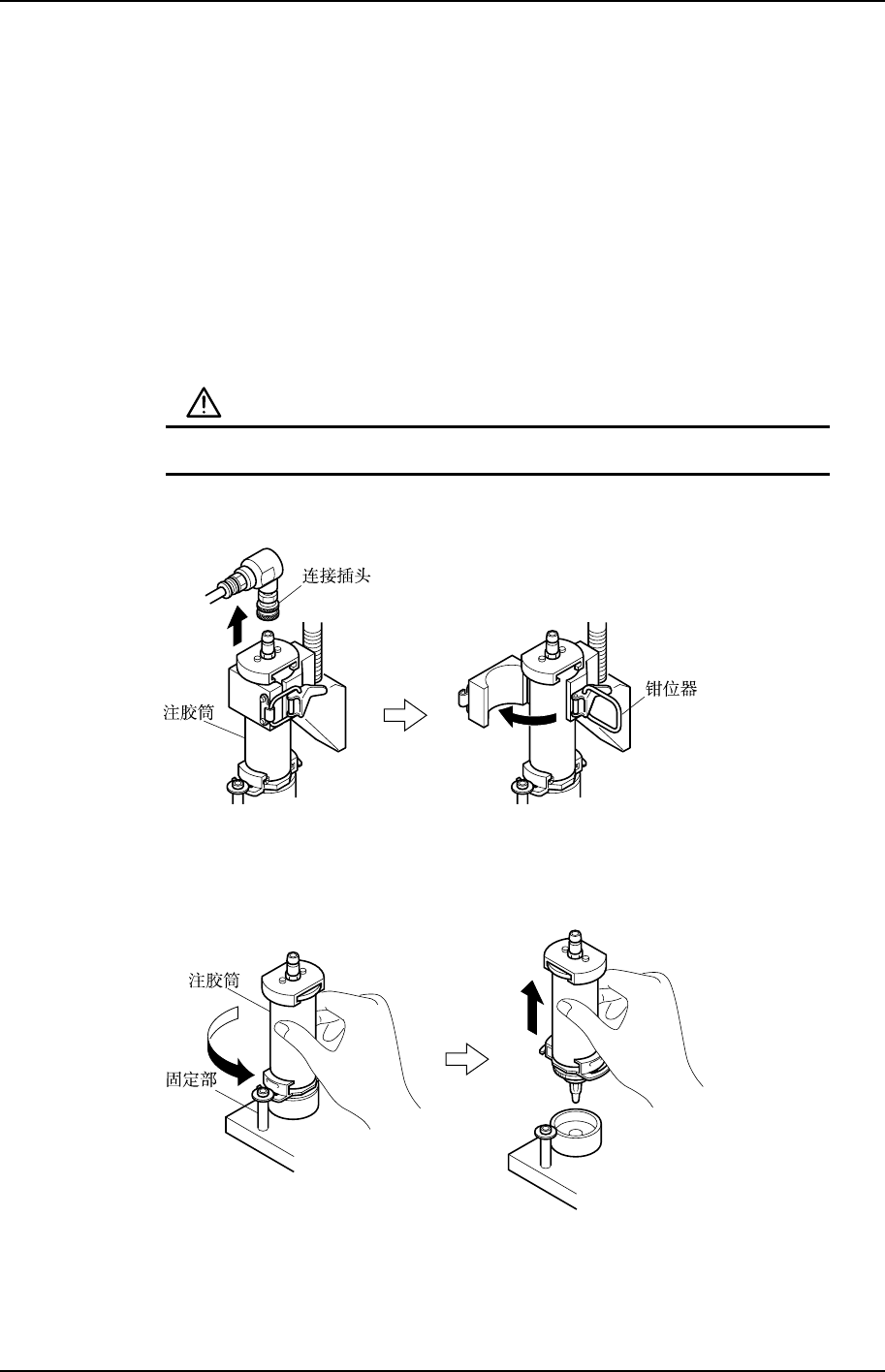

2. 拆下注胶筒上部气管的接缝插头，打开钳位器。
QP3MC055CM
3. 反时针方向拧注胶筒约 45 度，从胶合置件头的固定部拆下注胶筒下部的固定架。在可
拆下来的时候，垂直向上拔出点胶器。
QP3MC056CM
第 13 章 胶着剂注胶筒的更换 第 2 部
QP-341E/351E-MM 机械手册 2-13-2 Edition 1.0

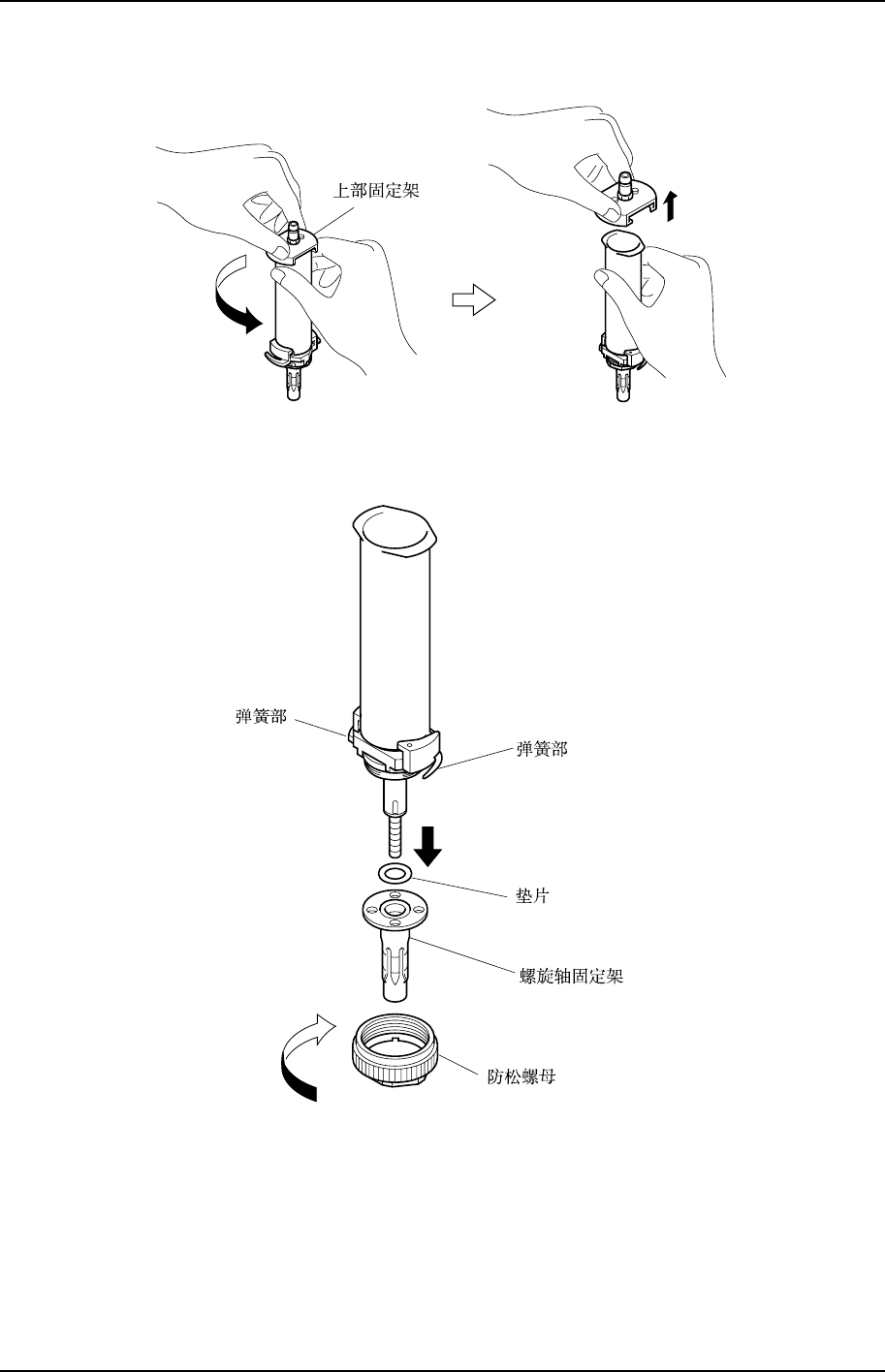

4. 一只手抓住注胶筒使之不转动，拧上部固定架约 90 度并拆下。
QP3MC057CM
5. 从螺旋轴 Assy 上拆下防松螺母，并拆下螺旋轴固定架和垫片。
QP3MC077CM
注意）
注意）注意）
注意）
注意不要让螺旋轴
注意不要让螺旋轴注意不要让螺旋轴
注意不要让螺旋轴 Assy
AssyAssy
Assy 两侧的弹簧部伤到手臂等处。
两侧的弹簧部伤到手臂等处。两侧的弹簧部伤到手臂等处。
两侧的弹簧部伤到手臂等处。
并且在作业时请充分注意一定不要弯曲弹簧部。
并且在作业时请充分注意一定不要弯曲弹簧部。并且在作业时请充分注意一定不要弯曲弹簧部。
并且在作业时请充分注意一定不要弯曲弹簧部。
