第 2 部 第 9 章 STU-1/STU-2 在 MFU-6 上的安装
Edition 1.0 2-9-5 QP-341E/351E-MM 机械手册
STU-1/STU-2
STU-1/STU-2STU-1/STU-2
STU-1/STU-2 的
的的
的 LED
LEDLED
LED 表示
表示表示
表示
STU-1和STU-2 的背面设有当 STU 出现异常、STU 装入零件用完或空料盘排出箱已满时，能
起自动报警作用的 LED。
以下是 LED 表示的内容。
QP3MC075CM
POWER
ALARM
NO TRAY
TRAY FULL
POWER
POWERPOWER
POWER：表示
：表示：表示
：表示 STU
STUSTU
STU 电源已接通。
电源已接通。电源已接通。
电源已接通。
ALARM
ALARMALARM
ALARM：通过
：通过：通过
：通过 LED
LEDLED
LED 的连续闪烁次数来表示报警内容。
的连续闪烁次数来表示报警内容。的连续闪烁次数来表示报警内容。
的连续闪烁次数来表示报警内容。
闪烁次数 报警内容 详细内容
1 执行顺序异常 执行顺序故障
2 周期时间超时 料盘定位、料盘排出动作没在 60 秒以内完成。
3 料盘排出异常 空料盘排出动作时，不能检出空料盘已落下。或空料盘排
出箱已满。
4 料盘追加异常 追加的料盘数量太多。
吸取器 SOL 异常 即使吸取器前进(或后退)，也不能到达前进位置(或后退位
置)。
真空 OFF 异常 即使吸取器位于后退位置，真空也不关闭。
5
吸取器 LS 异常 吸取器前进位置、后退位置的传感器都处于 ON 状态。
T001CM
NO TRAY
NO TRAYNO TRAY
NO TRAY：没有料盘零件。请供给零件。
：没有料盘零件。请供给零件。：没有料盘零件。请供给零件。
：没有料盘零件。请供给零件。
TRAY FULL
TRAY FULLTRAY FULL
TRAY FULL：空料盘排出箱已满。请清除空料盘。
：空料盘排出箱已满。请清除空料盘。：空料盘排出箱已满。请清除空料盘。
：空料盘排出箱已满。请清除空料盘。
第 9 章 STU-1/STU-2 在 MFU-6 上的安装 第 2 部
QP-341E/351E-MM 机械手册 2-9-6 Edition 1.0
笔记
笔记笔记
笔记:
::
:
第 2 部 第 10 章 背光计时器的调整
Edition 1.0 2-10-1 QP-341E/351E-MM 机械手册
10.
10.10.
10. 背光计时器的调整
背光计时器的调整背光计时器的调整
背光计时器的调整

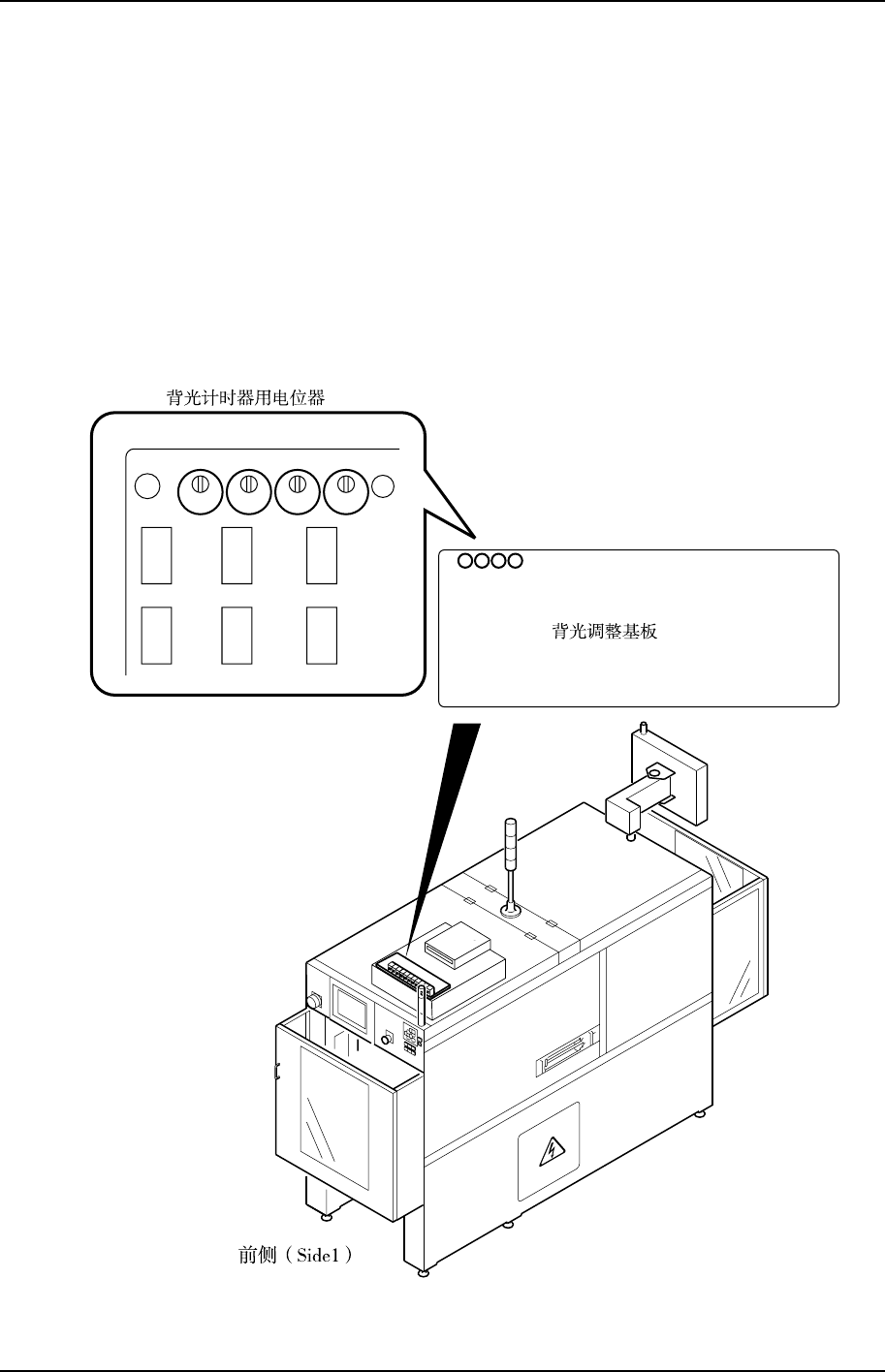

通过 I/O 操作打开背光时，要检查背光调整基板的相应指示灯是否能亮 5 秒钟。背光计时器
用电位器可以调整灯亮时间的长短。
（I/O） （Volume）
Y03A VR1
Y03B VR2
Y03C VR3
QP3MC064CM
VR1 VR2 VR3 VR4
