第 6 章 MFU-6E 的拆卸 第 2 部
QP-341E/351E-MM 机械手册 2-6-2 Edition 1.0
QP3MC009CM

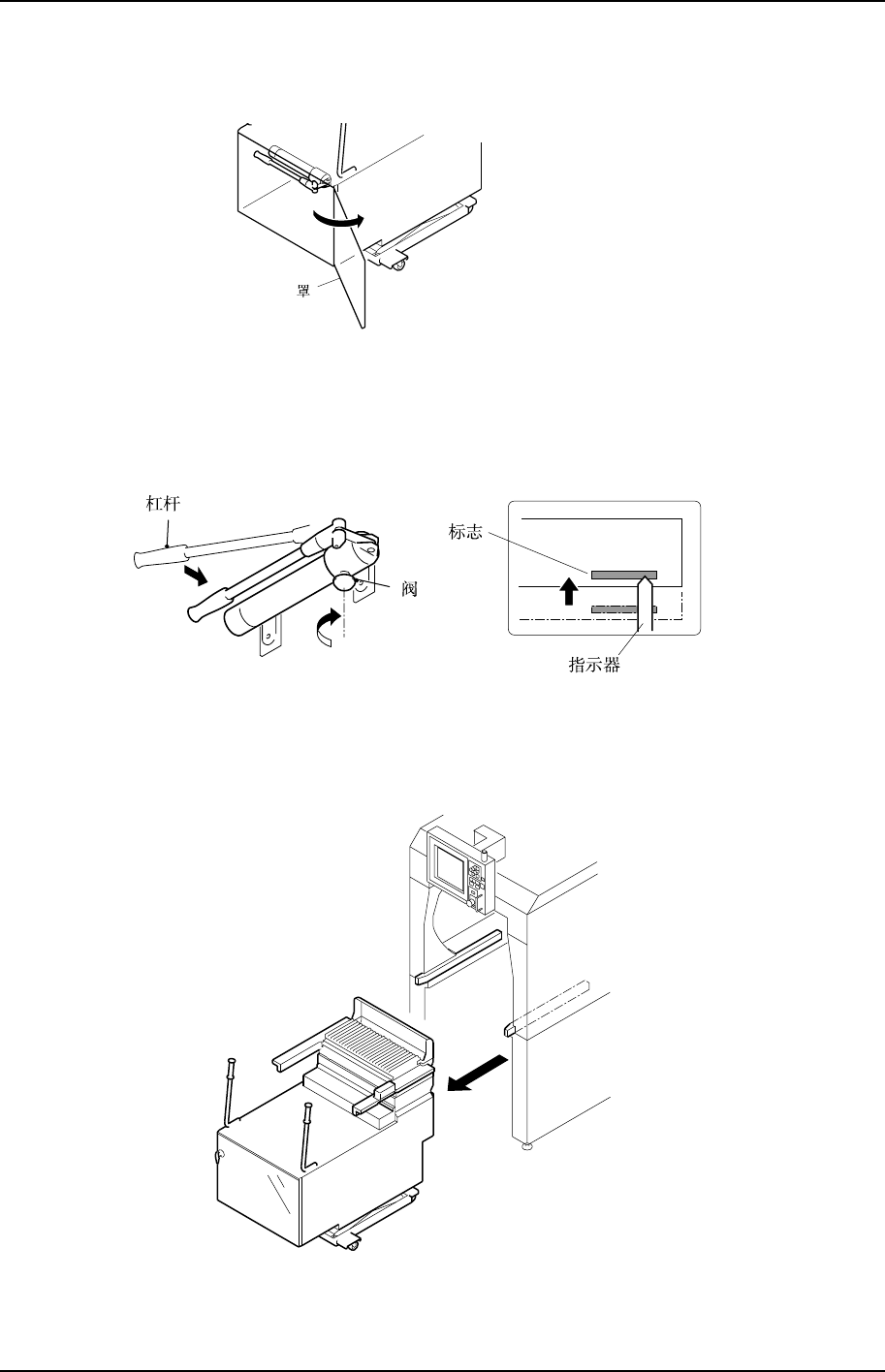

5. 打开 MFU-6E 下部的安全罩。
6. 右旋起重器阀并关闭。
7. 向上抬 MFU-6E。
上下压送杠杆。抬起 MFU-6E 直至指示器前端到达侧面的绿色标志范围内。
QP3MC010CM
8. 轻轻地向外拉并从本机器中取出 PFU-6E。
QP3MC011CM
9. 关闭安全罩。
第 2 部第7 章 MTU-8E/9E 的安装
Edition 1.0 2-7-1 QP-341E/351E-MM 机械手册
7.
7.7.
7.
MTU-8E/9E
MTU-8E/9EMTU-8E/9E
MTU-8E/9E 的安装
的安装的安装
的安装
要点
要点要点
要点
机器上装配 MTU-8E/9E，可实现电源和供气的自动连接。
方法
方法方法
方法
1. 通过单动操作或微动，将置件工作头移动至待机位置。
注
注注
注
意
意意
意
不履行该操作，将有可能会导致置件工作头破损。
不履行该操作，将有可能会导致置件工作头破损。不履行该操作，将有可能会导致置件工作头破损。
不履行该操作，将有可能会导致置件工作头破损。
2. 通过触摸屏从主画面开始，进行[供料平台]→[供料平台 1]或[供料平台 2]→[电源关
闭]的操作。
注
注注
注
意
意意
意
不履行该操作，将有可能会导致电源供给基板破损。
不履行该操作，将有可能会导致电源供给基板破损。不履行该操作，将有可能会导致电源供给基板破损。
不履行该操作，将有可能会导致电源供给基板破损。

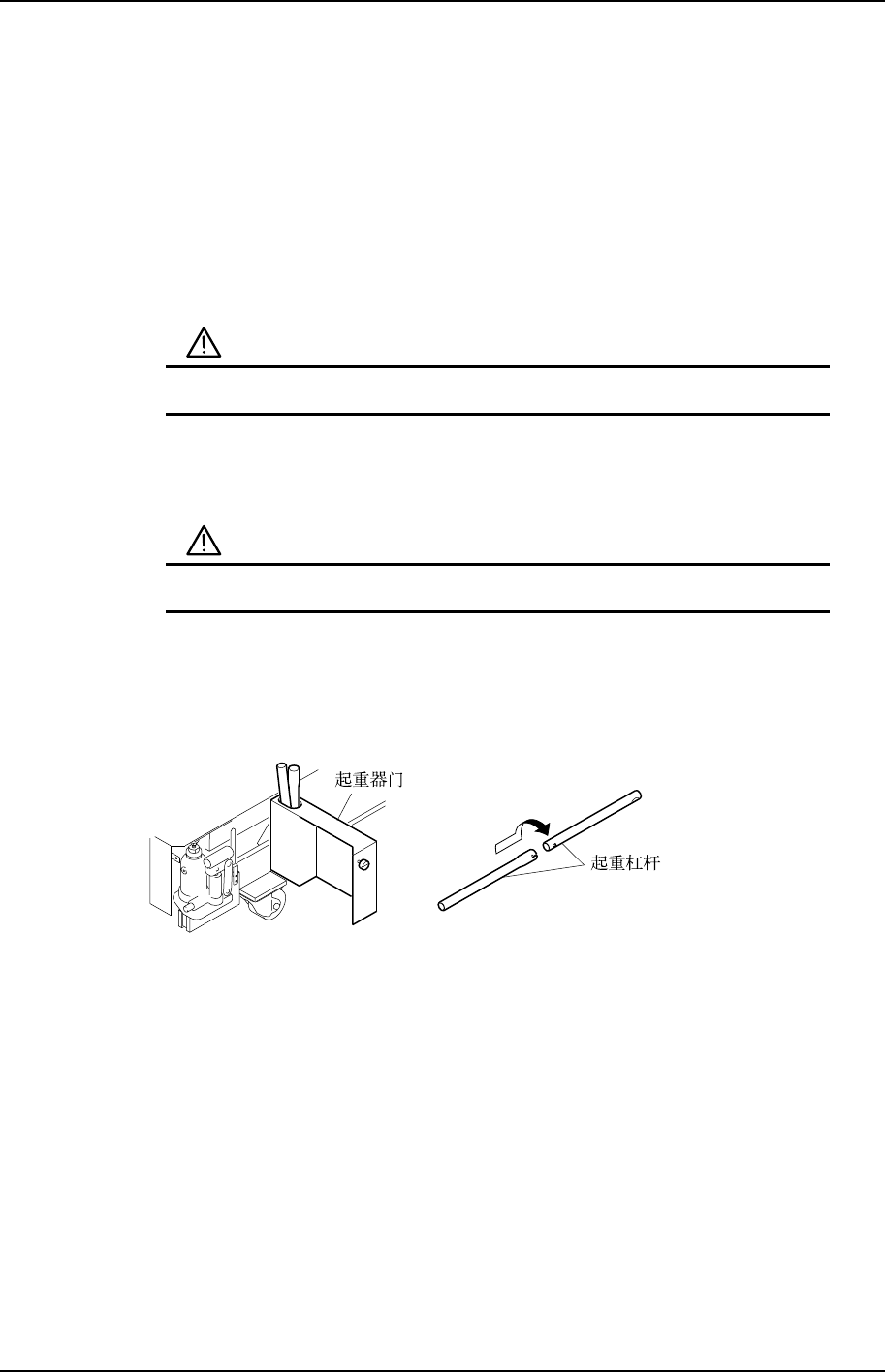

3. 带有 MFU 防护网的，要取下防护网。
4. 打开起重器门。
5. 按下[紧急停止]按钮，关闭 200V 电源。
6. 取出起重杠杆并连接。
QP3MC013CM
7. 右旋起重器阀并关闭。
8. 抬起 MTU-8E/9E。
将杠杆插入起重器的插口并上下压送。抬起 MTU-8E/9E 直至指示器前端到达侧面的绿
色标志范围内。
第 7 章 MTU-8E/9E 的安装 第 2 部
QP-341E/351E-MM 机械手册 2-7-2 Edition 1.0
QP3MC014CM
9. 顺着导轨将 MTU-8E/9E 插入到机器内部。
QP3MC019CM
10. 左旋油压起重器阀并拧松，此时 MTU-8E/9E 下降并安装到机器上。
QP3MC016CM
注意）
注意）注意）
注意）
插入
插入插入
插入 MTU-8E/9E
MTU-8E/9EMTU-8E/9E
MTU-8E/9E 时，要真正连接好连接插头。
时，要真正连接好连接插头。时，要真正连接好连接插头。
时，要真正连接好连接插头。
否则会导致接触不良，不能正常供给气、电源。
否则会导致接触不良，不能正常供给气、电源。否则会导致接触不良，不能正常供给气、电源。
否则会导致接触不良，不能正常供给气、电源。
