第 5 部 第 5 章 侧面防护罩
Edition 1.0 5-5-1 QP-341E/351E-MM 机械手册
5.
5.5.
5.
侧面防护罩
侧面防护罩侧面防护罩
侧面防护罩
要点
要点要点
要点
在 QP-341E/351E-MM 的侧面，除了搬运轨道开口部以外，都用丙烯基侧面防护罩罩着。主要
是为了防止因失误而将手或身体伸入机器内发生意外事故。并且喷涂上棕色是为了减小外部
光线对影像处理的影响。
带有安全开关的机型，从后部较容易开闭，这样便于 MTU 搭载机料盘的频繁存取。
所有侧面防护罩都是两段式结构，所以在维修保养时，就能够将中心部的螺栓拆下。
独立运转机器两侧面均设置了侧面防护罩(棕色)。组合运转机除了两侧面的防护罩外，还设
置了间隔各机器的防护罩(无色)(参照下图)。
QP3MM004CM
备注
备注备注
备注)
))
) 上图为带安全开关的侧面防护罩机型。
上图为带安全开关的侧面防护罩机型。上图为带安全开关的侧面防护罩机型。
上图为带安全开关的侧面防护罩机型。

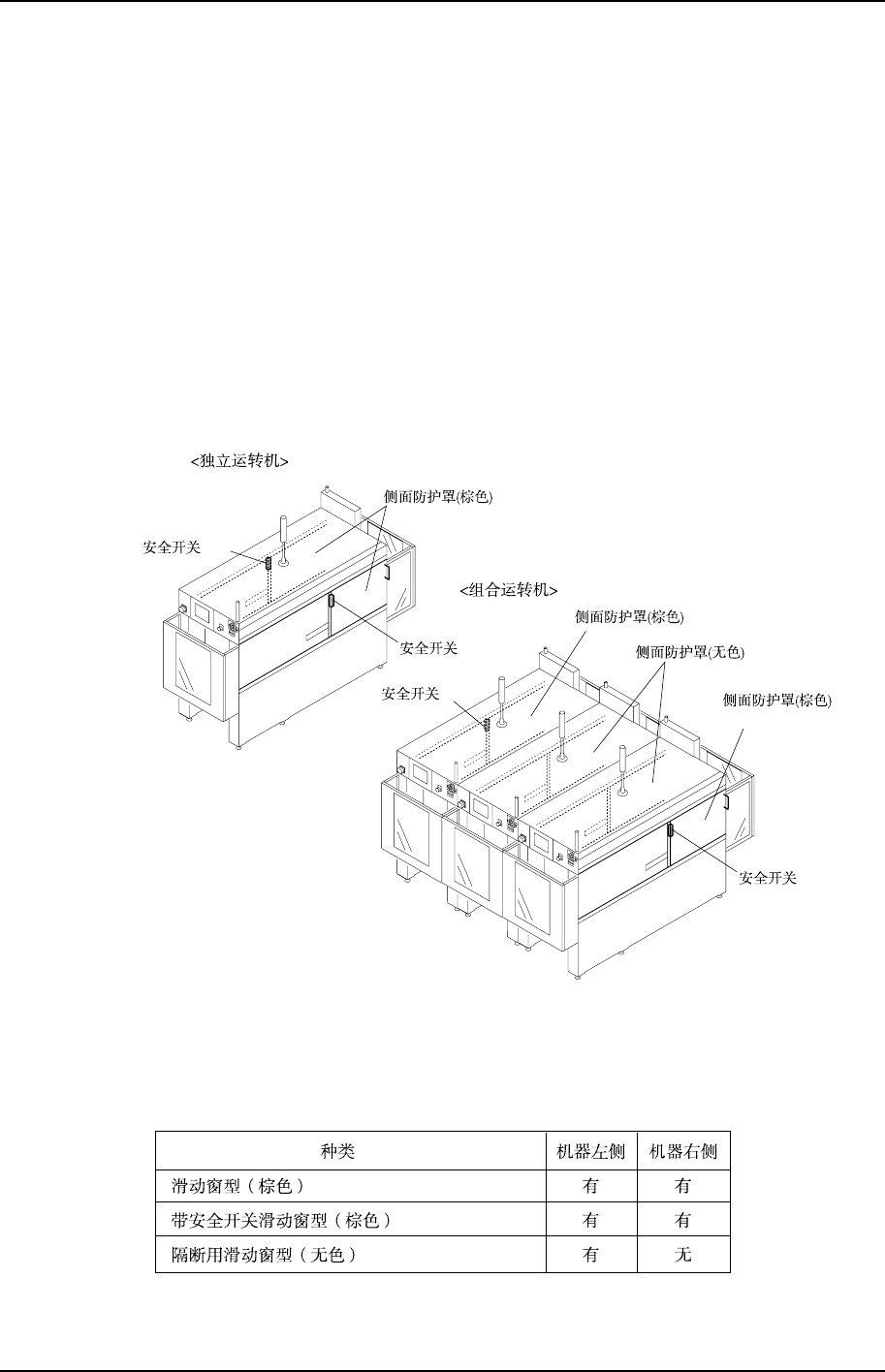

侧面防护罩种类如下。
T002CM
第 5 章 侧面防护罩 第 5 部
QP-341E/351E-MM 机械手册 5-5-2 Edition 1.0
<
<<
<组合运转机改造成独立运转机时
组合运转机改造成独立运转机时组合运转机改造成独立运转机时
组合运转机改造成独立运转机时>
>>
>
分离后的各独立运转机的两侧时务必安装上侧面防护罩(棕色)。在确认侧面防护罩的必要数
量后，向我公司购买。
警
警警
警
告
告告
告
运转作业时务必装上侧面防护罩。
运转作业时务必装上侧面防护罩。运转作业时务必装上侧面防护罩。
运转作业时务必装上侧面防护罩。
无侧面防护罩作业，有可能将手或身体卷入机器内而造成受伤。
无侧面防护罩作业，有可能将手或身体卷入机器内而造成受伤。无侧面防护罩作业，有可能将手或身体卷入机器内而造成受伤。
无侧面防护罩作业，有可能将手或身体卷入机器内而造成受伤。
侧面防护罩的拆卸
侧面防护罩的拆卸侧面防护罩的拆卸
侧面防护罩的拆卸·安装方法
·安装方法·安装方法
·安装方法

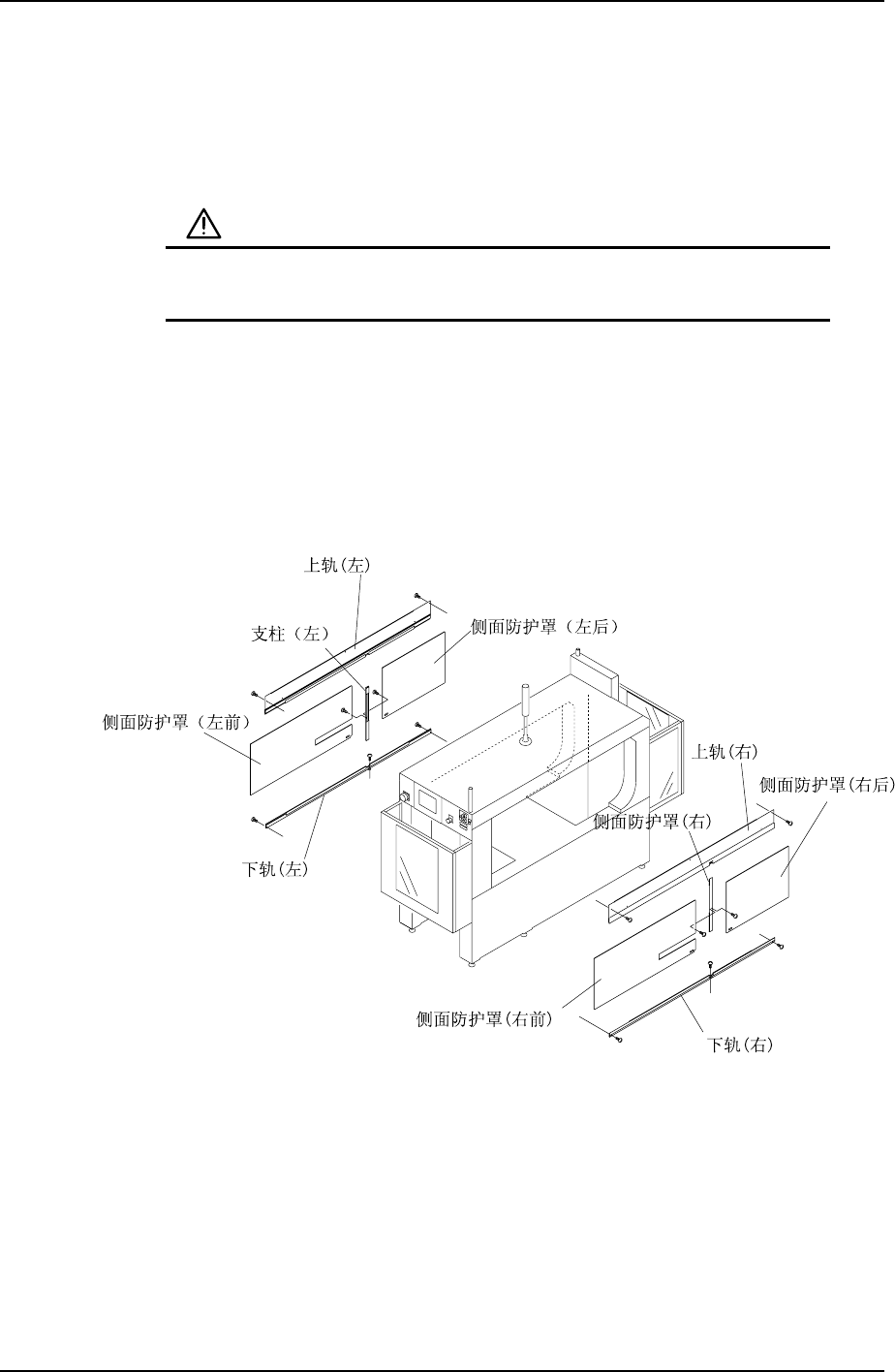

按下列顺序拆下螺丝，取出各种零件。
1. 拧下支柱上的固定侧面防护罩(前后)的螺丝，分别移动侧面防护罩并拆下。
2. 向上拔支柱，并从轨道上拆下。
3. 拧下安装螺丝，拆下上轨和下轨。
QP3MM003CM
备注
备注备注
备注)
))
) 上图所示为无安全开关的
上图所示为无安全开关的上图所示为无安全开关的
上图所示为无安全开关的 QP-341E-MM
QP-341E-MMQP-341E-MM
QP-341E-MM 机型。
机型。机型。
机型。
安装时与拆卸顺序相反进行。
第 5 部 第 6 章 机器的移动
Edition 1.0 5-6-1 QP-341E/351E-MM 机械手册
6.
6.6.
6.
机器的移动
机器的移动机器的移动
机器的移动
机器移动作业时的注意事项
机器移动作业时的注意事项机器移动作业时的注意事项
机器移动作业时的注意事项
在机器移动时，要充分进行安全确认以防止事故的发生。
• 移动作业人员必须带安全帽、穿安全鞋。
• 整理移动通道，禁止移动作业人员以外的人员接近。
• 只有拥有机器移动资格的人员才能进行相关作业。
• 机器移动前，需将机器购入时带有的机器固定衬板(红色)安装到规定位置。
• 使用符合机器重量要求的叉车(载重在 2.5t 以上)。
机器重量： QP-341E 约 1,800kg
QP-351E 约 2,050kg
• 叉车的叉子务必要插入到指定的位置。
• 注意不能弯曲高度调整螺栓。
• 抬起机器后的平衡度不好时，要立即重新再抬。
• 机器的抬起或落下时以免机器受冲击,要轻轻地进行。
方法
方法方法
方法
1. 拆除机器上的 MFU、PFU、MTU、空气配管和电源接线。

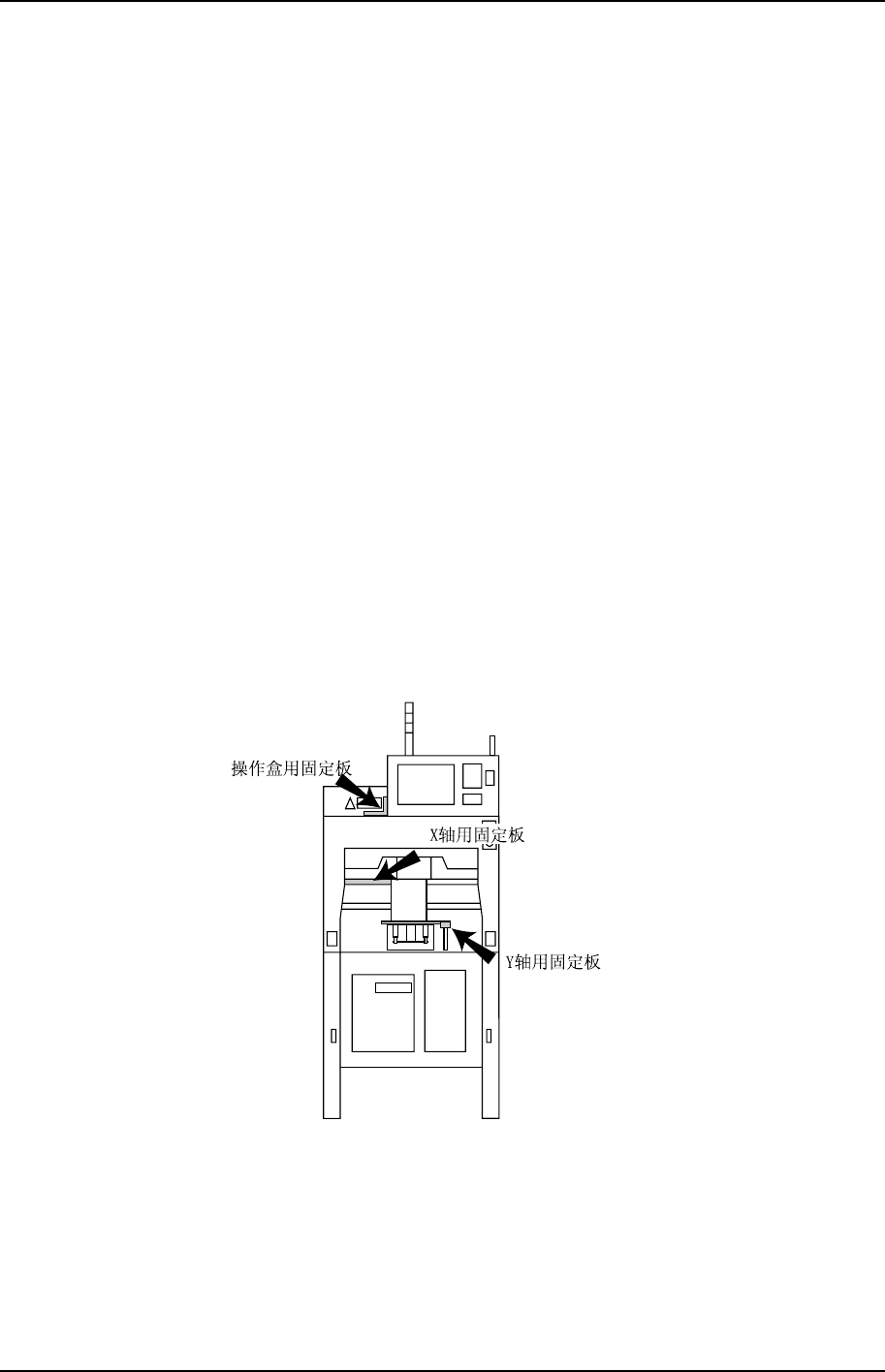

2. 用机器固定衬板(红色)固定置件工作头和操作盒。
注意）机器没带有机器固定衬板时，注意要用绳子等固定，以防止机器各部位变形
注意）机器没带有机器固定衬板时，注意要用绳子等固定，以防止机器各部位变形注意）机器没带有机器固定衬板时，注意要用绳子等固定，以防止机器各部位变形
注意）机器没带有机器固定衬板时，注意要用绳子等固定，以防止机器各部位变形。
。。
。
QP3MS007CM
