补充说明 第 1 章 关于胶着剂 E d i t i o n 1 . 0 A-1 -5 QP-341E/351E-MM 机器手册 胶着剂与使用 胶着剂与使用 胶着剂与使用 胶着剂与使用 有关胶着剂的保存 , 请按照生产厂家的保存方法 进行保存，并在保 证期内使用。 保存 保存 保存 保存 请在阴暗处 ( 冰箱 ) 以原 容器的状态进行保存 。 为了保证品 质， 一旦使用后的 胶着剂不要再 返还到原容器内。 使用 使用 使用 使用 皮肤较…
第 1 章 关于胶着剂 补充说明
QP-341E/351E-MM 机器手册 A-1-4 Edition 1.0

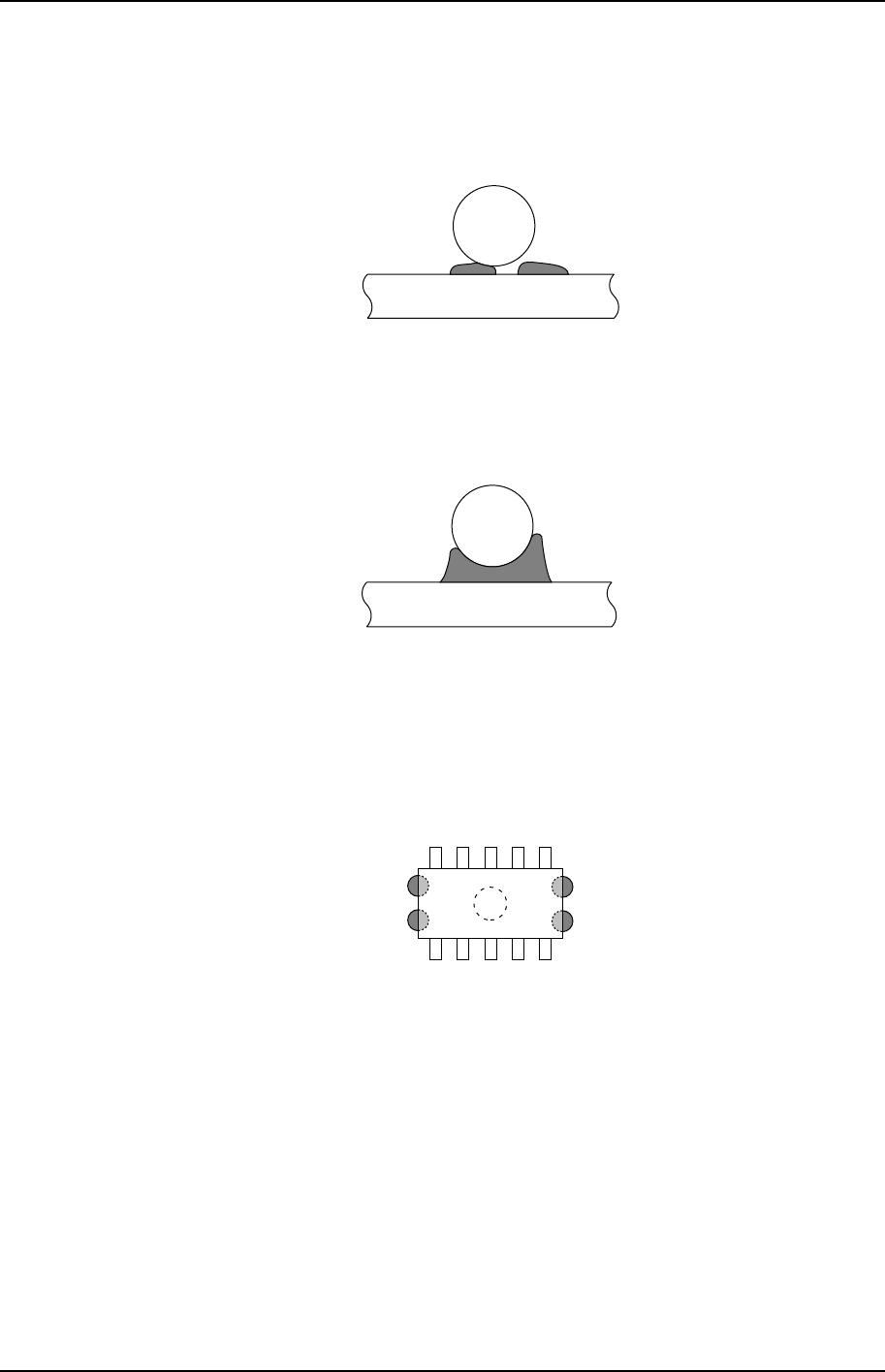

MELF 的场合下，无论是 2 点点胶，还是单点点胶，都有各自的特性。下图所示的是 2 点点
胶的情况下，由于点胶点与置件点错位，芯片容易偏离的例子。在这个例子中需要加大点
胶量和缩小点胶间隔。
QP3MZ004CM
下图是单点点胶时，胶着剂的中心部被挤压的状态下安装的例子。此时的点胶的调整没有 2
点时难，需要注意芯片的旋转偏移。
QP3MZ005CM
SOIC 的情况下，由于部件大，用 2 点点胶由于没有充分的保持力，可采用多点点胶。
这种情况下，即使在部件的中央部位大量点胶，由于没有充分的加热条件，也会有效果不
好的现象。所以尽可能在部件的周围增加点胶量，防止部件安装时发生偏移错位。
QP3MZ006CM
补充说明 第 1章 关于胶着剂
Edition 1.0 A-1-5 QP-341E/351E-MM 机器手册
胶着剂与使用
胶着剂与使用胶着剂与使用
胶着剂与使用
有关胶着剂的保存,请按照生产厂家的保存方法进行保存，并在保证期内使用。
保存
保存保存
保存
请在阴暗处(冰箱)以原容器的状态进行保存。为了保证品质，一旦使用后的胶着剂不要再
返还到原容器内。
使用
使用使用
使用
皮肤较敏感的人连续接触胶着剂，有可能引起皮肤过敏反应。如果粘在皮肤上请用肥皂水
洗净。如果胶着剂溅入眼内，请用水充分洗净后接受医生的治疗。
胶着剂的材料和特性
胶着剂的材料和特性胶着剂的材料和特性
胶着剂的材料和特性
一般在市场上销售的胶着剂可分为 3 类。
丙烯基类： 紫外线硬化·热硬化兼用型
聚酯类： 紫外线硬化·热硬化兼用型
环氧树脂类： 热硬化型
l 具有紫外线硬化特性的材料，加热时从部件溢出的部分开始有可能迅速硬化，通过加
热降低胶着剂的粘度，比较容易防止部件的错位问题。紫外线的加热由于升温曲线较
陡具有缩短加热时间的特性，但是材料成本比较高。
l 环氧树脂类胶着剂通过 IR、温风、对流加热实现硬化，但是加热曲线比较柔缓。另外
与紫外线硬化型相比需要加热时间较长。但是部件的粘着性，特别时高温强度高。材
料成本比紫外线类型便宜。
第 1 章 关于胶着剂 补充说明
QP-341E/351E-MM 机器手册 A-1-6 Edition 1.0
