第 2 部 第 13 章 胶着剂注胶筒的更换
Edition 1.0 2-13-1 QP-341E/351E-MM 机械手册
13.
13.13.
13.
胶着剂注胶筒的更换
胶着剂注胶筒的更换胶着剂注胶筒的更换
胶着剂注胶筒的更换
要点
要点要点
要点
胶着剂已使用完毕，或者随每种基板来变更胶着剂种类时，都要更换注胶筒。
方法
方法方法
方法
拆卸
拆卸拆卸
拆卸
1. 通过微动操作，移动置件工作头使之处于方便操作的位置。然后按下[紧急停止]按钮，
关闭电源。
警
警警
警
告
告告
告
作业前要关闭
作业前要关闭作业前要关闭
作业前要关闭 200V
200V200V
200V 电源。
电源。电源。
电源。
2. 拆下注胶筒上部气管的接缝插头，打开钳位器。
QP3MC055CM
3. 反时针方向拧注胶筒约 45 度，从胶合置件头的固定部拆下注胶筒下部的固定架。在可
拆下来的时候，垂直向上拔出点胶器。
QP3MC056CM
第 13 章 胶着剂注胶筒的更换 第 2 部
QP-341E/351E-MM 机械手册 2-13-2 Edition 1.0
4. 一只手抓住注胶筒使之不转动，拧上部固定架约 90 度并拆下。
QP3MC057CM
5. 从螺旋轴 Assy 上拆下防松螺母，并拆下螺旋轴固定架和垫片。
QP3MC077CM
注意）
注意）注意）
注意）
注意不要让螺旋轴
注意不要让螺旋轴注意不要让螺旋轴
注意不要让螺旋轴 Assy
AssyAssy
Assy 两侧的弹簧部伤到手臂等处。
两侧的弹簧部伤到手臂等处。两侧的弹簧部伤到手臂等处。
两侧的弹簧部伤到手臂等处。
并且在作业时请充分注意一定不要弯曲弹簧部。
并且在作业时请充分注意一定不要弯曲弹簧部。并且在作业时请充分注意一定不要弯曲弹簧部。
并且在作业时请充分注意一定不要弯曲弹簧部。
第 2 部 第 13 章 胶着剂注胶筒的更换
Edition 1.0 2-13-3 QP-341E/351E-MM 机械手册

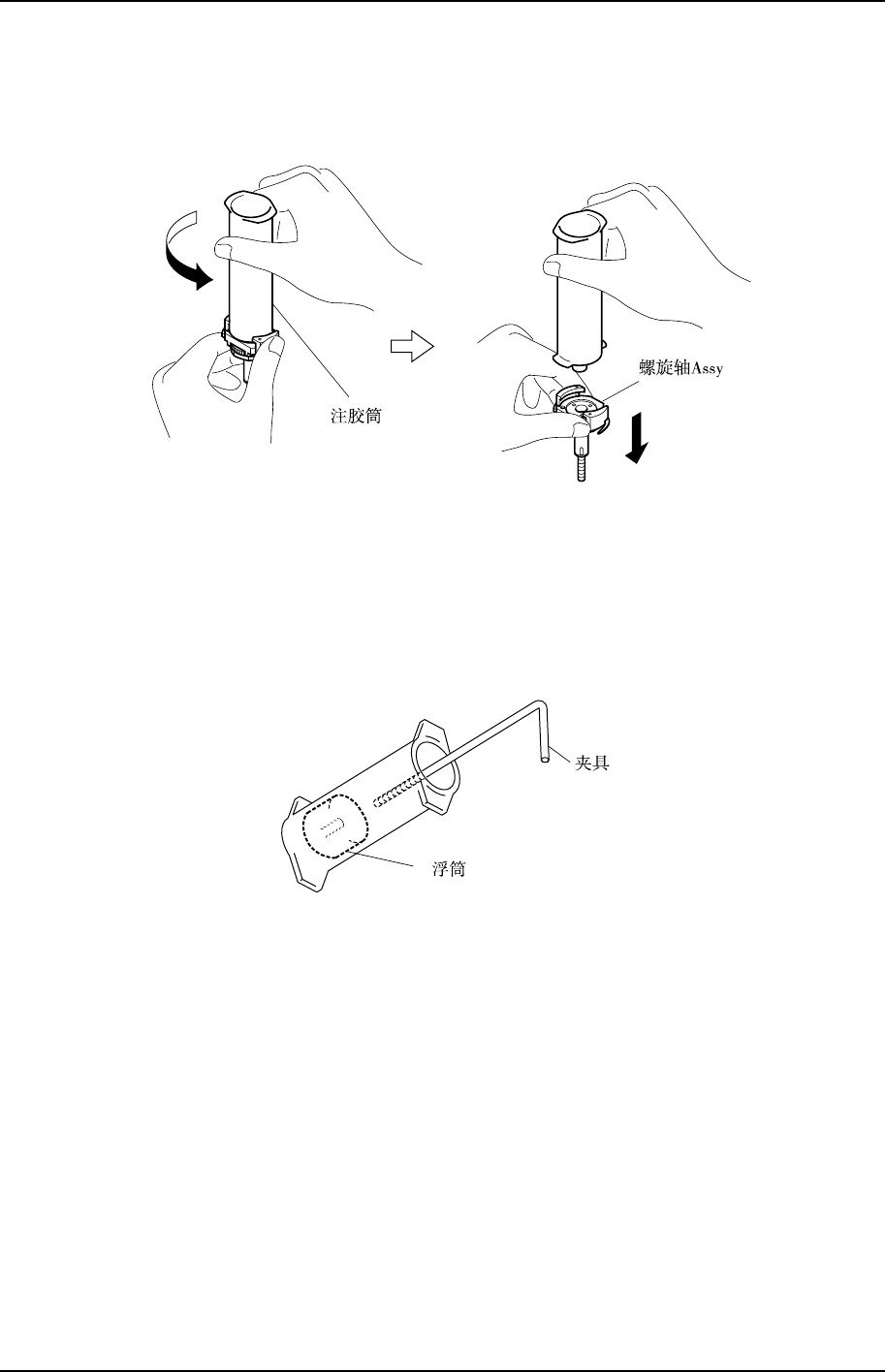

6. 一只手固定螺旋轴 Assy 使之不能转动。卸下防松螺母后使之处于垂直状态，此时注
胶筒的两个旋转防止销滑向下端，旋转注胶筒约 90 度，拆下螺旋轴 Assy。
QP3MC059CM
7. 将夹具拧到浮筒中心，取出注胶筒内的浮筒。
QP3MC035CM
