第 2 章 真空支撑销位置的调整 第 2 部
QP-341E/351E-MM 机械手册 2-2-2 Edition 1.0
搬运轨道宽度自动调整时的注意事项
搬运轨道宽度自动调整时的注意事项搬运轨道宽度自动调整时的注意事项
搬运轨道宽度自动调整时的注意事项
1.
1.1.

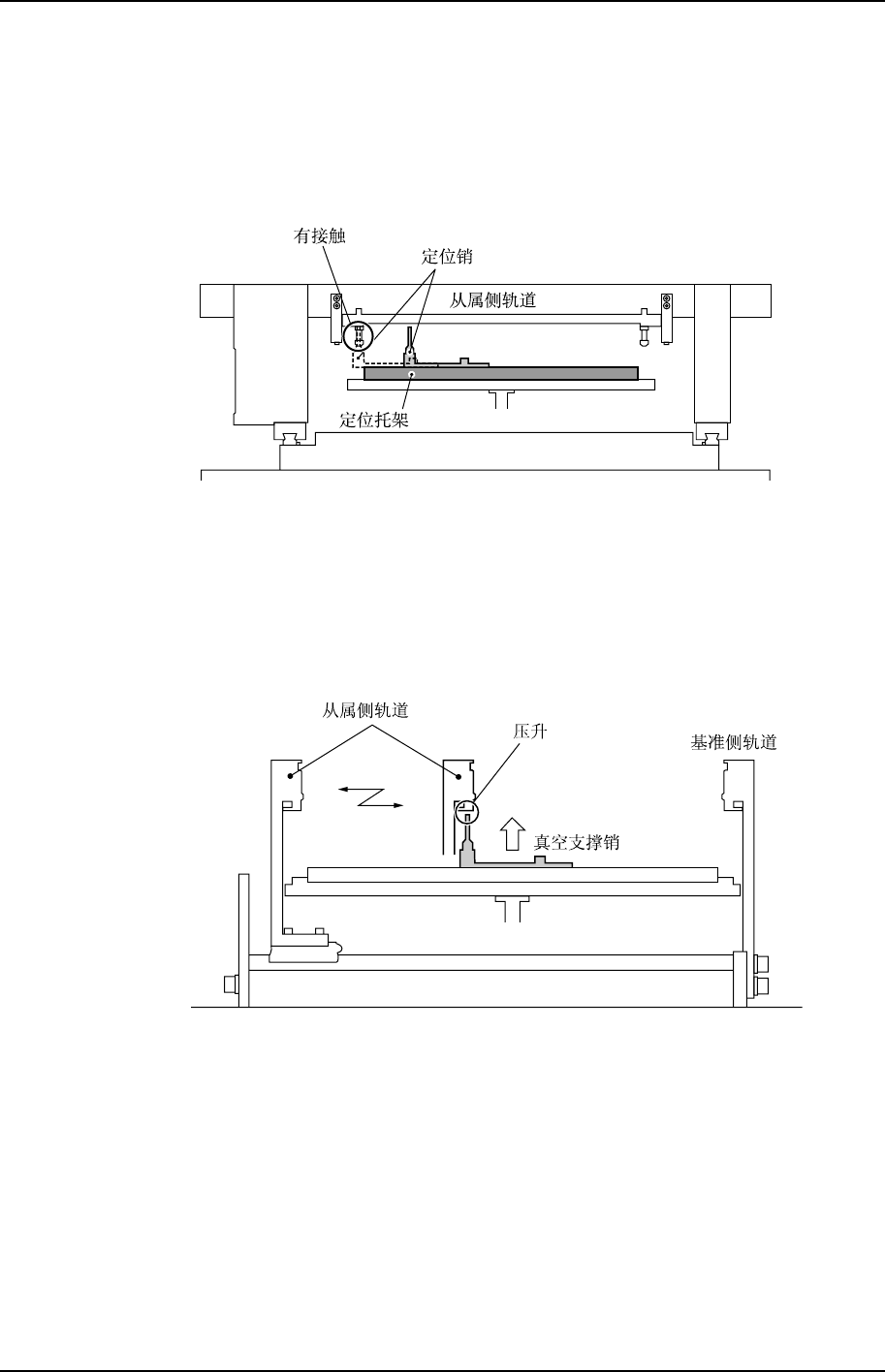

1. 宽度自动变更前，首先要检查真空支撑销的安装位置。
如果真空支撑销没有超出定位托架则没有问题。一旦超出则有干扰从属轨道的可能，此
时要在自动宽度变更前卸下或在定位托架内重新设置真空支撑销。
QP3MC052CM
2.
2.2.
2.
宽度自动变更动作结束后，要确认从属轨道下侧没有真空支撑销。
宽度自动变更动作结束时，若从属轨道下侧有真空支撑销，则会在基板夹紧动作时，
造成真空支撑销提升从属轨道而导致夹紧错误。因此，要取出从属轨道下的真空支撑销。
QP3MC053CM
第 2 部第2 章 真空支撑销位置的调整
Edition 1.0 2-2-3 QP-341E/351E-MM 机械手册
3.
3.3.

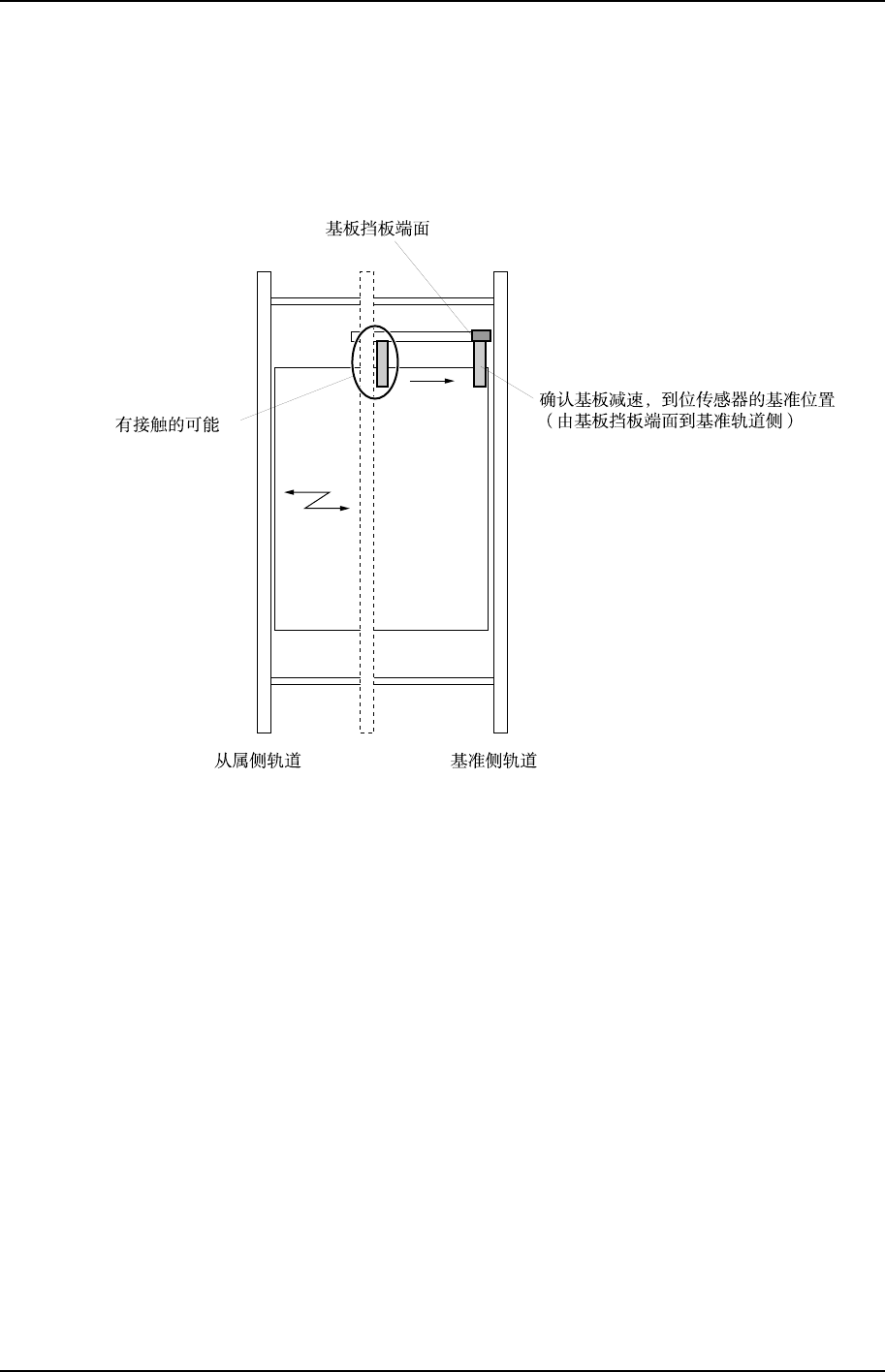

3. 宽度自动变更时，要确保基板减速·到位确认传感器位于基准位置。
如果基板减速·到位确认传感器不在基准位置时，则有可能干扰从属轨道。因此，在
宽度自动变更动作前一定要将其回复到基准位置。
Side2 Side1
QP3MC054CM
4.
4.4.
4. 使用用户特殊的定位托架时
使用用户特殊的定位托架时，与使用 FUJI 标准真空支撑销一样，要注意上述 1 和 2
项内容。
