第 2 部 第 4 章 PFU-3 E 的拆卸 Edition 1. 0 2-4- 1 QP-341E/35 1E-MM 机械手册 4. 4. 4. 4. PFU- 3E PFU- 3E PFU- 3E PFU- 3E 的拆卸 的拆卸 的拆卸 的拆卸 方法 方法 方法 方法 1. 通过单动操作或微动， 将置件工作头移动至 待机位置。 注 注 注 注 意 意 意 意 不履行该操 作，将有可能会 导致置件工作头破损。 不履行该操 作，将有可…
第 3 章 PFU-3E 的安装 第 2 部
QP-341E/351E-MM 机械手册 2-3-2 Edition 1.0

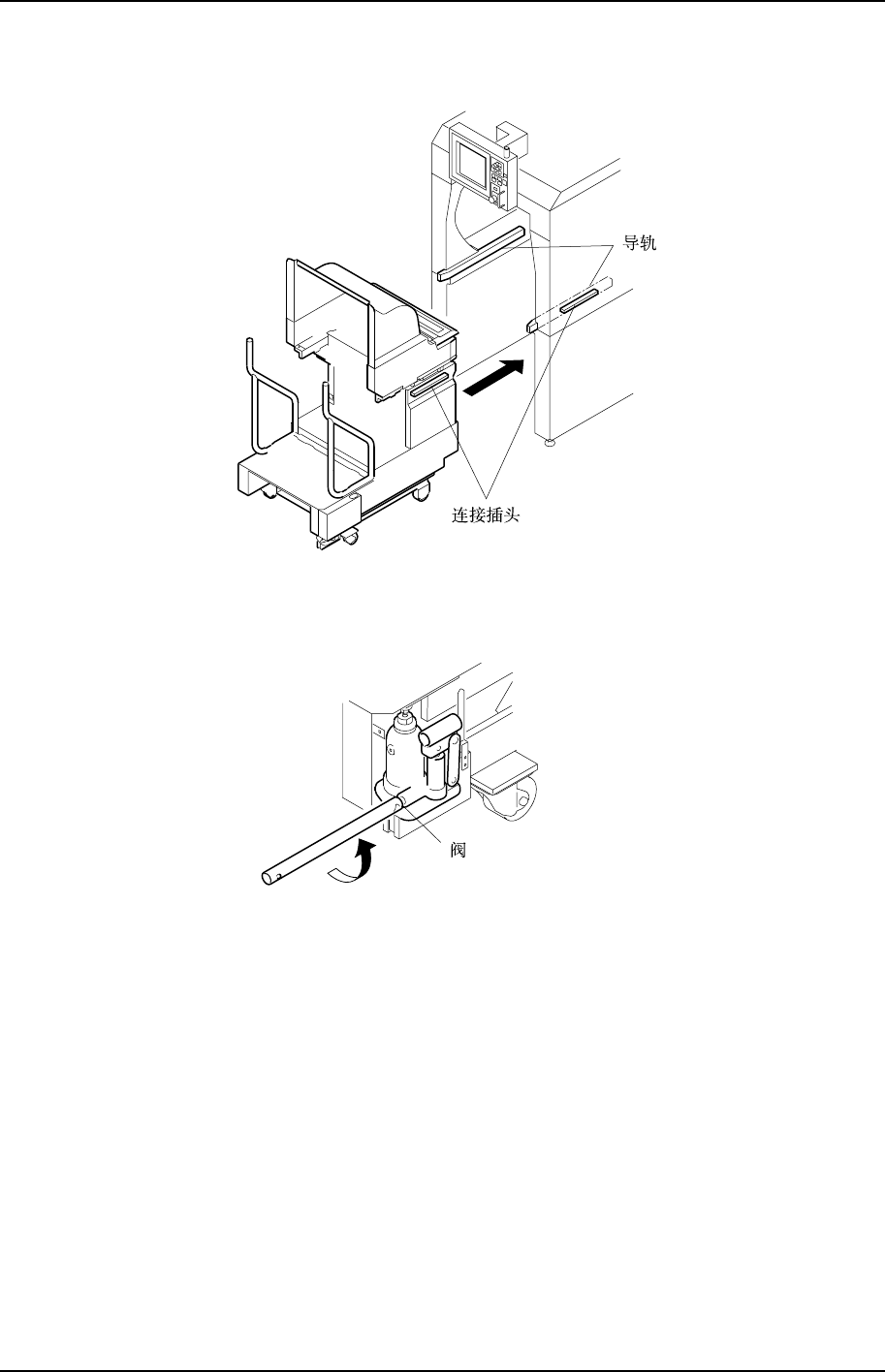

8. 顺着导轨将 PFU-3E 插入到机器内部。
QP3MC015CM
9. 左旋油压起重器阀并拧松，此时 PFU-3E 下降并安装到机器上。
QP3MC016CM
注意）
注意）注意）
注意）
插入
插入插入
插入 PFU-3E
PFU-3EPFU-3E
PFU-3E 时，要真正连接好连接插头。
时，要真正连接好连接插头。时，要真正连接好连接插头。
时，要真正连接好连接插头。
否则会导致接触不良，不能正常供给气、电源。
否则会导致接触不良，不能正常供给气、电源。否则会导致接触不良，不能正常供给气、电源。
否则会导致接触不良，不能正常供给气、电源。
10. 点击第 2 项打开的触摸屏主画面的[电源关闭]。
11. 关闭起重器门后 PFU-3E 安装结束。此时电源和供气被自动连接。
注意）
注意）注意）
注意）
供料器装配到
供料器装配到供料器装配到
供料器装配到 PFU-3E
PFU-3EPFU-3E
PFU-3E 上时，要真正连接好连接插头。
上时，要真正连接好连接插头。上时，要真正连接好连接插头。
上时，要真正连接好连接插头。
否则会导致接触不良，不能正常供给气、电源。
否则会导致接触不良，不能正常供给气、电源。否则会导致接触不良，不能正常供给气、电源。
否则会导致接触不良，不能正常供给气、电源。
第 2 部 第 4 章 PFU-3E 的拆卸
Edition 1.0 2-4-1 QP-341E/351E-MM 机械手册
4.
4.4.
4.
PFU-3E
PFU-3EPFU-3E
PFU-3E 的拆卸
的拆卸的拆卸
的拆卸
方法
方法方法
方法
1. 通过单动操作或微动，将置件工作头移动至待机位置。
注
注注
注
意
意意
意
不履行该操作，将有可能会导致置件工作头破损。
不履行该操作，将有可能会导致置件工作头破损。不履行该操作，将有可能会导致置件工作头破损。
不履行该操作，将有可能会导致置件工作头破损。
2. 通过触摸屏从主画面开始，进行[供料平台]→[供料平台 1]或[供料平台 2]→[电源关
闭]的操作。
注
注注
注
意
意意
意
不履行该操作，将有可能会导致电源供给基板破损。
不履行该操作，将有可能会导致电源供给基板破损。不履行该操作，将有可能会导致电源供给基板破损。
不履行该操作，将有可能会导致电源供给基板破损。
3. 按下[紧急停止]按钮，关闭 200V 电源。
4. 打开起重器门。
5. 取出起重杠杆并连接。
QP3MC013CM
6. 右旋起重器阀并关闭。
7. 向上抬 PFU-3E。
将杠杆插入起重器的插口并上下压送。向上抬 PFU-3E 直至指示器前端到达侧面的绿
色标志范围内。
QP3MC014CM
第 4 章 PFU-3E 的拆卸 第 2 部
QP-341E/351E-MM 机械手册 2-4-2 Edition 1.0
8. 轻轻地向外拉并从本机器中取出 PFU-3E。
QP3MC007CM
