第 4 部第 3 章 速度控制器的调整 Edition 1. 0 4-3- 3 QP-341E/35 1E-MM 机械手册 3.4 3.4 3.4 3.4 基板升降台 基板升降台 基板升降台 基板升降台 调整速度控制器， 可以实现对平台的上升 / 下降速度的调整。 平台的上升 / 下降 速度以搬运轨 道传送带为界分别由上 下两段来控制。 低速下降速度控制器 用来调整从升降台开始下降到平台 上的基板接触到搬运轨道传送带后 的升降台的下降速…
第 3 章 速度控制器的调整 第 4 部
QP-341E/351E-MM 机械手册 4-3-2 Edition 1.0
QP3M4020CM
Side 2
A
Side 2
A
3.2
3.23.2
3.2

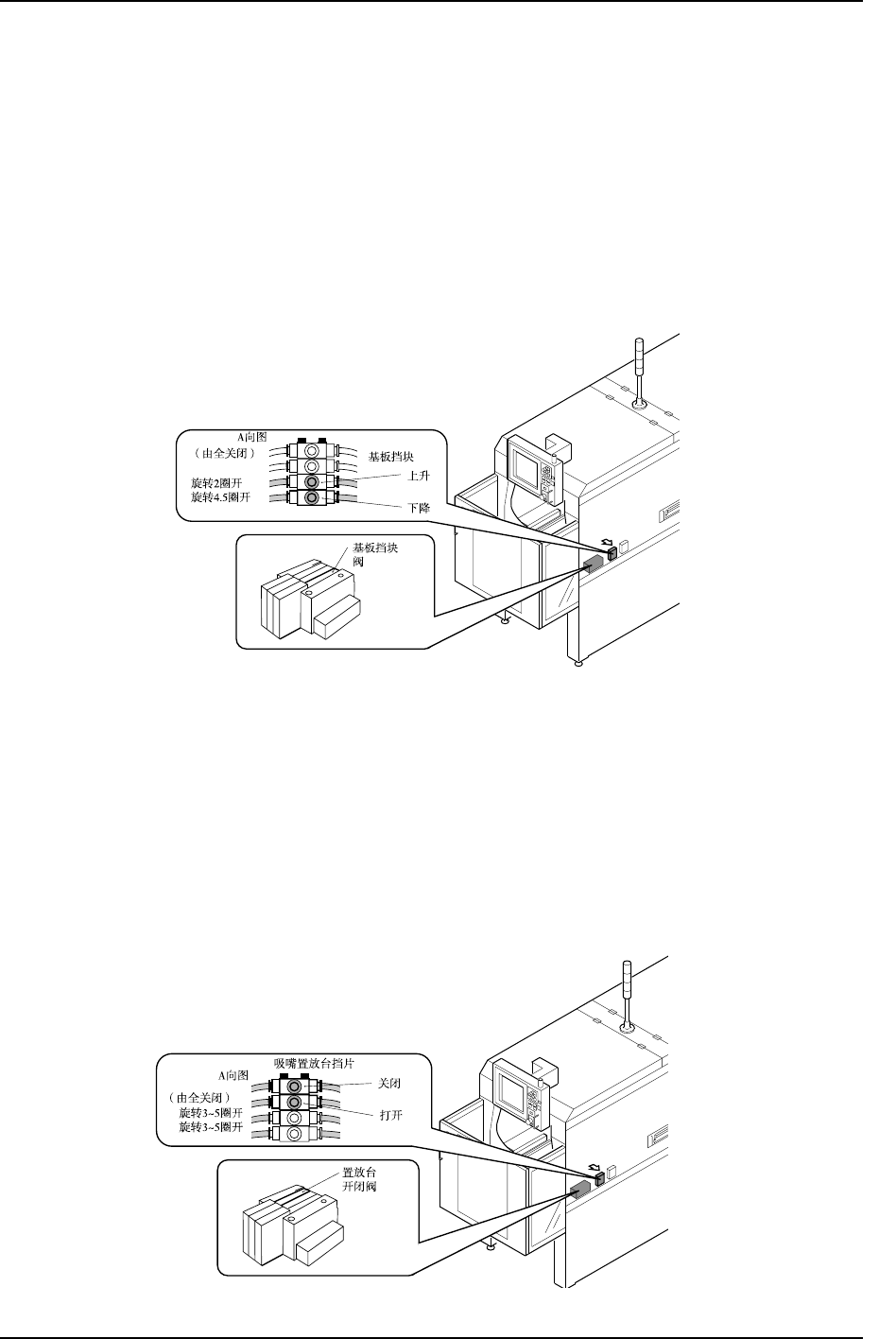

基板挡块
基板挡块基板挡块
基板挡块
对下降及上升速度控制器中的任何一个都要进行调整，通过这样的调整，基板挡块可以改变
上升/下降时的速度。
1. 顺时针方向旋转螺丝，将速度控制器转入关闭状态。
2. 为得到适量的供气量，速度控制器的上升和下降分别旋转 2 圈和 4.5 圈。
3.3
3.33.3
3.3
吸嘴置放台挡片
吸嘴置放台挡片吸嘴置放台挡片
吸嘴置放台挡片
通过进行这样的调整，可以改变吸嘴置放台挡片的开闭速度。
1. 顺时针方向旋转螺丝，将速度控制器转入关闭状态。
2. 为得到适量的供气量，速度控制器的开闭都旋转 3∼5 圈。
第 4 部第3 章 速度控制器的调整
Edition 1.0 4-3-3 QP-341E/351E-MM 机械手册
3.4
3.43.4
3.4

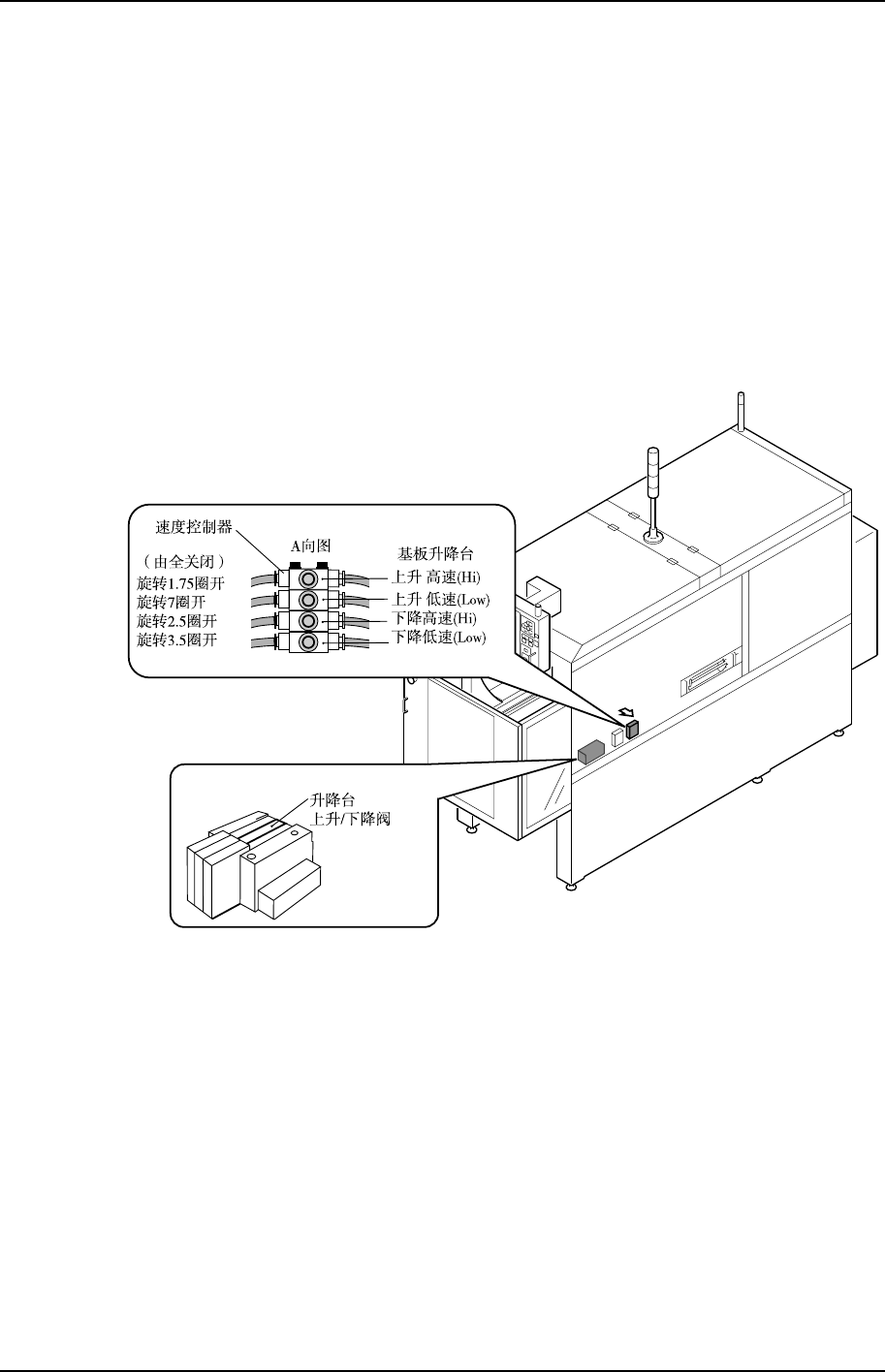

基板升降台
基板升降台基板升降台
基板升降台
调整速度控制器，可以实现对平台的上升/下降速度的调整。平台的上升/下降速度以搬运轨
道传送带为界分别由上下两段来控制。
低速下降速度控制器用来调整从升降台开始下降到平台上的基板接触到搬运轨道传送带后
的升降台的下降速度。高速下降速度控制器用来调整升降台从离开平台上的基板到完全下降
到下降位置的下降速度。
高速上升速度控制器用来调整从升降台开始上升到接触平台上的基板时升降台的上升速度。
低速上升速度控制器用来调整升降台从托起平台上的基板到完全上升到上升位置的上升速
度。
QP3M4013CM
Side 2
A
1. 顺时针方向旋转螺丝，将速度控制器转入关闭状态。
2. 为得到适量的供气量，反时针方向旋转高速下降速度控制器的调整螺丝 2.5 圈。
3. 为得到适量的供气量，反时针方向旋转低速下降速度控制器的调整螺丝 3.5 圈。
4. 为得到适量的供气量，反时针方向旋转高速上升速度控制器的调整螺丝 1.75 圈。
5. 为得到适量的供气量，反时针方向旋转低速上升速度控制器的调整螺丝 7 圈。
备注）
备注）备注）
备注）
基板下降时如果接触到搬运轨道传送带而产生震动，那么有可能导致基板上的零件
基板下降时如果接触到搬运轨道传送带而产生震动，那么有可能导致基板上的零件基板下降时如果接触到搬运轨道传送带而产生震动，那么有可能导致基板上的零件
基板下降时如果接触到搬运轨道传送带而产生震动，那么有可能导致基板上的零件
偏移原来的位置。速度控制器调整结束后如果出现上述不良现象，就需要调整低速下降速度
偏移原来的位置。速度控制器调整结束后如果出现上述不良现象，就需要调整低速下降速度偏移原来的位置。速度控制器调整结束后如果出现上述不良现象，就需要调整低速下降速度
偏移原来的位置。速度控制器调整结束后如果出现上述不良现象，就需要调整低速下降速度
控制器，以避免基板的下降动作影响到零件的置件。
控制器，以避免基板的下降动作影响到零件的置件。控制器，以避免基板的下降动作影响到零件的置件。
控制器，以避免基板的下降动作影响到零件的置件。
