第 5 部 第 2 章 压缩气体的供应 Edition 1. 0 5-2- 1 QP-341E/35 1E-MM 机械手册 2. 2. 2. 2. 压缩 气体的供应 压缩气体的供应 压缩气体的供应 压缩气体的供应 要点 要点 要点 要点 将供应外部压缩气体用 软管连接到 QP-34 1 E/35 1 E 上，用调节器调节使之达到规定气压 。 方法 方法 方法 方法 1. 将软管插到机器的压缩 空气接入口。 2. 向上拔过滤调节器的旋 钮…
第 1 章 安置 第 5 部
QP-341E/351E-MM 机械手册 5-1-2 Edition 1.0
2. 将水平仪放在机器底层上。(横向和纵向)
QP3MS009CM
Side 1
3. 旋转下图中的高度调整螺栓 A、B、C、D，调整高度和水平度。
水平度的许可范围：±0.1mm
QP3MS011CM
Side 1
QP-351E
AB
QP-341E QP-351E
C
D
4. 调整其余螺栓,使之均能承重。
5. 确认基板搬运高度、机器的水平度是否正确，拧紧所有的防松螺母。
第 5 部 第 2 章 压缩气体的供应
Edition 1.0 5-2-1 QP-341E/351E-MM 机械手册
2.
2.2.
2.
压缩气体的供应
压缩气体的供应压缩气体的供应
压缩气体的供应
要点
要点要点
要点
将供应外部压缩气体用软管连接到 QP-341E/351E 上，用调节器调节使之达到规定气压。
方法
方法方法
方法

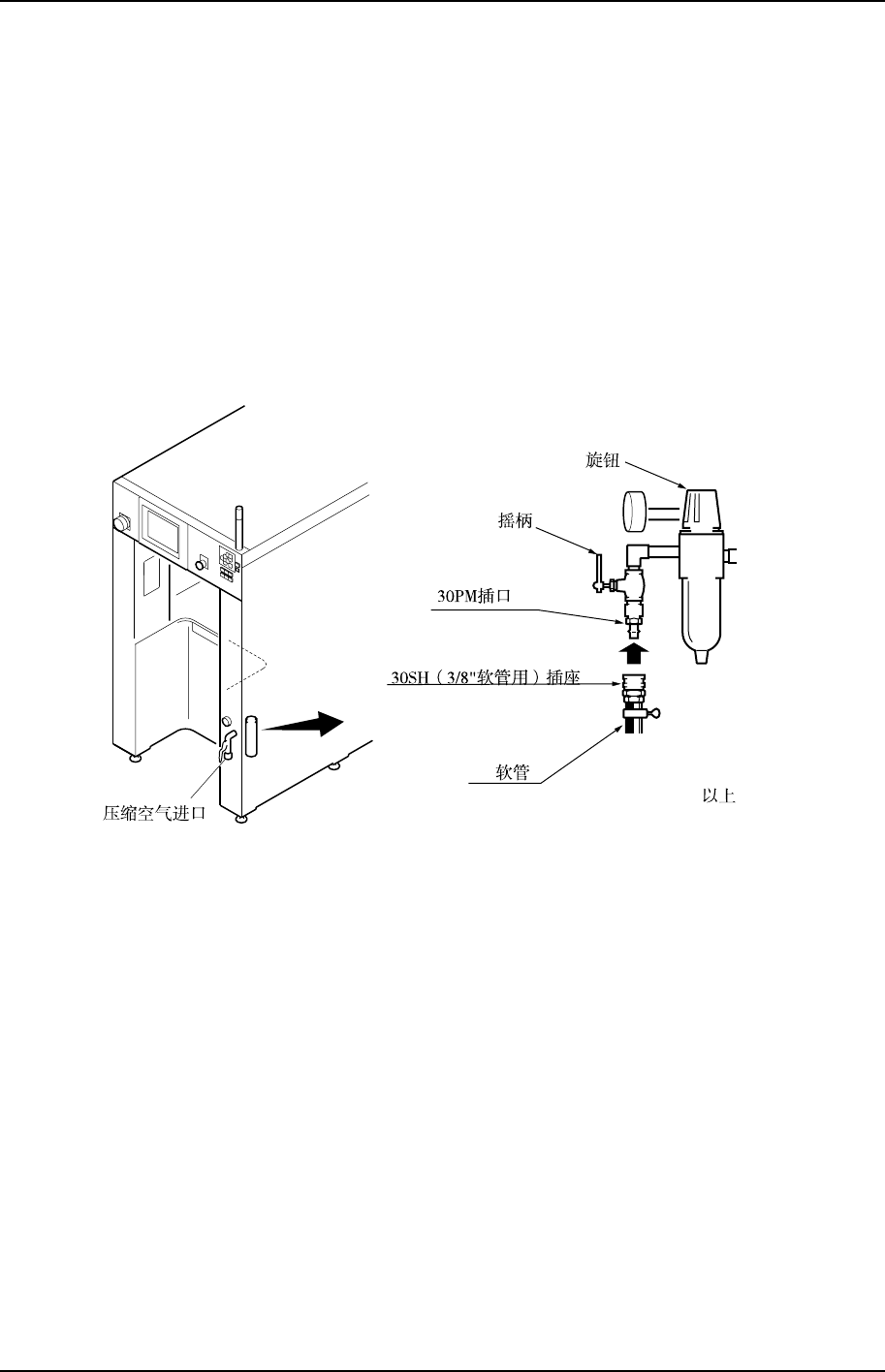

1. 将软管插到机器的压缩空气接入口。
2. 向上拔过滤调节器的旋钮，解除锁定。
3. 旋转摇柄调整气压，使气压计达到 0.5Mpa(5kgf/cm
2
)。
4. 按下拔过滤调节器的旋钮，转入锁定。
QP3MS002CM
0.5 MPa (5 kgf/cm )
2
备注）机器的附属品之内不包括软管。
备注）机器的附属品之内不包括软管。备注）机器的附属品之内不包括软管。
备注）机器的附属品之内不包括软管。
