第 2 章 传感器的调整 第 4 部
QP-341E/351E-MM 机械手册 4-2-4 Edition 1.0
2.5
2.5 2.5
2.5
基板挡块下降侧传感器
基板挡块下降侧传感器基板挡块下降侧传感器
基板挡块下降侧传感器

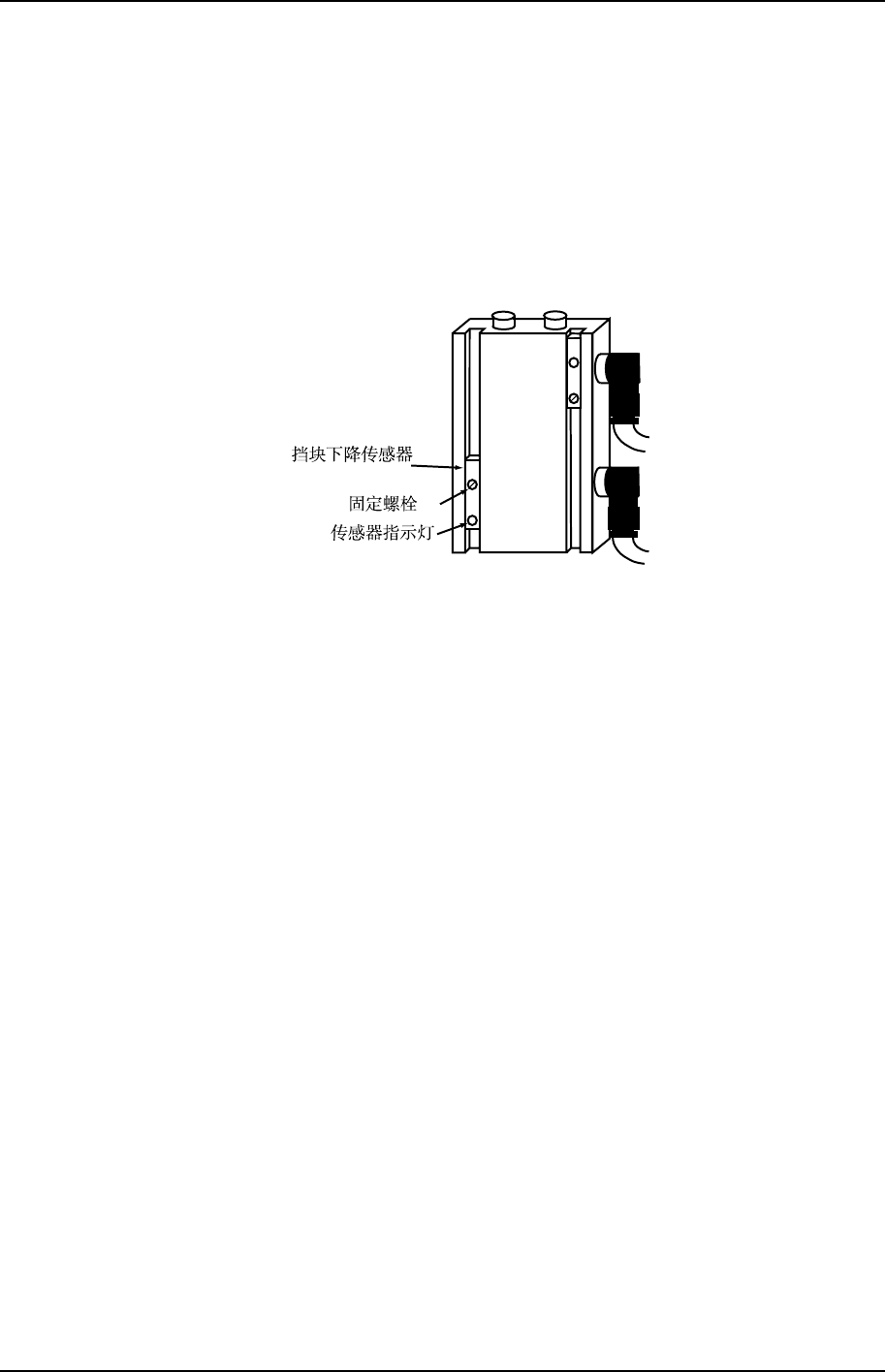

为非接触式传感器，能检测到基板挡块下降时的气缸内接近的挡块。
1. 确认基板挡块已下降。若没下降，则进行 I/O 操作，使基板挡块上升。
2. 拧松气缸上的传感器固定螺栓。
QP3M4003CM
3. 顺着槽部上下移动传感器，直到传感器的指示灯亮。
4. 在基板挡块下降的状态下，移动传感器使之正好处于 ON 的位置。然后确认传感器从
ON 位置再向下移动 1mm 后仍然处于 ON 的状态。
5. 在此位置上固定传感器。
备注）这里所说的传感器和前面所述的基板挡块上升传感器都为连动动作。如果两传感器同时位于
备注）这里所说的传感器和前面所述的基板挡块上升传感器都为连动动作。如果两传感器同时位于备注）这里所说的传感器和前面所述的基板挡块上升传感器都为连动动作。如果两传感器同时位于
备注）这里所说的传感器和前面所述的基板挡块上升传感器都为连动动作。如果两传感器同时位于
“
““
“ON
ONON
ON”或
”或”或
”或“
““
“OFF
OFFOFF
OFF”时，就会发生基板挡块错误。原因是挡块不同时位于上升端和下降端，所
”时，就会发生基板挡块错误。原因是挡块不同时位于上升端和下降端，所”时，就会发生基板挡块错误。原因是挡块不同时位于上升端和下降端，所
”时，就会发生基板挡块错误。原因是挡块不同时位于上升端和下降端，所
以发生这种错误。
以发生这种错误。以发生这种错误。
以发生这种错误。
第 4 部 第 2 章 传感器的调整
Edition 1.0 4-2-5 QP-341E/351E-MM 机械手册
2.6
2.62.6
2.6
吸嘴尺寸检查传感器
吸嘴尺寸检查传感器吸嘴尺寸检查传感器
吸嘴尺寸检查传感器
为透过型传感器，从置件头上的吸嘴开始通过传感器到离开时处于 ON 状态。这样机器就能
依据这段时间算出吸嘴的尺寸。
1. 检查机器上的吸嘴的尺寸。此时请使用 10mm 的吸嘴。选择[吸嘴检查],[吸嘴尺寸]。选
择 10mm 的吸嘴并按和[设定]囚，则会转入等待[起动]状态。按下[起动]键，开始进行吸
嘴尺寸检查。
2. 吸嘴尺寸测定结束后，画面上显示吸嘴尺寸。此时对画面上显示的吸嘴尺寸进行确认。
3. 吸嘴尺寸检测有误时，要拆下传感器放大器的塑料罩，调整传感器。

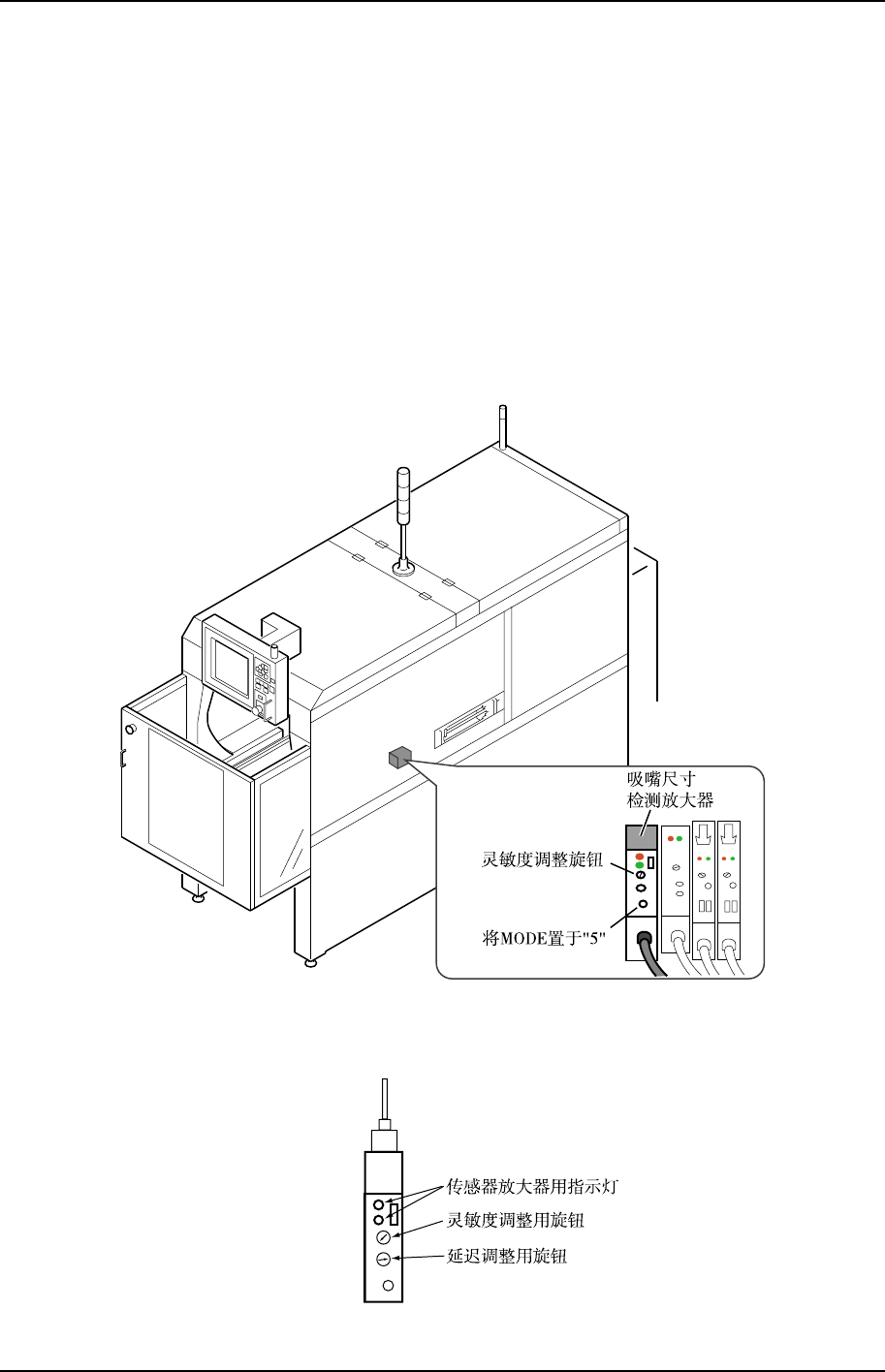

传感器放大器的位置如下图所示。
QP3M4012CM
4. 用小型一字型螺丝刀调整放大器的灵敏度。顺时针方向旋转旋钮，则吸嘴的检测尺寸变
小。
QP3M4004CM
第 2 章 传感器的调整 第 4 部
QP-341E/351E-MM 机械手册 4-2-6 Edition 1.0
5. 选择[关闭], [吸嘴尺寸]。选择 10mm 吸嘴后按下[设定]键。此时会转入等待[起动]状态。
按下[起动]键,开始进行吸嘴尺寸检查。
6. 重复前面的 4、5 项，调整放大器，使画面上显示的吸嘴尺寸尽可能接近 10mm。
7. 以同样的方法，选取 2.5mm 的吸嘴，重复 1∼5 的顺序。
8. 待到 10mm 和 2.5mm 的吸嘴都能正确测定时，再安装上传感器放大器的塑料罩。
2.7
2.72.7
2.7
压缩气体压力传感器
压缩气体压力传感器压缩气体压力传感器
压缩气体压力传感器

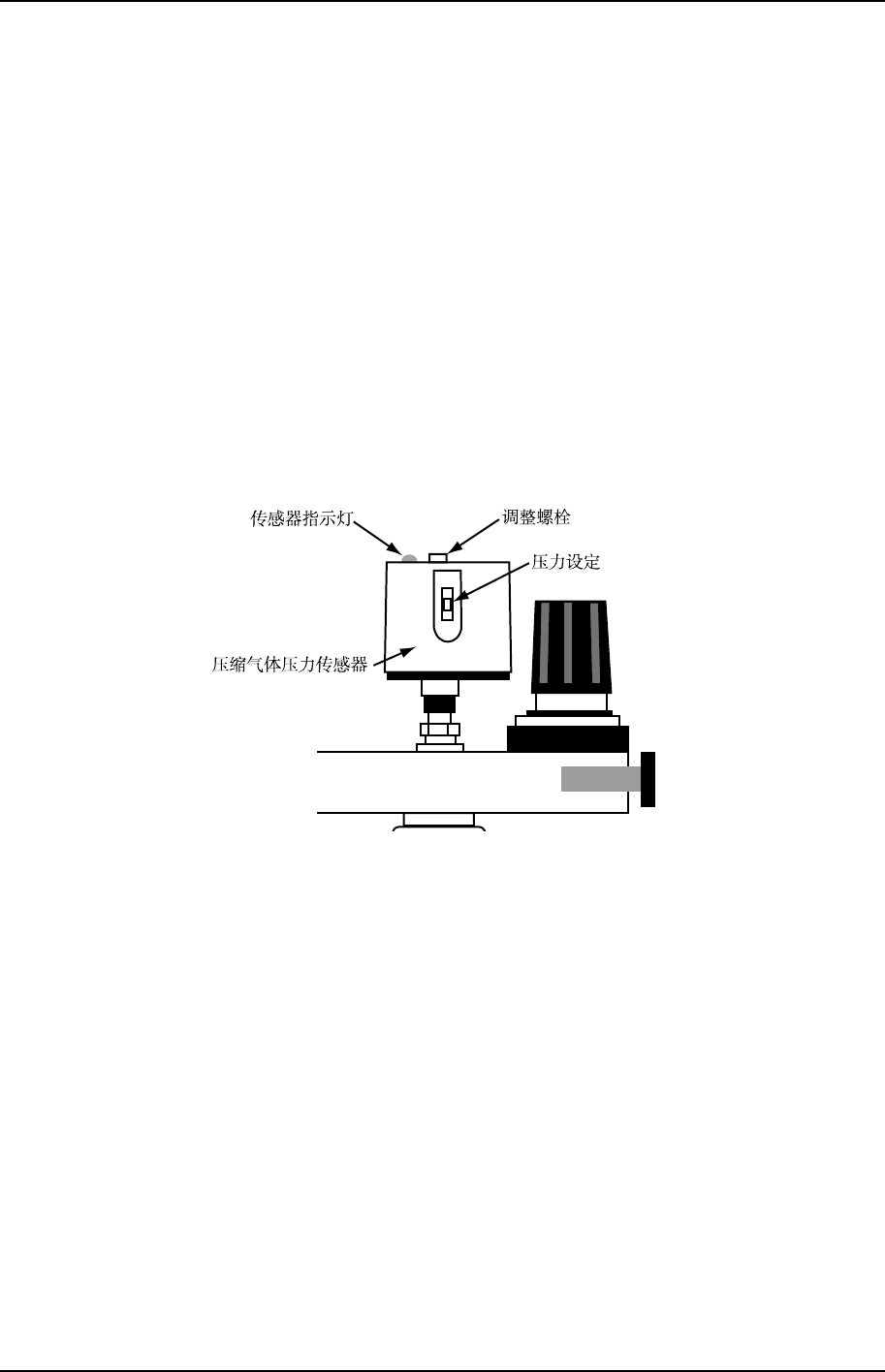

该传感器检测压缩气体压力的下降。
1. 将传感器严格设定为 0.4MPa。如果没有设定此值，请用一字型螺丝刀调整为 0.4MPa。
压缩气体压力超过设定值时，传感器上部的指示灯亮。
QP3M4005CM
