7-1
第7章. 元件的登记
用于登记PCB作业必要的部件、编辑与部件有关的数据。
MM管理的部件数据都有 PCB Part, Local Part Library, Standard Part DB 。
PCB Part: 登记在PCB文件的部件。
Local Part Library: MMI安装在设备后登记的部件。
Standard Part DB: 管理安装MMI时同时设置的部件数据的DB

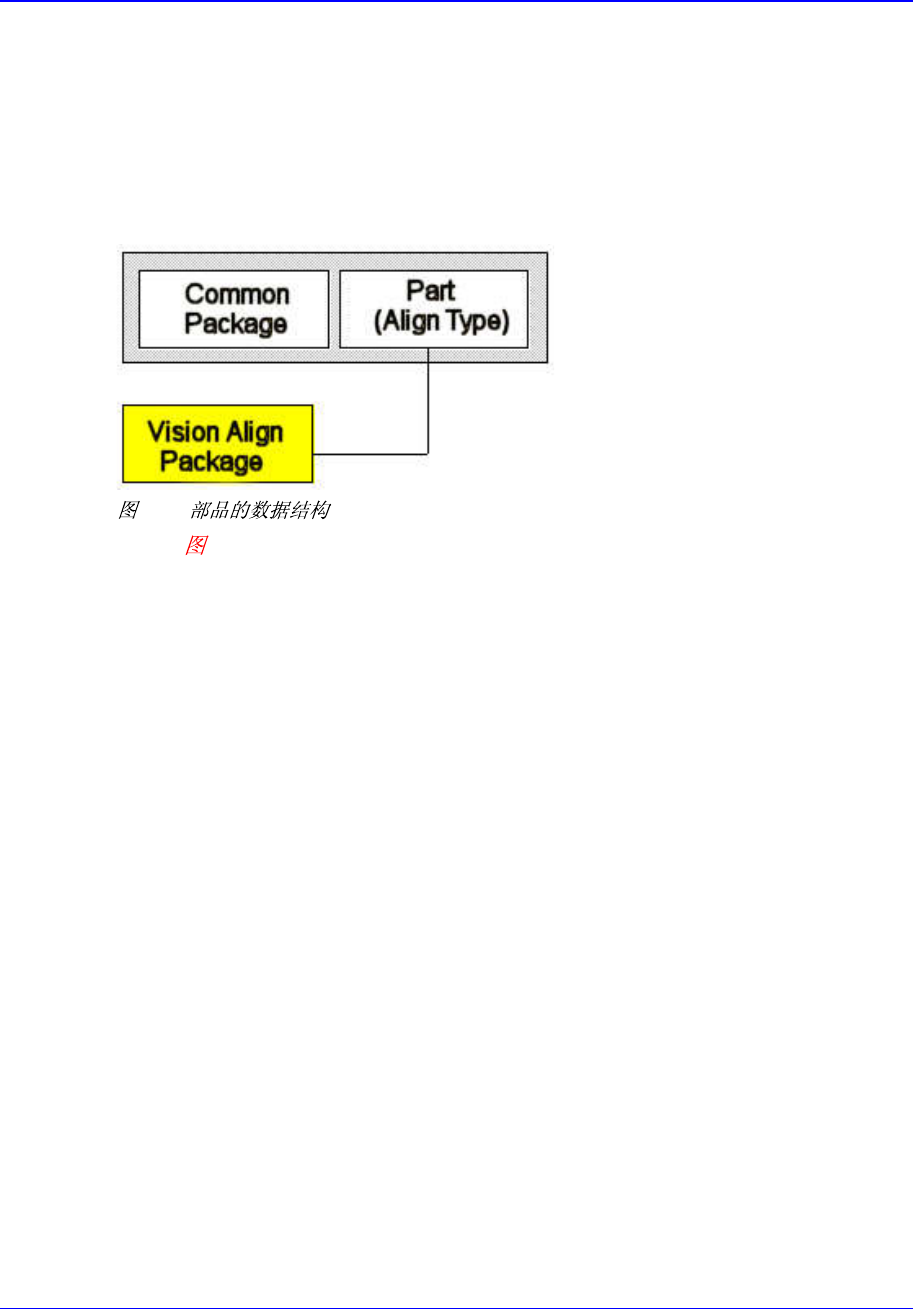

部件数据的构造如下。
7-1.
如以上 7-1 所示，部品数据必须具备管理部品名称和尺寸的 “元件”和具有与设
备连贯的数据的“Common Package”。
根据元件形状的识别方法而设置Align Type，“Vision Align”是通过Vision Camera
识别元件形状的。而且管理数据会根据个别Align Type的不同而不同，Vision Alig
n Type以“Vision Align Package”区别。 现在要适用的排列数据设定在 “元件”
的排列形式。
供给部件的供给装置及适用在部件吸附与贴装的吸嘴还有操纵空压条件及驱动速度
有关参数等信息的部分叫做 “Common Data” 。
各 PCB 管理该 PCB 上作业的所有部品的元件数据，而且把部品数据储存在设备的
Local Part DB。编辑新的 PCB 的部品数据时可以拷贝使用储存在 Local Part
DB 的部品数据。编辑 Local Part DB 上没有的新的部品数据时，如果 Local Part
DB 上有类似的部品，可以把这个部品的数据从 Local Part DB 拷贝后编辑，或从
标准 Part DB 拷贝标准部品数据后编辑。标准 Part DB 是对一般常用的

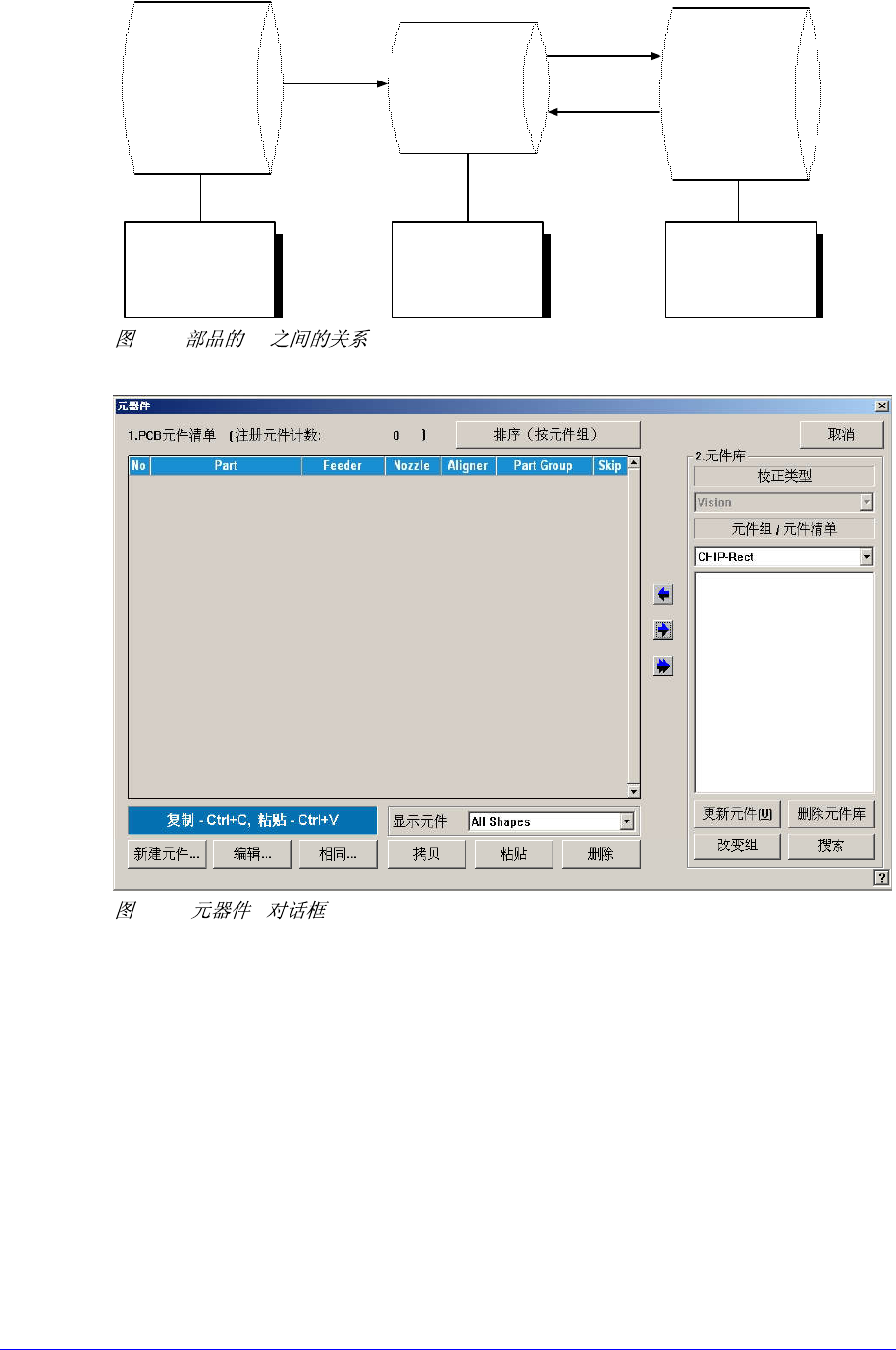

元件的数据由设备的开发厂商提供的DB。以下图示，表达各部品数据之间的相互
关系。
7-2
Standard
Part DB
PCB Part
Local
Part DB
모든
PCB
에
적용
각
PCB
에서
관리
각 장비에서
관리
저장
복사
새 부품
생성
7-2. DB
选择<元件>命令时的初始画面如下。
7-3. “ ”
<1. PCB元件清单> 领域
显示现在已经登记的部品清单。
<Part> 列
显示部品的名称。
<Feeder> 列
表示供应部品的Feeder种类。
<Nozzle1> 列
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
CN030, CN040, CN065, CN140, CN220, CN400N, CN750, CN110
<Nozzle2> 列
表示吸着部品的辅助吸嘴。不能使用主吸嘴时，使用辅助吸嘴。吸嘴的种
生成新部品
储存
拷贝
适用于所有的
PCB
在各 PCB 管理 在各装备管理
7-3
类与主吸嘴同样。
<Part Group> 列
表示部品的 Part Group。
<Skip> 列
选择此校验盒， PCB 作业时相应部件被除外。
<2. 元件库> 领域
显示设备管理的Local Part DB的部品清单。
<校正类型> 组合框
选择需要显示的部品的排列方式。 但把视觉校正用默认使用。
视觉: 用视觉照相机进行排列。
<元件组&元件清单> 领域
<元件组> 组合框: 选择需要显示的部品组。可选择的部品组如下。
(CHIP-Circle, CHIP-Rect, Chip-Tantal, Chip-Aluminum, Melf:, TR: TR2:,
Trimmer:, Hemt:, SOP:, SOJ:, SOP2:, SOJ2:, QFP:, PLCC:, PLCC[body]:
Connector, User IC:, BGA, Multi-BGA, Flip Chip)
<元件清单> 清单框
显示在<校正类型>和<元件组>选择的部品相对应的部品数据的清单。
<更新元件> 按钮
追加新的部品（新建一个部品）后，想要添加到Local DB时使用。
在左侧的 <1. PCB Part List> 领域中先选择新登记的部件后 ， 点击
<Copy to Local Part DB> 按钮，复制到相应Part Group的 <Part List>
目录框。另外，选择复制在 <Part List> 目录框的部件后请点击此按钮。
<改变组> 按钮
把选择的元件从当前的元件群变更为另外的元件组。 先选择<Part List>目
录框所要变更的部件后点击此按钮。
<删除元件库> 按钮
把在<元件清单>选择的部品组据从Local Part DB删除。先选择<Part List>
目录框所要删除的部件后点击此按钮。
<搜索> 按钮
点击该按钮则显示如下对话框。
