7-18
抛弃部件的原因是严重超出部件中心进行吸附时，补正中心点后根据补正
量部件移动的程度也随之增大，因此降低贴装程度。
只适用于 Chip-rect, Chip-tantal, Chip-Aluminum, Melf 等。
<EX参数> 按钮
显示与识别有关的细部设定对话框。一般部件时无须设定。

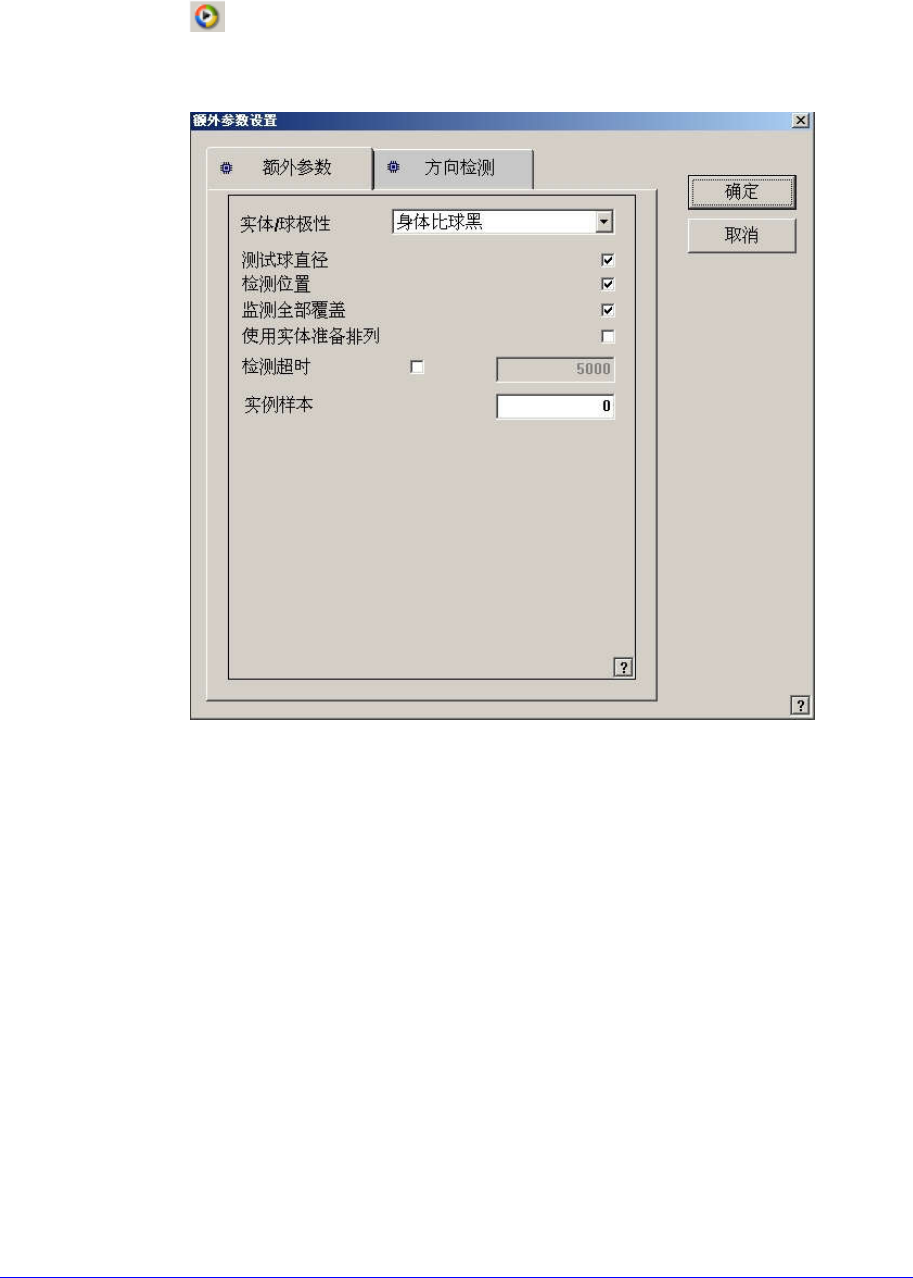

<额外参数> TAP画面
<实体/球极性>校验盒
设置Body和Ball间的亮度。
- 身体比导程黑: Body比 ball暗时.
- 实体比导线轻: Body比 ball亮或者亮度相差不大时
<测试球直径>校验盒
检查各ball的直径校验直径是否在容许值以内。
<测试位置>校验盒
检查各ball的位置，校验位置是否在容许值以内。
<测试全部覆盖>校验盒
此选项已校验，则检查所有ball，当所有ball都在容许误差范围内时
识别成功, 尚未校验时尽管一部分ball出现失败也利用剩余ball计算出
部件的中心。
<使用实体准备排列>校验盒
请点击此处了解和此产品有关的视频资料。
7-19
部件识别时利用部件的Body 信息计算出部件大概的位置。
<检测超时> 校验盒
部件识别时设定识别时间(单位 msec)
<实体样板> 编辑框
Body识别时设定Sampling程度。 (0~10, 0 : auto)

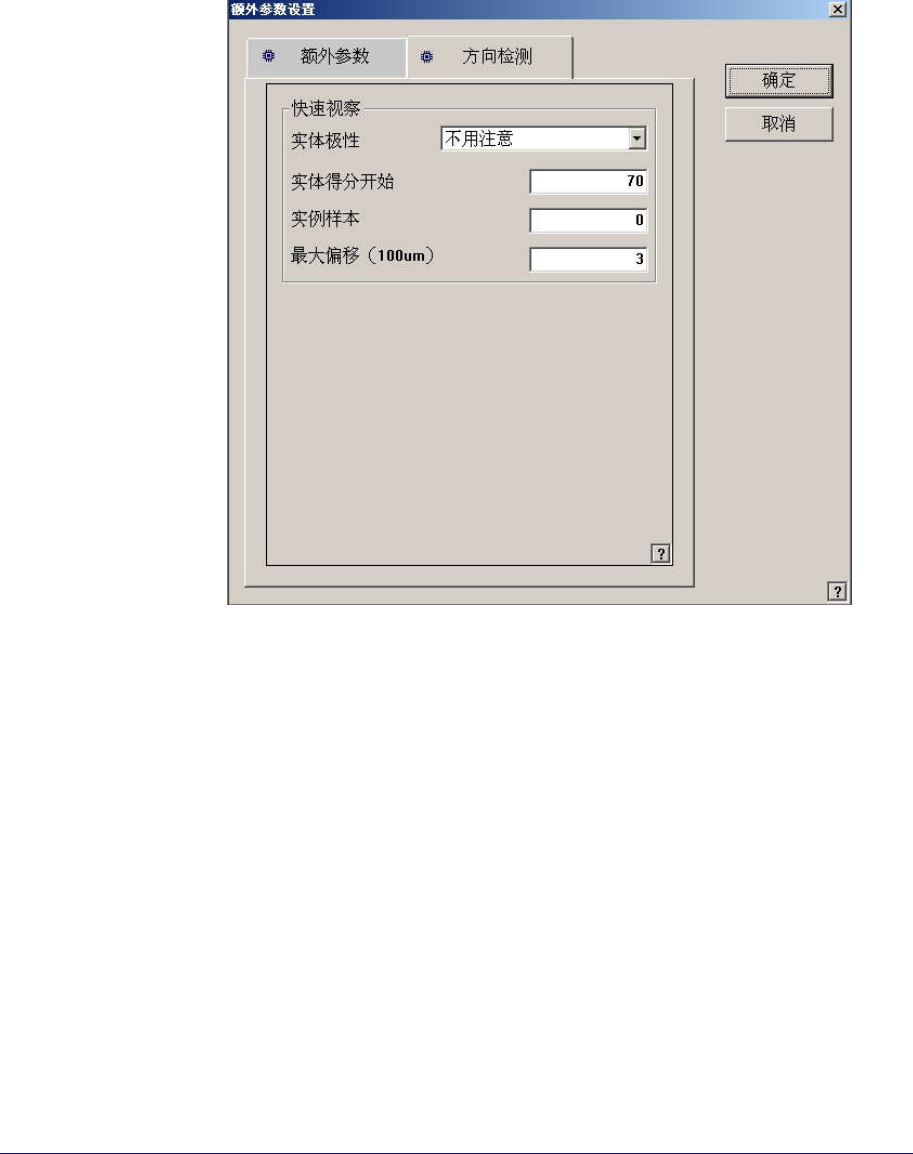

<方向检测> TAP画面
<实体极性> 组合框
设置要执行方向检验 Body的 Polarity。
不用注意: 要执行方向检验的Body跟Polarity无关地进行识别时选择
。
黑夜灯: 要执行方向检验的Body比背景暗时选择。
点亮: 要执行方向检验的Body比背景亮时选择。
<实体得分开始>编辑框
设置要执行方向检验 Body的 Threshold。 (0~100)
<实例样本>编辑框
设置要执行方向检验 Body的 Sampling程度。 (0~10, 0 : auto)
<最大偏移(100um)> 编辑框
设置要执行方向检验 Body的最大容许误差。 (0~10)
<Move> 按钮

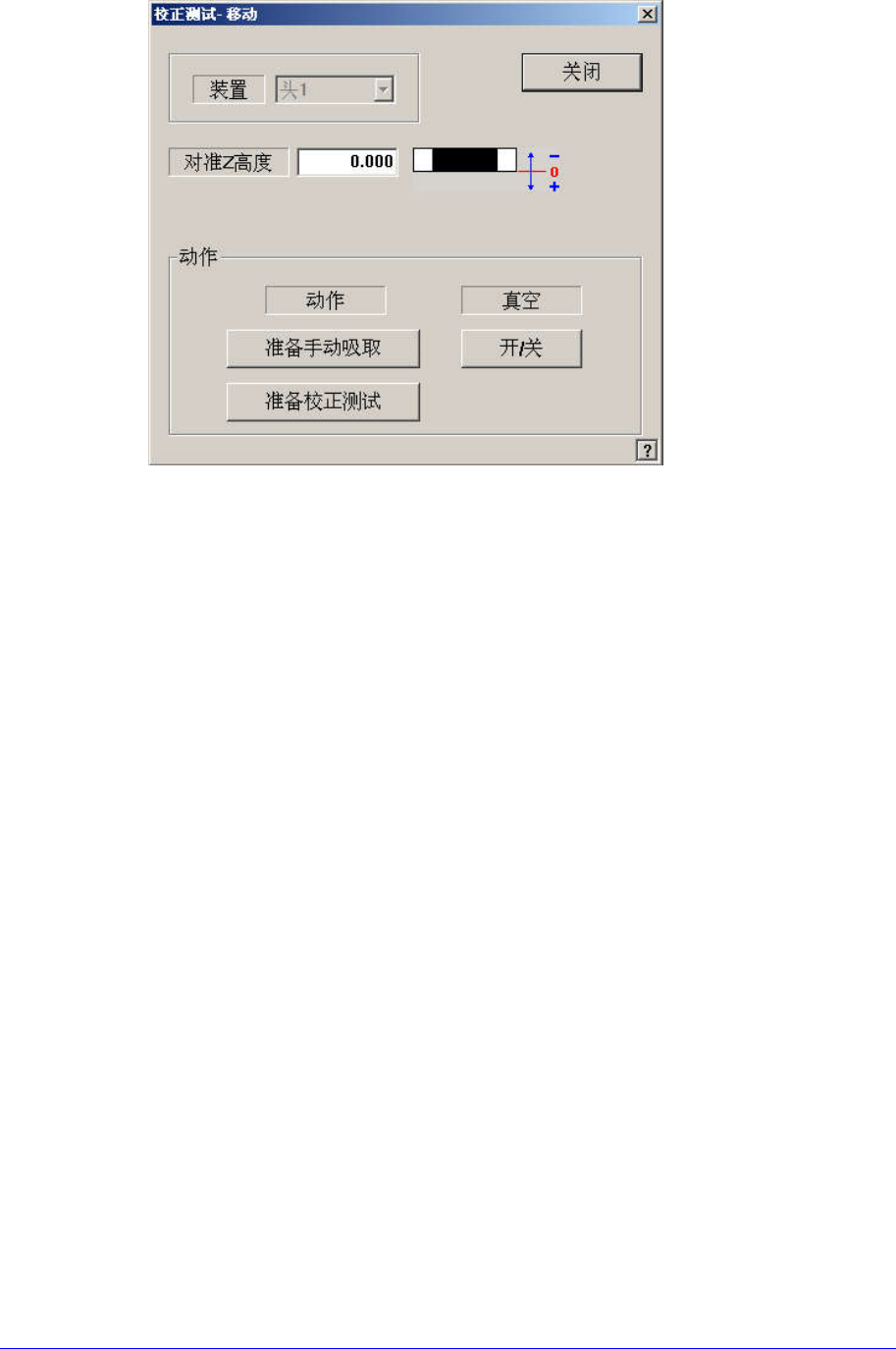

用于手动吸附部件进行部件识别检验。点击此按钮则显示如下对话框。
7-20
<装置> 组合框
选择使用在部件识别的摄象机。 可选择的装置如下;
大型凸轮: 选择 Fiducial Camera。
头 1: 指定 1 号头。
头 2: 指定 2 号头。
头 3: 指定 3 号头。
头 4: 指定 4 号头。
头 5: 指定 5 号头。
头 6: 指定 6 号头。
部件编辑对话框的<相机号.>组合框中设置为 “Fly1 Cam” ~ “Fly6 Cam”
时，<装置> 组合框非激化。(各 Fly Cam相应的磁头设置为默认) 仅在选
择Fix1 Cam～Fix2 Cam时可选择Head1 ~ Head6。
<对准Z 高度> 编辑框
设定需要识别的高度。以部品的底面为准，识别其上面时设定–值，识别其
下面时设定‘+’值。
<动作> 领域
<准备手动吸取> 按钮
为了手动把部件吸附到贴装在磁头的吸嘴末端，把磁头组件移动到 Ho
me 位置。此时，适合吸附部件的吸嘴应提前安装在相应磁头上。
<准备校正测试> 按钮
准备部件识别检验。部件识别Camera为 “Fly Camera” 时, 贴装在磁头
的吸嘴末端的Z轴高度移动到部件识别高度(Align Height), 关闭Mirror
后给部件照射照明。
部件识别Camera为“Fix Camera” 时, 贴装在磁头的吸嘴末端的Z轴高度
移动到安全高度，磁头组件移动到Fix Camera位置后，把吸嘴末端的Z
