7-37  < 自动校正 > 按钮自动算出部品排列数据。详细事项请参照 “ 7.1.2.2 CHIP -Rect “Auto T each 。 7.1.3.2. SOJ 部品的数据设定设定有关 SOJ 部品排列数据。  7-20. “ = SOJ ”  < 相机号 > 组合框选择识别部品的摄象机。详细事项请参照 “ 7.1 .1 Ali gn Dat a ( 7-1 4 ) ” …

7-36

 <引脚间距> 编辑框

设定引脚之间的间距。

 <引脚足部> 编辑框

设定引脚接触到底面的距离。

 <引脚长度> 编辑框

设定能显示到校正照像机的引脚的长度。

此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。

<选项> 领域

设定校正选项的数据。详细事项请参照 “7.1.1 Align Data (7-14 )” 。

<轮廓> 按钮

使用设定的Align 数据把部件的外形显示在SM321VIS 窗口。

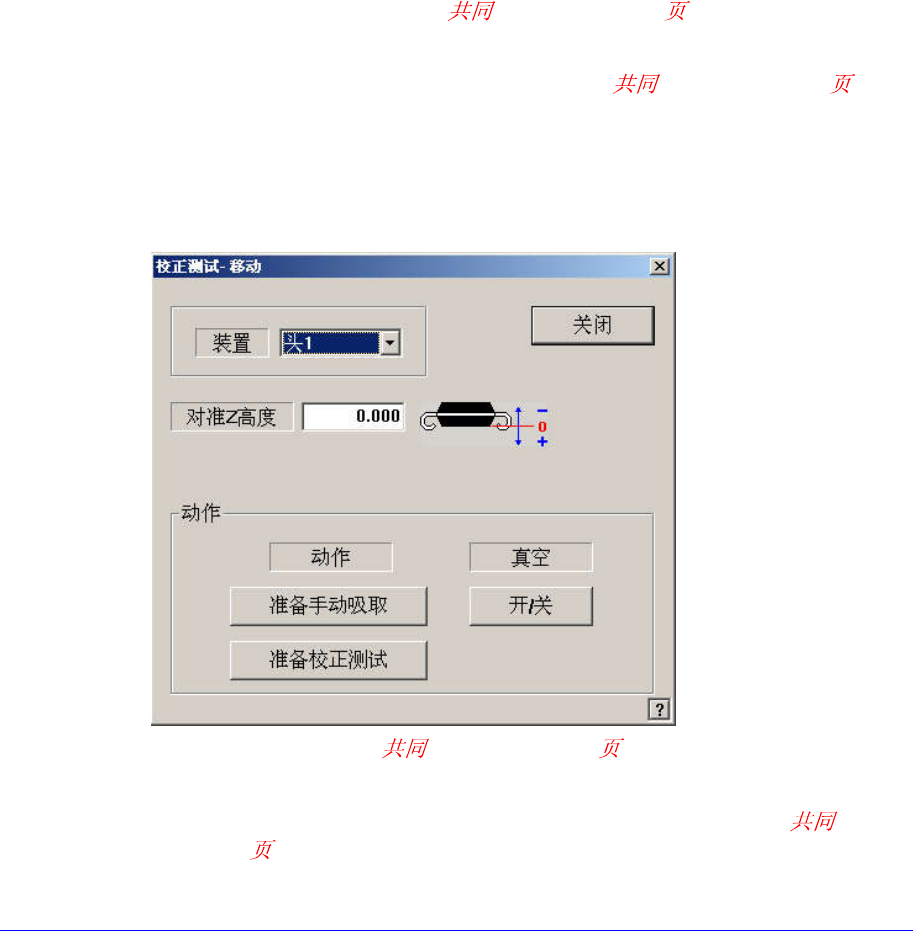

<Move> 按钮

用于手动吸附部件指定部件识别检验。

详细事项请参照 “7.1.1 Align Data (7-14 )” 。

<测试> 按钮

使用设定的Align 数据执行部件识别检验。详细事项请参照 “7.1.1 Align

Data (7-14 )” 。

<抓取图像> 按钮

阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值

进行保存，帮助指定最佳的照明值。详细事项请参照 “7.1.1 Align Data (

7-14 )” 。

<制图> 按钮

在对各零部件有了认识了解以后，MMI 会将这些认识了解综合起来，通过 SM

321VIS 窗向您展示各零部件的样式。

7-37

<自动校正> 按钮

自动算出部品排列数据。详细事项请参照 “7.1.2.2 CHIP-Rect

“Auto Teach。

7.1.3.2. SOJ 部品的数据设定

设定有关SOJ 部品排列数据。



7-20. “ = SOJ”

<相机号> 组合框

选择识别部品的摄象机。详细事项请参照 “7.1.1 Align Data (7-14 )”

。

<亮度控制> 按钮

设定识别部品用摄象机的照明度。详细事项请参照 “7.1.1 Align Data (7-

14 )” 。

<尺寸> 领域

设定排列尺寸。

 <脚数> 编辑框

设定单边的引脚数量。

 <缺少脚数> 编辑框

设定引脚组的中间空位的数量。

 <总数 Y > 编辑框

表示部品在 Y 轴方向的整体长度。

 <本体 X> 编辑框

设定部品身的 X 轴方向的尺寸。

请点击此处了解和此产品有关的视频资料。

7-38

 <本体 Y> 编辑框

设定部品身的 Y 轴方向的尺寸。

 <误差> 编辑框

输入部件数据的余量。基本值为 30%。

 <引脚宽度> 编辑框

设定引线的宽度。
