<运算法则> 编辑框
选择BGA部件识别算法。可选择的算法如下。
Ball: 只利用Ball进行识别。用于像PBGA Ball的区分明确的BGA。
Ball & Body: 同时考虑部件本体(Body)和Ball。 用于像CBGA Ball和本体
很难区分开的BGA。
<直径> 编辑框
设定球形的直径。
<间距X> 编辑框
输入从Ball的中心到相邻的Ball中心的 X 距离。 “Check”或 “Rev. Check”
时，应视为空白处有Ball进行设定。
<间距Y> 编辑框
输入从Ball的中心到相邻的Ball中心的 X 距离。 “Check”或 “Rev. Check”
时，应视为空白处有Ball进行设定。
<显示大小> 编辑框
它是 Ball 的实际尺寸和视角图上的球形尺寸的比率。比如说，如果此值数
为 1，说明图象按实际尺寸来显示。如果此值数为 0.9，说明图象按实际尺
寸的 90%来显示。
<分数> 编辑框
它是对球形进行识别时，把各个球形的一致性数字化的值数。比如说，此
值数为 1000，说明完全一致。一般设定为 600。如果此值数设定得太小，
将会降低识别精度。如果太大，其识别结果出现不合格的情况比较多。
<误差> 编辑框
是Ball的容许误差。 设置为对<Ball Pitch>的百分比。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
设定校正选项的数据。
<GAP> 按钮
在球形排列当中有空位的 Ball 时，设定空位的球形。只有<栅格类型>为
“Regular”时处于活性化状态。
单击此按钮时 显示以下对话框。
请点击此处了解和此产品有关的视频资料。
7-57
7-29. “BGA Ball Gap”
以上矩阵表示当前的球形状态。其中白色为球形。在这种状态下，需要删
除特定领域的球形，首先要指定将要选择的领域。按着鼠标的左边按钮不
放往一边拖拉就可以设定选择领域。被选择的领域的 球形颜色将会变更。

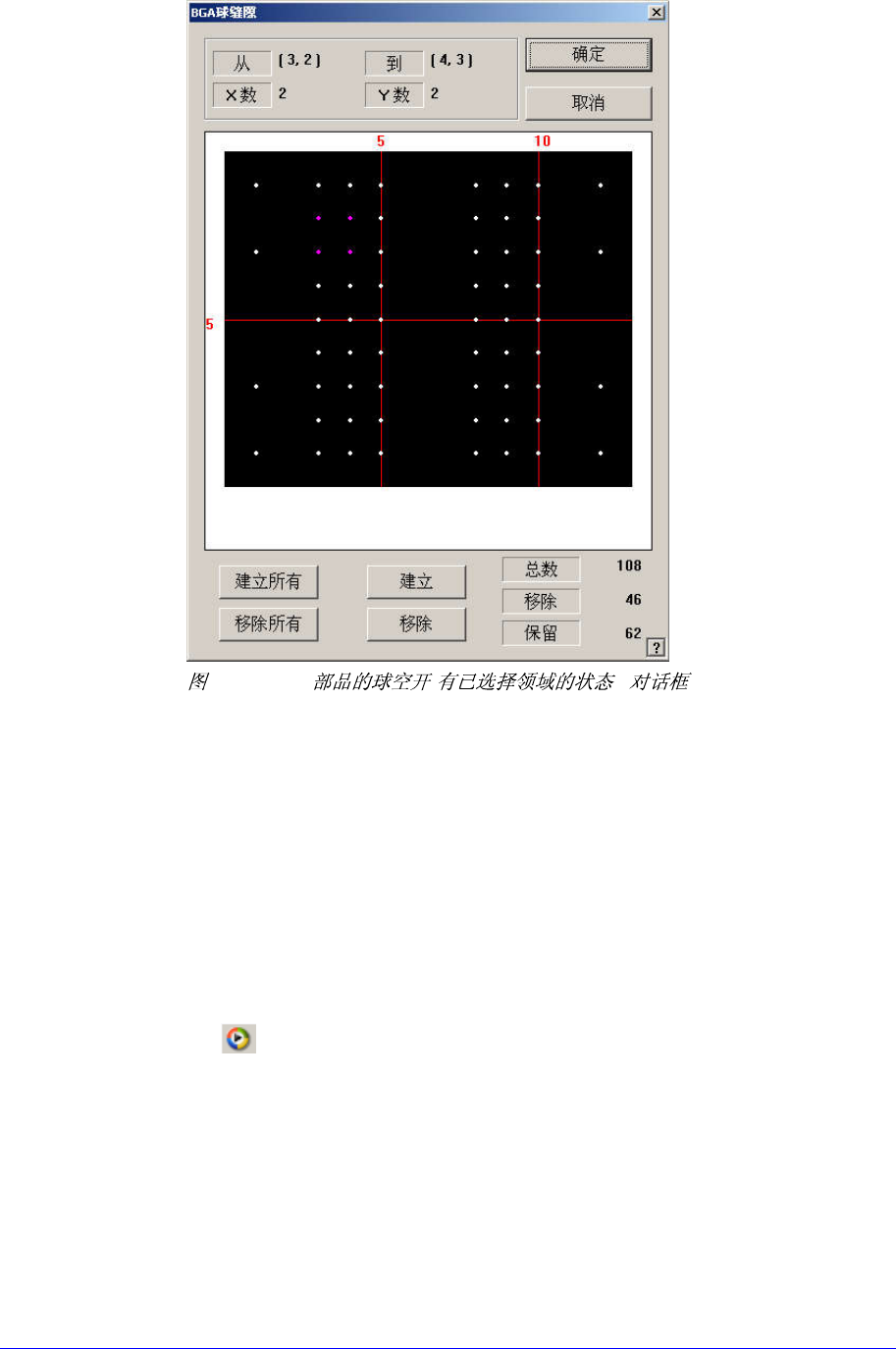

以下表示从(3, 2) 球形到(4, 3) 球形选择X轴方向的2个, Y轴方向的2个共
计4个Ball的画面。
7-58
7-30. “BGA - ”
<建立所有> 按钮
生成所有的球形。
<移除所有> 按钮
删除所有的球形。
<建立> 按钮
生成选择领域的球形。
<移除> 按钮
删除选择领域的球形。
从以上画面，删除选择领域的球形之后的画面如下。
请点击此处了解和此产品有关的视频资料。
