7-29
7-14. “Auto Teach the selected part-Good”
<结果>
显示Auto Teach成功与否。
<更新> 按钮
保存用Auto Teach求出的部件 Align数据，关闭对话框。
<取消> 按钮
忽略用Auto Teach求出的部件 Align 数据，关闭对话框。
<校正数据> 领域
显示 Auto Teach结果数据。 Auto Teach失败则显示如下消息框。
7-15. “Auto Teach the selected part-Bad”
请点击此处了解和此产品有关的视频资料。
7-30
7.1.2.3. Melf 部品的数据设定
设定Melf 部品的排列数据。
7-16. “ = Melf”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<本体 X> 编辑框
设定部品的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品的 Y 轴方向的尺寸。
<引脚宽度> 编辑框
设定引脚的 X 轴方向的长度。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在SM321VIS 窗口。
<Move> 按钮
7-31
用于手动吸附部件进行部件检验。详细事项请参照 “7.1.1 Align Data (7-1
4 )” 。
<测试> 按钮
使用设定的Align 数据执行部件识别检验。详细事项请参照 “7.1.1 Align
Data (7-14 )” 。
<抓取图像> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
7.1.2.4. TR 部品的数据设定
设定关于TR 部品的排列数据。

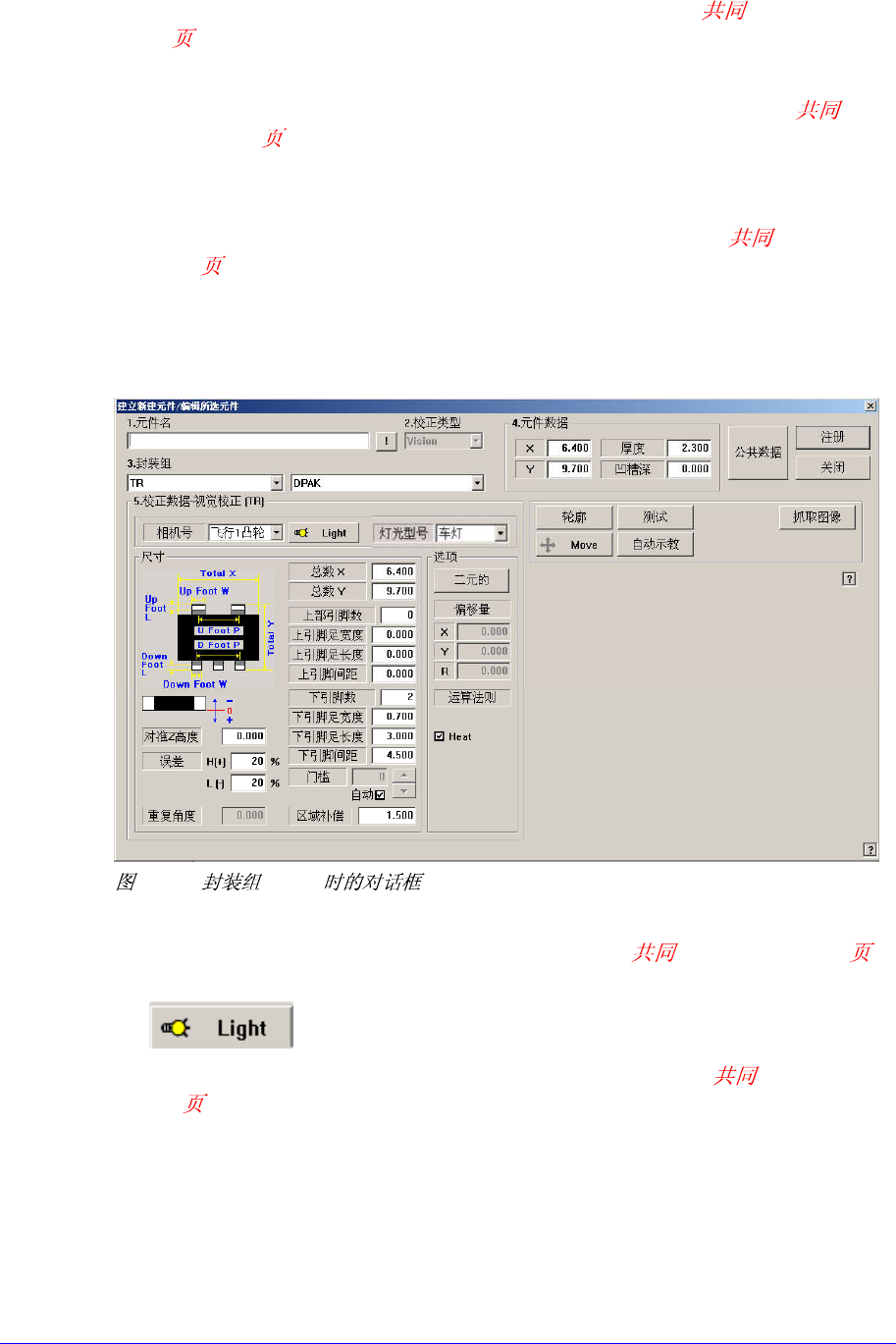

7-17. “ = TR”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<总数 X> 编辑框
设定部品的 X 轴方向的尺寸。
<总数 Y> 编辑框
