7-6
<4. 元件数据> 领域
设定含部品尺寸的数据。
<X> 编辑框
设定部品的X轴方向尺寸。
<Y> 编辑框
设定部品的Y轴方向尺寸。
<厚度> 编辑框
设定部品的高度（厚度）。
<凹槽深> 编辑框
设定部品的上端部的凹曹的深度。如果没有特别的目的，一般设定为 “0”
。
部品高度不正确情况下会影响到贴装精度，要正确输入部品
高度。
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
<5. 校正数据> 领域
设定部品的校正数据。
在这个领域，显示在<2. 校正类型>和<3. 封装组>选择的数据相对应的排列数
据的编辑画面。
<3. 封装组>中选择数据不同，显示不同的画面。 详细事项请参照 7.1.2 ~ 7.1.8
节。
<公共数据> 按钮
设定与设备连贯的部品数据。按下此按钮时显示以下的对话框，同时按钮的名
称也变更为 “校正数据”。
Thickness
DepthZ
拾取面
请点击此处了解和此产品有关的视频资料。
请点击此处了解和此产品有关的视频资料。
7-7
“校正数据” 按钮显示表达排列数据的画面。
7-5. “ / - ”
<喂料器&吸嘴> 领域
<喂料器> 组合框
选择将供应部品的喂料器形式。可选择的喂料器
形式如下。
SM8L: 用8mm SM带式喂料器(大型)供应部品。
SM8: 用8mm SM带式喂料器供应部品。
SM12: 用12mm SM带式喂料器供应部品。
SM16: 用16mm SM带式喂料器供应部品。
SM24: 用 24mm SM 带式喂料器供应部品。
SM32: 用 32mm SM 带式喂料器供应部品。
SM44: 用 44mm SM 带式喂料器供应部品。
SM56: 用56mm SM带式喂料器供应部品。
SM72: 带式: 用 72mm SM带式喂料器供应部品。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick Feeder: 用Stick喂料器供应部品。
Tray Feeder: 用Tray喂料器供应部品。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
(CN04-S, CN020, CN030, CN040, CN065, CN140, CN220, CN400N,
CN750, CN110, Usmall2, Umedium1, Umedium2, Umedium3, ULarge1,
ULarge2, ULarge3, SpLarge1, SpLarge2, SpLarge3)
<同步检起>领域
Common Data
7-8
是同时吸附允许误差，以部件的大小为基准用百分比表示。如果给较大的
误差值，会很好地完成同时吸附，但是可能会发生吸附错误。
<同步吸取X> 编辑框
以百分比设定同时 吸取 时的X轴方向的允许误差。
<同步吸取Y> 编辑框
以百分比设定同时 吸取 时的Y轴方向的允许误差。
<重试> 组合框
设定没有吸着到部品时重新吸着的次数。可选择的次数为1~3次。
<延时> 领域
设定进行 吸取, 贴装, 废料 时的各种延时时间。
<吸取> 编辑框

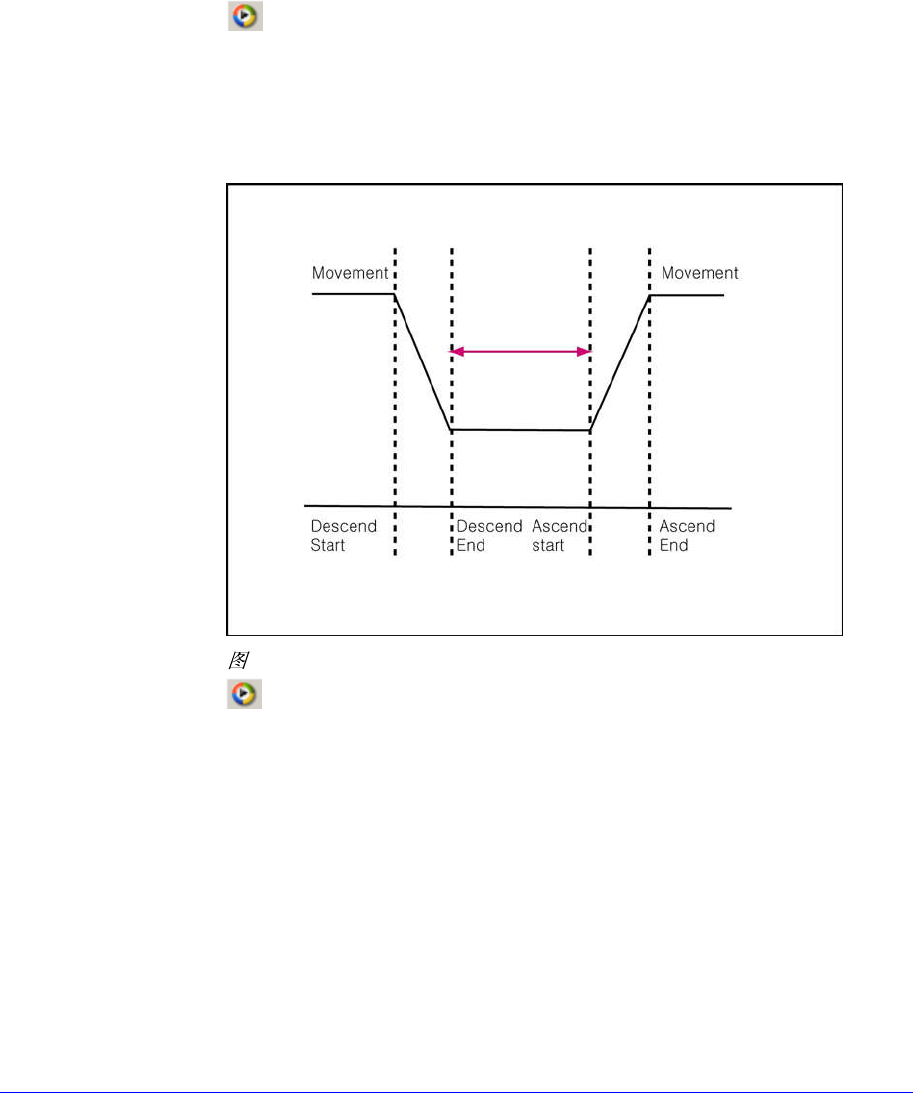

吸取部品时，从Head结束下降动作后停止到重新上升开始的时间。
7-6. Graph of “Pick-Up Delay Time” Graph
<废料> 编辑框
废料部品时，从头结束下降动作后停止到重新上升开始的时间。
<废料真空关闭> 编辑框
废料部品时，从头结束下降动作后停止到关闭真空的时间。
<废料真空打开> 编辑框
1) 废弃部件时，磁头完成下降停止后的从<真空关闭>时开始到<吹气打
开>为止的时间。
2) 单位 : msec (可设置为10 msec单位间隔)
