7-58 7-30. “ BGA - ” < 建立所有 > 按钮 生成所有的球形。 < 移除所有 > 按钮 删除所有的球形。 < 建立 > 按钮 生成选择领域的球形。 < 移除 > 按钮 删除选择领域的球形。 从以上画面，删除选择领域的球形 之后的画面如下。 请点击此处了解和此产品有关的视 频资料。
7-57
7-29. “BGA Ball Gap”
以上矩阵表示当前的球形状态。其中白色为球形。在这种状态下，需要删
除特定领域的球形，首先要指定将要选择的领域。按着鼠标的左边按钮不
放往一边拖拉就可以设定选择领域。被选择的领域的 球形颜色将会变更。
以下表示从(3, 2) 球形到(4, 3) 球形选择X轴方向的2个, Y轴方向的2个共
计4个Ball的画面。
7-58
7-30. “BGA - ”
<建立所有> 按钮
生成所有的球形。
<移除所有> 按钮
删除所有的球形。
<建立> 按钮
生成选择领域的球形。
<移除> 按钮
删除选择领域的球形。

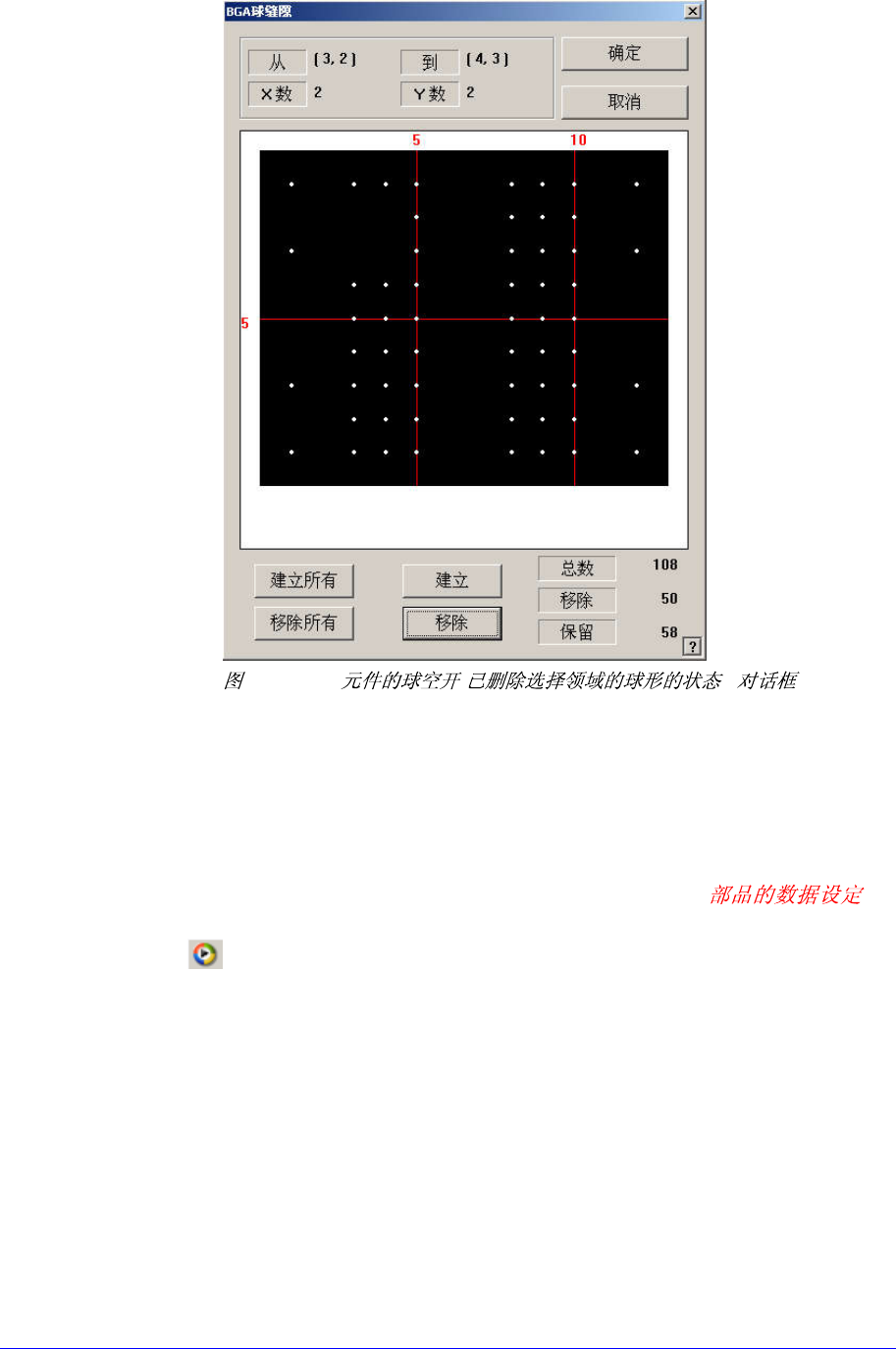

从以上画面，删除选择领域的球形之后的画面如下。
请点击此处了解和此产品有关的视频资料。
7-59
7-31. BGA - ”
<确定> 按钮
储存已设定的球空开的当前状态之后关闭对话框。
<取消> 按钮
忽略已设定的球空开的当前状态直接关闭对话框。
<MFOV类型> 组合框
设定分割识别Type。详细事项请参照 “7.1.4 User IC “的
<MFOV类型> 组合框。
Direction Mark> 按钮
设置BGA方向。
请点击此处了解和此产品有关的视频资料。
