7-4 < 搜索 > / < 搜索结果 > 领域 <Part Na me> 编辑 框中输入所 要查 找部件的 名称， 再点击 < 搜索 > 按钮 ，则搜索部件 DB 信息其结果显示 在 < 搜索结果 > 领域。 < 增加侧倾 > 按钮 选择 < 搜索 结果 > 领 域显 示的 搜索 结果部 件，再 点击 此按 钮，则 把相 应 部件添加在 “…
7-3
类与主吸嘴同样。
<Part Group> 列
表示部品的 Part Group。
<Skip> 列
选择此校验盒， PCB 作业时相应部件被除外。
<2. 元件库> 领域
显示设备管理的Local Part DB的部品清单。
<校正类型> 组合框
选择需要显示的部品的排列方式。 但把视觉校正用默认使用。
视觉: 用视觉照相机进行排列。
<元件组&元件清单> 领域
<元件组> 组合框: 选择需要显示的部品组。可选择的部品组如下。
(CHIP-Circle, CHIP-Rect, Chip-Tantal, Chip-Aluminum, Melf:, TR: TR2:,
Trimmer:, Hemt:, SOP:, SOJ:, SOP2:, SOJ2:, QFP:, PLCC:, PLCC[body]:
Connector, User IC:, BGA, Multi-BGA, Flip Chip)
<元件清单> 清单框
显示在<校正类型>和<元件组>选择的部品相对应的部品数据的清单。
<更新元件> 按钮
追加新的部品（新建一个部品）后，想要添加到Local DB时使用。
在左侧的 <1. PCB Part List> 领域中先选择新登记的部件后 ， 点击
<Copy to Local Part DB> 按钮，复制到相应Part Group的 <Part List>
目录框。另外，选择复制在 <Part List> 目录框的部件后请点击此按钮。
<改变组> 按钮
把选择的元件从当前的元件群变更为另外的元件组。 先选择<Part List>目
录框所要变更的部件后点击此按钮。
<删除元件库> 按钮
把在<元件清单>选择的部品组据从Local Part DB删除。先选择<Part List>
目录框所要删除的部件后点击此按钮。
<搜索> 按钮
点击该按钮则显示如下对话框。
7-4
<搜索> / <搜索结果> 领域
<Part Name> 编辑框中输入所要查找部件的名称，再点击 <搜索>按钮
，则搜索部件DB信息其结果显示在 <搜索结果> 领域。
<增加侧倾> 按钮
选择<搜索结果> 领域显示的搜索结果部件，再点击此按钮，则把相应
部件添加在 “Part”对话框的 PCB Part List。
<Copy to PCB Part> 按钮
把在<2. 元件库>领域的 <元件清单>选择的部品清单拷贝到<1. PCB元件清单>
领域。
<Copy to Local Part DB> 按钮
把在<1. PCB 元件清单>领域选择的部品数据拷贝到Local Part DB。
<Copy All to Local Part DB> 按钮
把<1. PCB元件清单>领域的所有部品数据拷贝到Local Part DB。
<新建元件…> 按钮
登记新部件。详细事项请参照 “7.1 “。
<编辑…> 按钮
编辑所选择的部品数据。
<相同…> 按钮
拷贝所选择的部品数据。此时应设定新的部品名称。
<拷贝> 按钮
拷贝从元件清单箱中选择的部品信息。
7-5
<粘贴> 按钮
把拷贝的部品信息粘贴到元件清单箱。
<删除> 按钮
删除从元件清单箱中选择的部品。
<取消> 按钮
取消所编辑内容。
在编辑”元件”对话框当中转移到另外一个画面时，自动地储
存所编辑的内容。

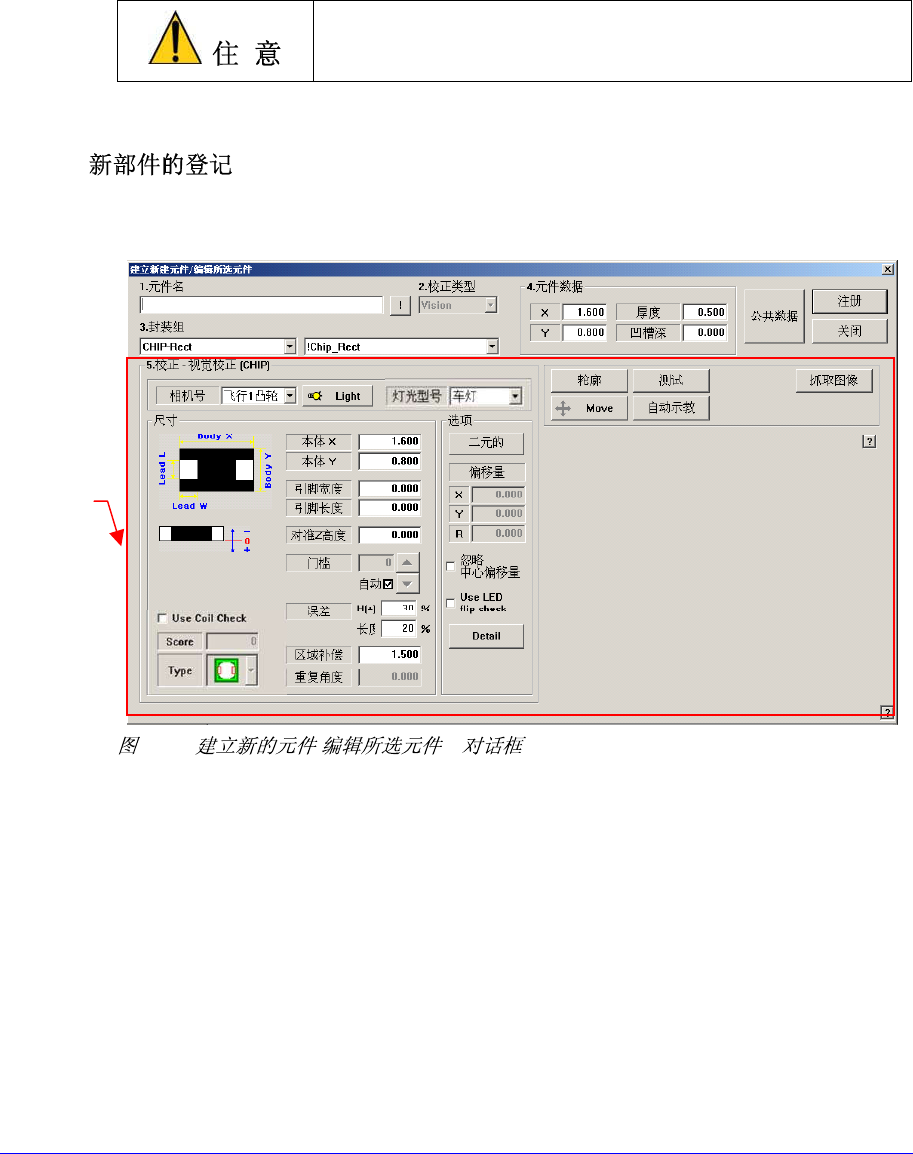

7.1.
它执行登记新的部品的功能。 “Parts” 对话框中点击 <新建元件…> 按钮则显示如
下对话框。
7-4. “ / ”
对共同适用在部件编辑对话框的事项作出说明。
<1. 元件名> 编辑框
设定元件的名称。 元件名称无法输入英文 32 个字符 (国文 16 个字符) 以上。
(使用相同 功能时，从其它PCB 文件获得部品信息)
<2. 校正类型> 组合框
选择校正类型 。 自动设置为 “Vision”。
<3. 封装组> 组合框
选择部品组 。
<Package List> 清单框
显示在<2. 校正类型>和<3. 封装组>选择的数据相对应的部品数据清单。
Align Data
