第七章 元件的登记.pdf - 第29页
7-29 7-14. “ Auto T each the selected part-Good ” < 结果 > 显示 Auto Teach 成功与 否。 < 更新 > 按钮 保存用 Auto Teach 求出 的部件 Ali gn 数据，关闭对话框。 < 取消 > 按钮 忽略用 Auto Teach 求出 的部件 Ali gn 数据，关闭对话框。 < 校正数据 …
7-28
<Use Chip R flip auto check> 校验框
Chip R 부품에 대한 부품 편집 화면에서만 사용하며, Chip R 부품의 뒤
집힘을 검사하는 기능을 사용하기위해 선택합니다.
(Chip-R3216, Chip-R2012, Chip-R1608, Chip-R1005, Chip-R0603, Chip-R0402
등)
设定校正选项的数据。 详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<选项>领域
设定校正选项的数据。 详细内容请参考“7.1.1 Align Data (7-14 ) 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在SM321VIS窗口。
<Move> 按钮
用于手动吸附部件进行部件识别检验。 详细事项请参照 “7.1.1 Align Dat
a (7-14 )” 。
<测试> 按钮
使用设定的Align数据执行部件识别。 详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<抓取图像> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
<自动校正> 按钮
自动算出部品排列数据。成功地执行自动校正时，显示以下的信息框。
* 自动校正只能对CHIP-Rect, TR, TR2,BGA, SOP, SOP2, SOJ, SOJ2, QFP, PLCC,
FLIPCHIP 等部品进行。
7-29
7-14. “Auto Teach the selected part-Good”
<结果>
显示Auto Teach成功与否。
<更新> 按钮
保存用Auto Teach求出的部件 Align数据，关闭对话框。
<取消> 按钮
忽略用Auto Teach求出的部件 Align 数据，关闭对话框。
<校正数据> 领域
显示 Auto Teach结果数据。 Auto Teach失败则显示如下消息框。
7-15. “Auto Teach the selected part-Bad”
请点击此处了解和此产品有关的视频资料。
7-30
7.1.2.3. Melf 部品的数据设定
设定Melf 部品的排列数据。

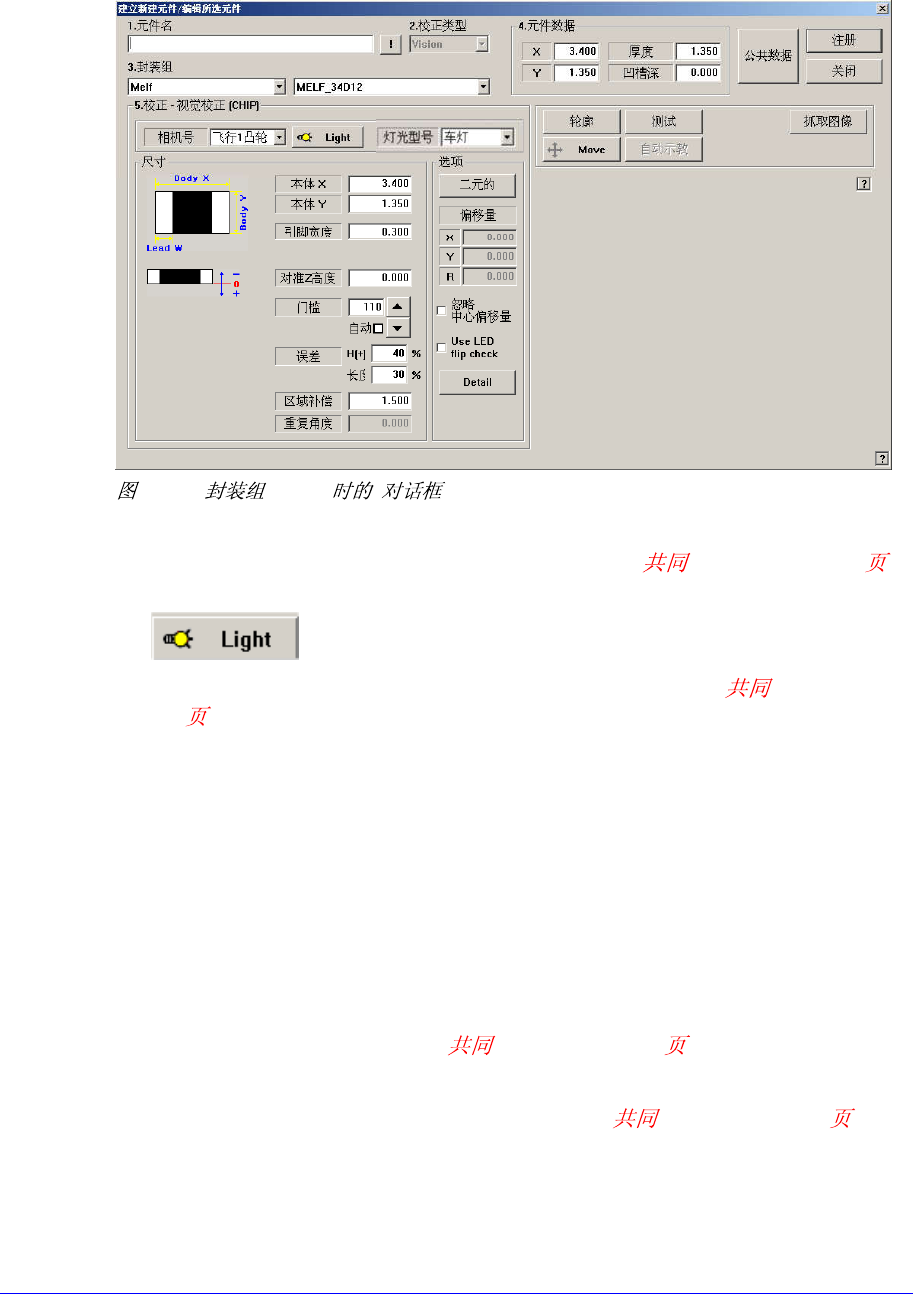

7-16. “ = Melf”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<本体 X> 编辑框
设定部品的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品的 Y 轴方向的尺寸。
<引脚宽度> 编辑框
设定引脚的 X 轴方向的长度。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在SM321VIS 窗口。
<Move> 按钮
