7-27 按钮 设定识别部品用摄象机的照明度。 详细事项请参照 “ 7.1.1 Align Data ( 7- 14 ) ” 。 < 尺寸 > 领域 设定排列尺寸。 < 本体 X> 编 辑框 设定部品的 X 轴方向的尺寸。 < 本体 Y> 编 辑框 设定部品的 Y 轴方向的尺寸。 < 引脚宽度 > 编辑框 设定引脚的 X 轴方向的长度。 < 引脚长…
7-26
<Use LED flip auto check> Check 选择框
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在 SM321VIS窗口。
7.1.2.2. CHIP-Rect 部品数据的设定
设定四角形CHIP元件的排列数据。
7-13. “ = CHIP-Rect”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
正常贴装
倒贴
7-27
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<本体 X> 编辑框
设定部品的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品的 Y 轴方向的尺寸。
<引脚宽度> 编辑框
设定引脚的 X 轴方向的长度。
<引脚长度> 编辑框
设定引脚的 Y 轴方向的长度。
<Use Coil Check> 校验框
识别因不具备部件识别 algorism，而无法准确识别的 Coil 类部件时使用。
<Score> 编辑框
选择<Use Coil Check>校验框时被激活。
识别部件形象时，识别的部件形象与<Type>组合框中选定的 Vision
algorism 数据吻合程度的数值化表示称作“score”。此“score”取值范围在
0~1000 点。
即使此处输入“0”,仍适用基本值 300。
<Type> 组合框
识别时请选择适合识别 Coil 部件的形象。
: 清楚地识别出左右侧的亮区形象时
: 左右侧的亮区形象外侧边缘不清楚时
: 左右侧的亮区形象内侧边缘不清楚时
: 清楚地识别部件中间形象时
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
<Rough Check> 校验框
识别部件时，因所要识别的部件形象与 Vision algorism 的数据不吻合，如
果识别时发生错误，就请选择此校验框。
如果选择此校验框，要识别的部件特定形象与 Vision algorism 相比较即使
有一点不准确，也确认全体部件的编排，如果一致则正常识别部件。
7-28

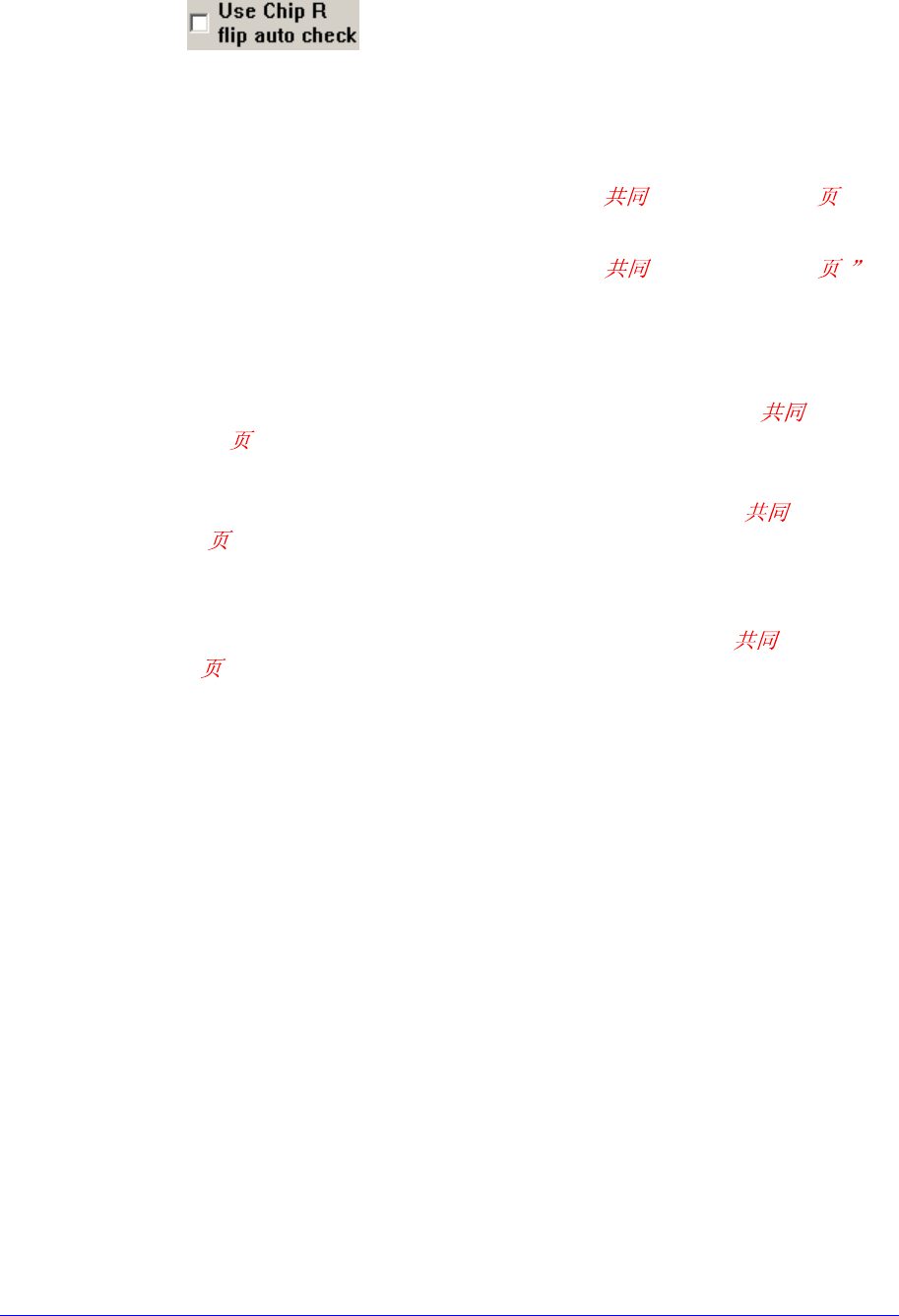

<Use Chip R flip auto check> 校验框
Chip R 부품에 대한 부품 편집 화면에서만 사용하며, Chip R 부품의 뒤
집힘을 검사하는 기능을 사용하기위해 선택합니다.
(Chip-R3216, Chip-R2012, Chip-R1608, Chip-R1005, Chip-R0603, Chip-R0402
등)
设定校正选项的数据。 详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<选项>领域
设定校正选项的数据。 详细内容请参考“7.1.1 Align Data (7-14 ) 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在SM321VIS窗口。
<Move> 按钮
用于手动吸附部件进行部件识别检验。 详细事项请参照 “7.1.1 Align Dat
a (7-14 )” 。
<测试> 按钮
使用设定的Align数据执行部件识别。 详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<抓取图像> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
<自动校正> 按钮
自动算出部品排列数据。成功地执行自动校正时，显示以下的信息框。
* 自动校正只能对CHIP-Rect, TR, TR2,BGA, SOP, SOP2, SOJ, SOJ2, QFP, PLCC,
FLIPCHIP 等部品进行。
