7-23
<开始> 按钮
开始Image Capture 作业。
<取消> 按钮
Image Capture 中中断作业。
<关闭> 按钮
结束对话框。
7.1.2. CHIP 部品数据的设定
7.1.2.1. CHIP-Circle 部品数据的设定
设定有关圆形CHIP部品的排列数据。
7-11. “ = CHIP-Circle”
<相机号> 组合框
选择识别部品的摄象机。详细事项请参照 “7.1.1 Align Data (7-14 )”
。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<本体 X> 编辑框
输入部件的直径。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )”。
7-24
<Option> Area
与部件识别相关的Align 数据中设置Option数据。
<Use LED flip check> 校验框
使用LED颠倒检查功能时选择。
<Detail> 按钮
执行设置详细事项的如下对话框。
7-12. LED flip check
设置贴片的一定领域，比较相应领域的亮度，判断贴片是否颠倒。
Check: Value 为 0 时不使用 LED 的颠倒检查功能。
1 时使用 LED 的颠倒检查功能。
aol_Num: 指设置成检查领域的领域数，请尽量设置两个领域。
检查领域必须设置成与贴片顶面形象具有不同模式的领域。
例如，贴片底面的 部分大体上比周边亮。因此，如果把四角贴片的
边缘 部分设置成检查领域，差异就更清楚。
1st Offset X: 从部件中心到第一个检查领域中心的 X 方向 Offset，单位
是μm。
1st Offset Y: 从部件中心到第一个检查领域中心的 Y 方向 Offset，单位
是μm。
1st Height: 第一个检查领域的高度，单位是μm。
1st Width: 第一个检查领域的宽度，单位是μm。
7-25

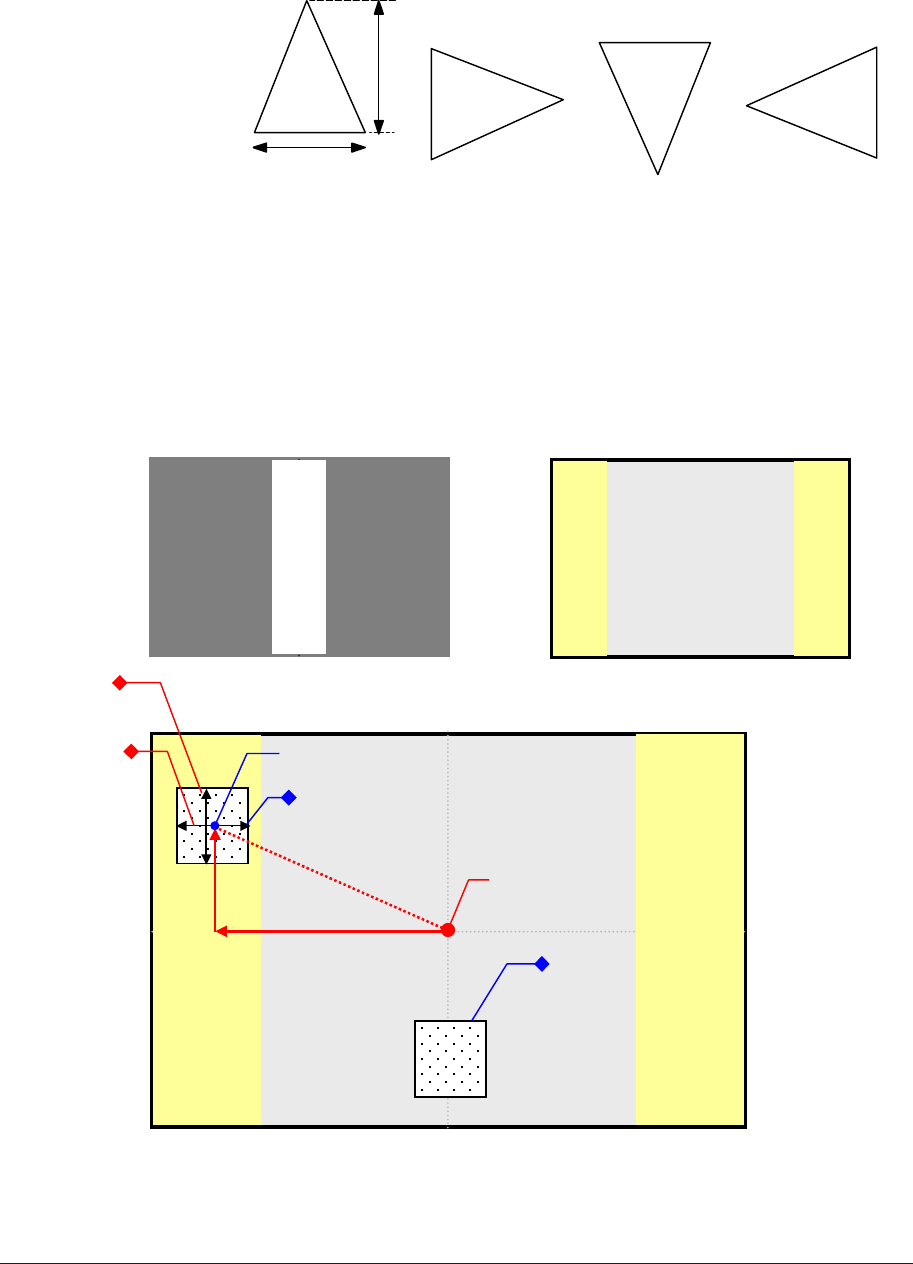

1st Shape: 设置第一个检查领域的形状。
16: 四角形
32~35: 各自按顺时针方向旋转 0, 90, 180, 270 旋转的三角形
높이
폭
1st Polarity: 设置第一个检查领域的极性。
0: 检查领域的亮度比周围亮。
1: 检查领域的亮度比周围暗。
1st [Avrg]: 设置第一个检查领域的平均亮度。基本值为 90。
1st Diff: 设置第一个检查领域的亮度与周围的最小亮度差。亮度用从 0
到 255 的数字表示，0 为最暗，255 最亮。基本值为 50。
高度
宽度
部件的中心
1st Offset X
1st Offset Y
搜索领域的中心
1st Heigh
t
1st Width
2nd 搜索领域
1
st
搜索领域
部件的顶面形象 部件的底面形象
(-) (+)
(+)
(-)
