7-59
7-31. BGA - ”
<确定> 按钮
储存已设定的球空开的当前状态之后关闭对话框。
<取消> 按钮
忽略已设定的球空开的当前状态直接关闭对话框。
<MFOV类型> 组合框
设定分割识别Type。详细事项请参照 “7.1.4 User IC “的
<MFOV类型> 组合框。
Direction Mark> 按钮
设置BGA方向。
请点击此处了解和此产品有关的视频资料。
7-60
以外的项目请参照 “7.1.1 Align Data (7-14 )”
<轮廓> 按钮
使用设定的Align数据把部件的外形显示在SM321VIS窗口。
<Move> 按钮
用于手动吸附部件进行部件识别。
详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<测试> 按钮
使用设定的Align数据进行部件识别。 详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<制图> 按钮
在对各零部件有了认识了解以后，MMI会将这些认识了解综合起来，通过
SM321VIS窗向您展示各零部件的样式。。
<抓取图像> 按钮
7-61
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
7.1.8. FLIP CHIP 部品的数据设定
设定有关FLIP CHIP 部品的排列数据。

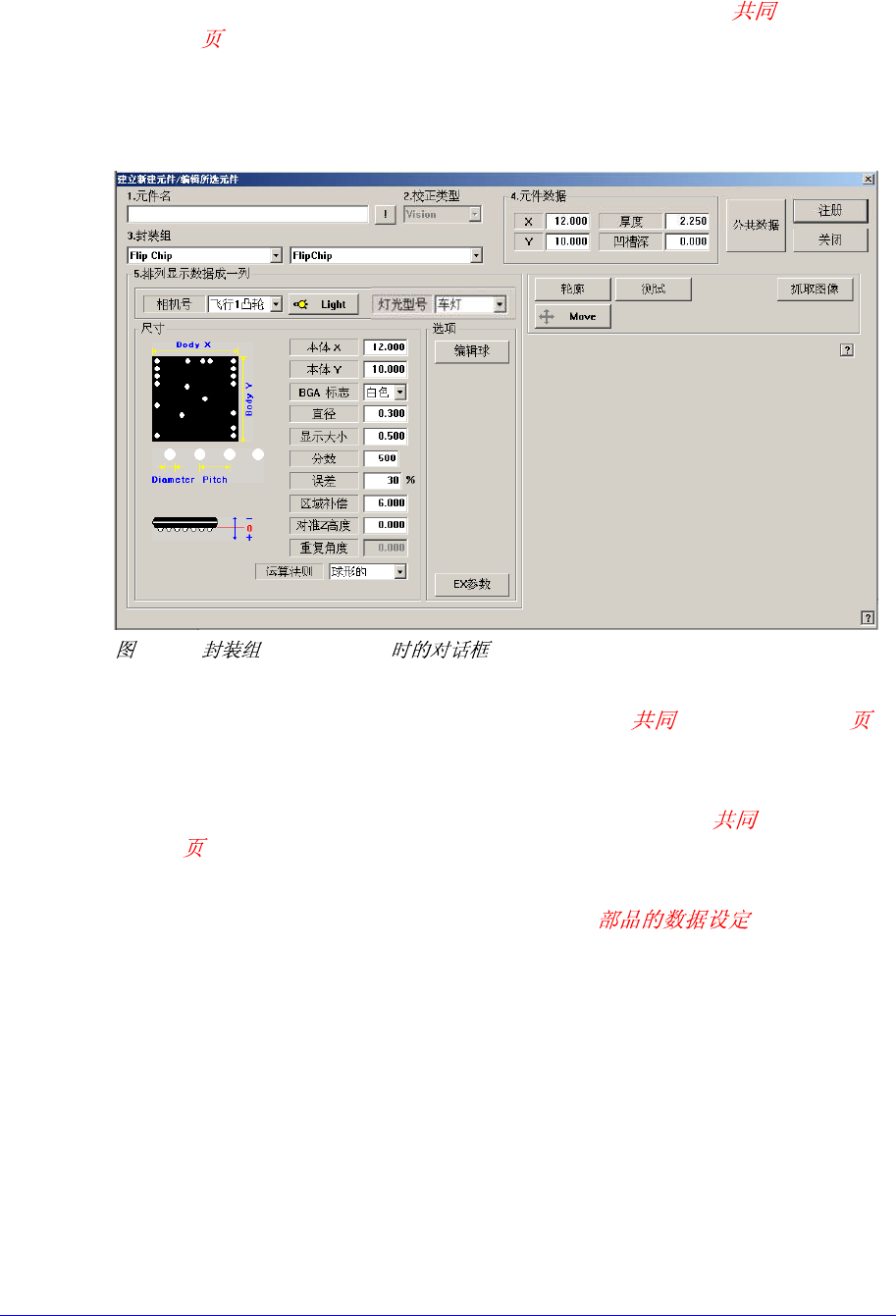

7-32. “ = Flip Chip”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
<亮度控制> 按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )”。
<尺寸> 领域
设定排列尺寸。 详细事项请参照 “7.1.7 BGA “的 <尺寸> 领
域”。
<选项> 领域
设定校正选项的数据。
<编辑球> 按钮
编辑各球的位置。
