7-28 <Use Chip R flip auto check> 校验框 Chip R 부품에 대한 부품 편 집 화면에서만 사용하며 , Chip R 부품의 뒤 집힘을 검사하는 기능을 사 용하기위해 선택합니다 . (Chip-R3216 , Chip-R2012, Chip-R1 608, Chip-R1005, Chip-R0 603, Chi p-R0402 등 ) 设定校正选项的数据。 详细事项…
7-27
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<本体 X> 编辑框
设定部品的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品的 Y 轴方向的尺寸。
<引脚宽度> 编辑框
设定引脚的 X 轴方向的长度。
<引脚长度> 编辑框
设定引脚的 Y 轴方向的长度。
<Use Coil Check> 校验框
识别因不具备部件识别 algorism，而无法准确识别的 Coil 类部件时使用。
<Score> 编辑框
选择<Use Coil Check>校验框时被激活。
识别部件形象时，识别的部件形象与<Type>组合框中选定的 Vision
algorism 数据吻合程度的数值化表示称作“score”。此“score”取值范围在
0~1000 点。
即使此处输入“0”,仍适用基本值 300。
<Type> 组合框
识别时请选择适合识别 Coil 部件的形象。
: 清楚地识别出左右侧的亮区形象时
: 左右侧的亮区形象外侧边缘不清楚时
: 左右侧的亮区形象内侧边缘不清楚时
: 清楚地识别部件中间形象时
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
<Rough Check> 校验框
识别部件时，因所要识别的部件形象与 Vision algorism 的数据不吻合，如
果识别时发生错误，就请选择此校验框。
如果选择此校验框，要识别的部件特定形象与 Vision algorism 相比较即使
有一点不准确，也确认全体部件的编排，如果一致则正常识别部件。
7-28
<Use Chip R flip auto check> 校验框
Chip R 부품에 대한 부품 편집 화면에서만 사용하며, Chip R 부품의 뒤
집힘을 검사하는 기능을 사용하기위해 선택합니다.
(Chip-R3216, Chip-R2012, Chip-R1608, Chip-R1005, Chip-R0603, Chip-R0402
등)
设定校正选项的数据。 详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<选项>领域
设定校正选项的数据。 详细内容请参考“7.1.1 Align Data (7-14 ) 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在SM321VIS窗口。
<Move> 按钮
用于手动吸附部件进行部件识别检验。 详细事项请参照 “7.1.1 Align Dat
a (7-14 )” 。
<测试> 按钮
使用设定的Align数据执行部件识别。 详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<抓取图像> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
<自动校正> 按钮
自动算出部品排列数据。成功地执行自动校正时，显示以下的信息框。
* 自动校正只能对CHIP-Rect, TR, TR2,BGA, SOP, SOP2, SOJ, SOJ2, QFP, PLCC,
FLIPCHIP 等部品进行。
7-29

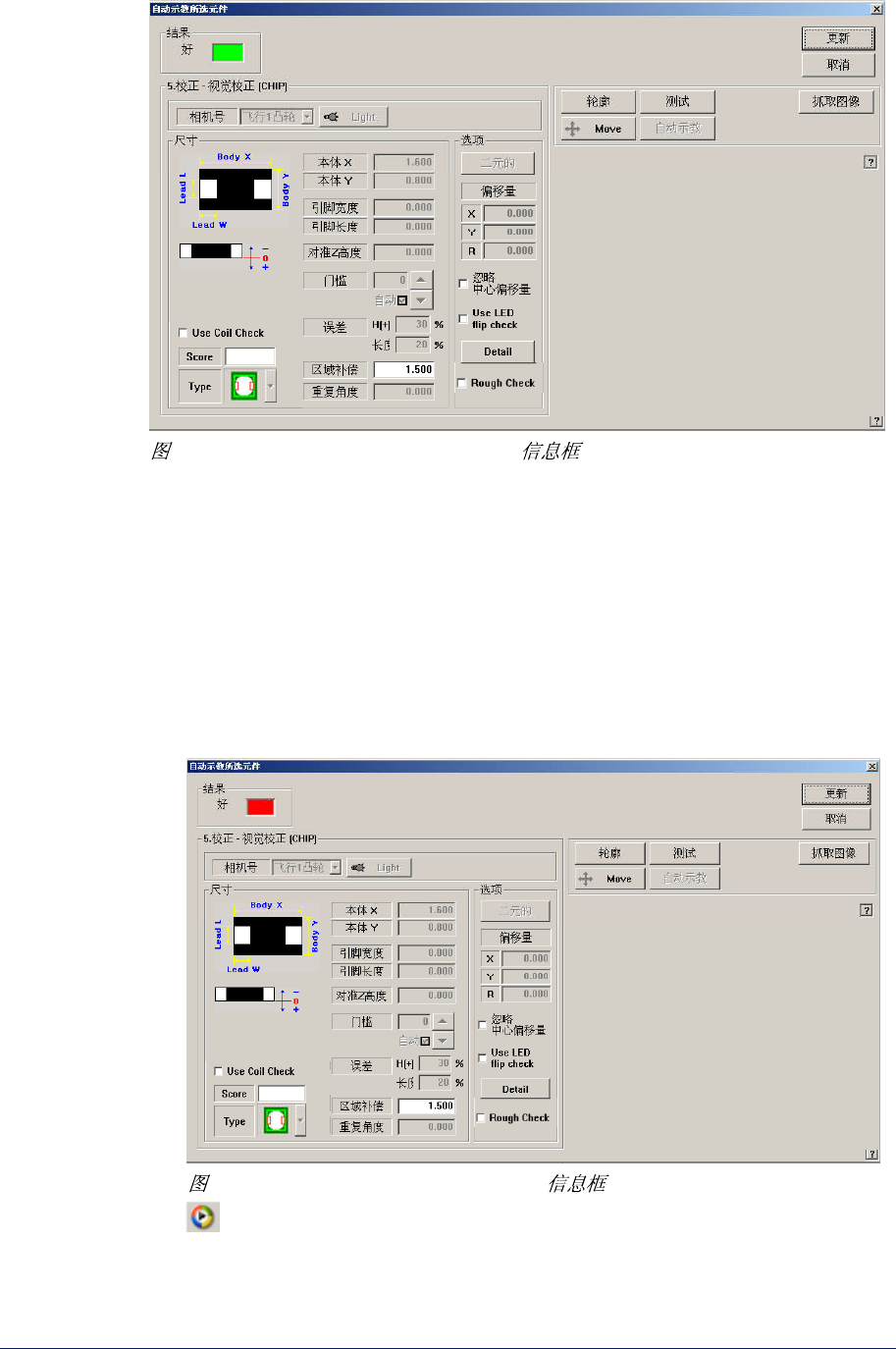

7-14. “Auto Teach the selected part-Good”
<结果>
显示Auto Teach成功与否。
<更新> 按钮
保存用Auto Teach求出的部件 Align数据，关闭对话框。
<取消> 按钮
忽略用Auto Teach求出的部件 Align 数据，关闭对话框。
<校正数据> 领域
显示 Auto Teach结果数据。 Auto Teach失败则显示如下消息框。
7-15. “Auto Teach the selected part-Bad”
