7-31
用于手动吸附部件进行部件检验。详细事项请参照 “7.1.1 Align Data (7-1
4 )” 。
<测试> 按钮
使用设定的Align 数据执行部件识别检验。详细事项请参照 “7.1.1 Align
Data (7-14 )” 。
<抓取图像> 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
7.1.2.4. TR 部品的数据设定
设定关于TR 部品的排列数据。
7-17. “ = TR”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<总数 X> 编辑框
设定部品的 X 轴方向的尺寸。
<总数 Y> 编辑框
7-32
设定部品的 Y 轴方向的尺寸。
<上部引脚数> 编辑框
设定上面引脚的数量。
<上部引脚宽度> 编辑框
设定上面引脚的 X 轴方向的长度。
<上部引脚长度> 编辑框
设定上面引脚的 Y 轴方向的长度。
<上部引脚间距> 编辑框
设定上面引脚之间的间距。
<下部引脚数> 编辑框
设定下面引脚的数量。
<下部引脚宽度> 编辑框
设定下面引脚的 X 轴方向的长度。
<下部引脚长度> 编辑框
设定下面引脚的 Y 轴方向的长度。
<下部引脚间距> 编辑框
设定下面引脚之间的间距。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
设定校正选项的数据。
<Heat> 校验盒
部件上附着着放热板时进行校验。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的 Align 数据把部件的外形显示在 SM321VIS 窗口。
<Move> 按钮
用于手动吸附部件进行部件识别检验。 详细事项请参照 “7.1.1 Align
Data (7-14 )” 。
<测试> 按钮
使用设置的 Align 数据执行部件识别检验。详细事项请参照 “7.1.1 Align
Data (7-14 )” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
请点击此处了解和此产品有关的视频资料。
请点击此处了解和此产品有关的视频资料。
7-33
<自动校正> 按钮
自动算出部品排列数据。 详细事项请参照 “7.1.2.2 CHIP-Rect
(7-26 )” 。

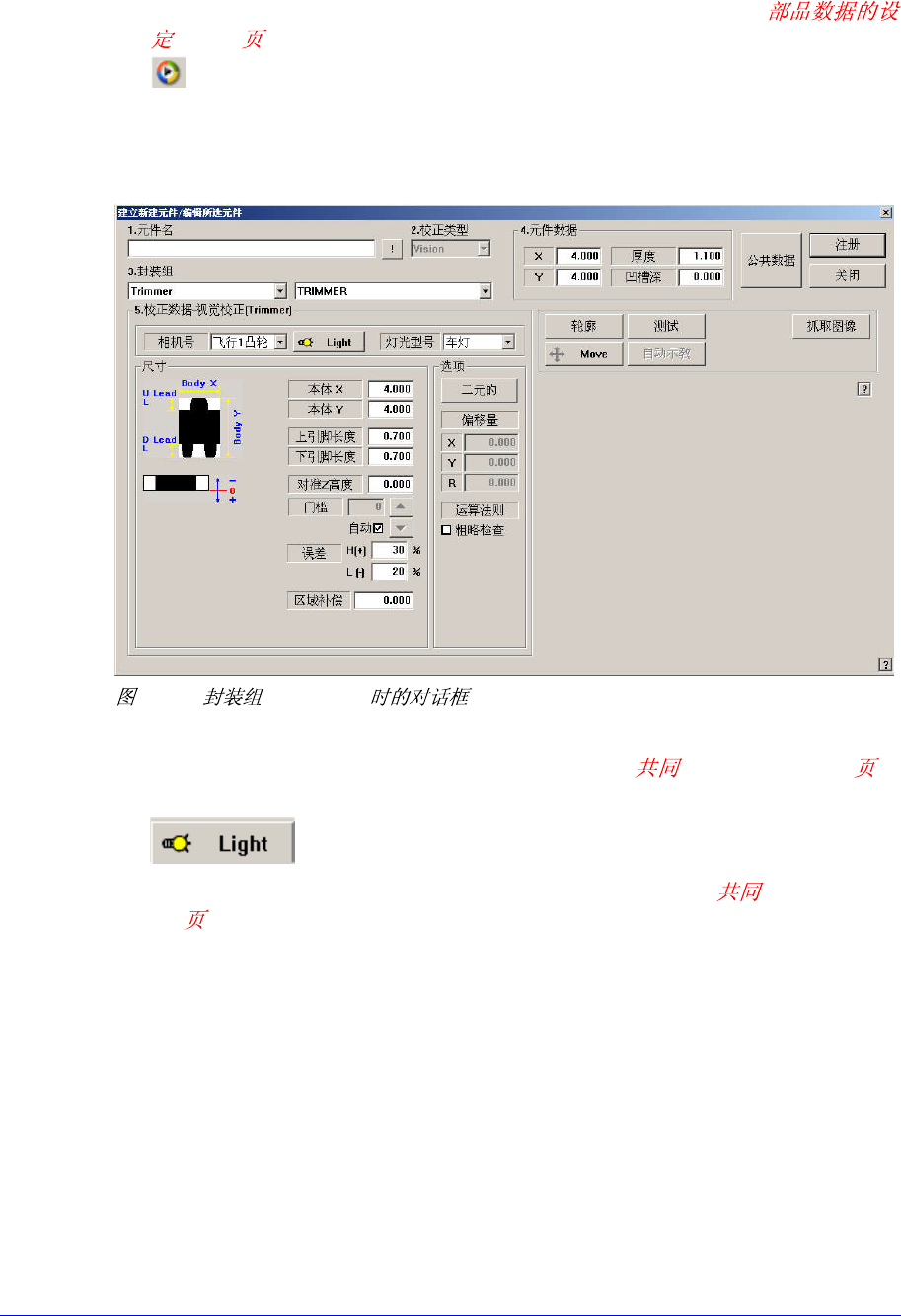

7.1.2.5. Trimmer 部品的数据设定
设定有关Trimmer 部品的排列数据。
7-18. “ = Trimmer”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<本体 X> 编辑框
设定部品的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品的 Y 轴方向的尺寸。
<上部引脚长度> 编辑框
设定上面引脚的 Y 轴方向的长度。
<下部引脚长度> 编辑框
