7-49
<MFOV类型> 组合框
设定分割识别 Type。此功能只在 <Camera No.> 组合框中选择Fix1 Cam
~ Fix2 Cam 时被激化。可选择的类型如下。
None: 不使用分割识别 Type。
Cross 2P: 分割识别对角相望的2个边角。
Cross 4P: 分割识别 4个边角。
Linear H: 水平 2 分割识别.
Linear V: 垂直 2 分割识别.
<MFOV长度> 编辑框
输入分割识别移动距离。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在 SM321VIS 窗口。
<Move> 按钮
用于手动吸附部件进行部件识别。
详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<制图> 按钮
在对各零部件有了认识了解以后，MMI会将这些认识了解综合起来，通过
SM321VIS窗向您展示各零部件的样式。
请点击此处了解和此产品有关的视频资料。
7-50
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )” 。

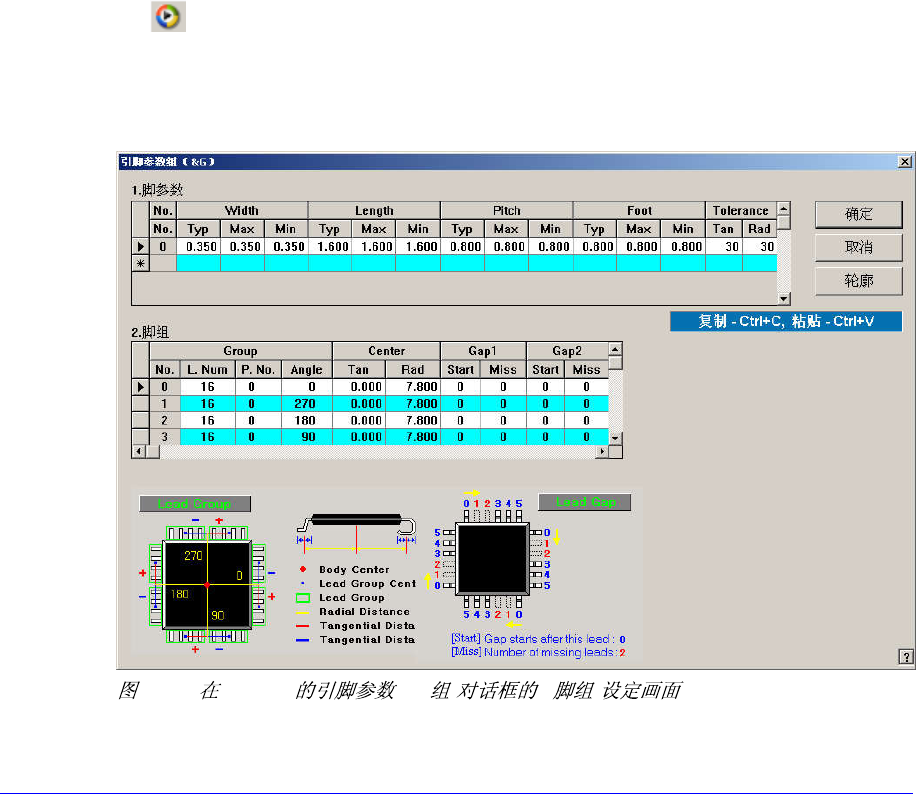

7.1.4.1. Lead Parameter
设定User IC的引线参数。可设定的最大引脚参数数量为8个。
7-26. ”User IC & ” ” ”
<引脚参数> 领域
设定引脚参数。
<No.> 列
表示引脚参数的编号。它的范围为 0 – 7。
<Width Typ> 列
设定引脚的宽度。
<Width Max> 列
设定含允许上偏移量的引脚的宽度。
<Width Min> 列
设定含允许下偏移量的引脚的宽度。
<Length Typ> 列
设定引脚的长度。
<Length Max> 列
设定含允许上偏移量的引脚的长度。
<Length Min> 列
设定含允许下偏移量的引脚的长度。
7-51
<Pitch Typ> 列
设定本引线到邻接的引线中心的距离-间距。
<Pitch Max> 列
设定含允许上偏移量的间距。
<Pitch Min> 列
设定含允许下偏移量的间距。
<Foot Typ> 列
设定引脚接触到底面的距离。
<Foot Max> 列
设定含允许上偏移量的 Foot 长度。
<Foot Min> 列
设定含允许下偏移量的 Foot 长度。
<Tolerance Tan> 列
设定引线往外弯曲时的允许公差。以对<引脚间距>的百分比来设定。
<Tolerance Rad> 列
设定引线的长度方向的允许公差. 以对<引脚长度>的百分比来设定。
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group最大个数为16个。
7-27. ”User IC & ” ” ”
<脚组> 领域
