7-53 <Gap 4 Miss> 列 设定脚组的空位的第四个引线。 与空位值数相等数量的引线空位。 < 确定 > 按钮 保存变更事项后回到前一页。 . < 取消 > 按钮 忽略设定的数据回到前一页。 各个引脚组之间不能相互重叠。 두개 의 Le a d G ro up 이 겹 쳐있 으 므로 안됨 . 脚组必须指定 1 个脚参数。也就是说 ，脚组有同类型的引线组成。 L…
7-52
设定引脚组。
<Group No.> 列
表示脚组的编号。它的范围为 0 – 15。
<Group L. Num> 列
设定脚组具有的引线的数量。
<Group P. No.> 列
设定脚组作参考的引脚参数的编号。可设定的范围为
0 – 7。
<Group Angle> 列
设定脚组在部品上的方向。图中的 0, 90, 180, 270 表示角度。
<Center Tan> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向的
距离。
<Center Rad> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向的
距离。
<Gap 1 Start> 列
设定脚组的空位的第一个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss> 列
设定脚组的空位的第一个引线。
与空位值数相等数量的引线空位。
<Gap 2 Start> 列
设定脚组的空位的第二个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss> 列
设定脚组的空位的第二个引线。
与空位值数相等数量的引线空位。
<Gap 3 Start> 列
设定脚组的空位的第三个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss> 列
设定脚组的空位的第三个引线。
与空位值数相等数量的引线空位。
<Gap 4 Start> 列
设定脚组的空位的第四个引线。
从开始编号的引线的下一个引线开始空位。
7-53
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
<确定> 按钮
保存变更事项后回到前一页。.
<取消> 按钮
忽略设定的数据回到前一页。
各个引脚组之间不能相互重叠。
두개의
Lead Group
이 겹쳐있으
므로 안됨
.
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组成。
Lead Parameter
가 다른
것을 하나의
Lead Group
으로 등록할 수 없음
Lead Parameter
가 다르
므로 두개의
Lead Group
으로 등록함
引线只有以90度的方向存在。
이런 경우에 이 핀은
Lead
가 아님
.
7.1.5. Hemt 部品的数据设定
设定有关Hemt 部品排列数据。 “请参考”7.1.4 User IC ”。
7.1.6. Connector 部品的数据设定
设定有关Connector-1部品排列数据。请参考“7.1.4 User IC “。
备 注
两各个引脚组之间不能相互重叠。
脚参数互不
相同的不能用一个
引线组登记
因 为 脚 参 数 值 互 不 相
同，登记为两个引线组
这个时候，Pin 不是引线
请点击此处了解和此产品有关的视频资料。
请点击此处了解和此产品有关的视频资料。
7-54

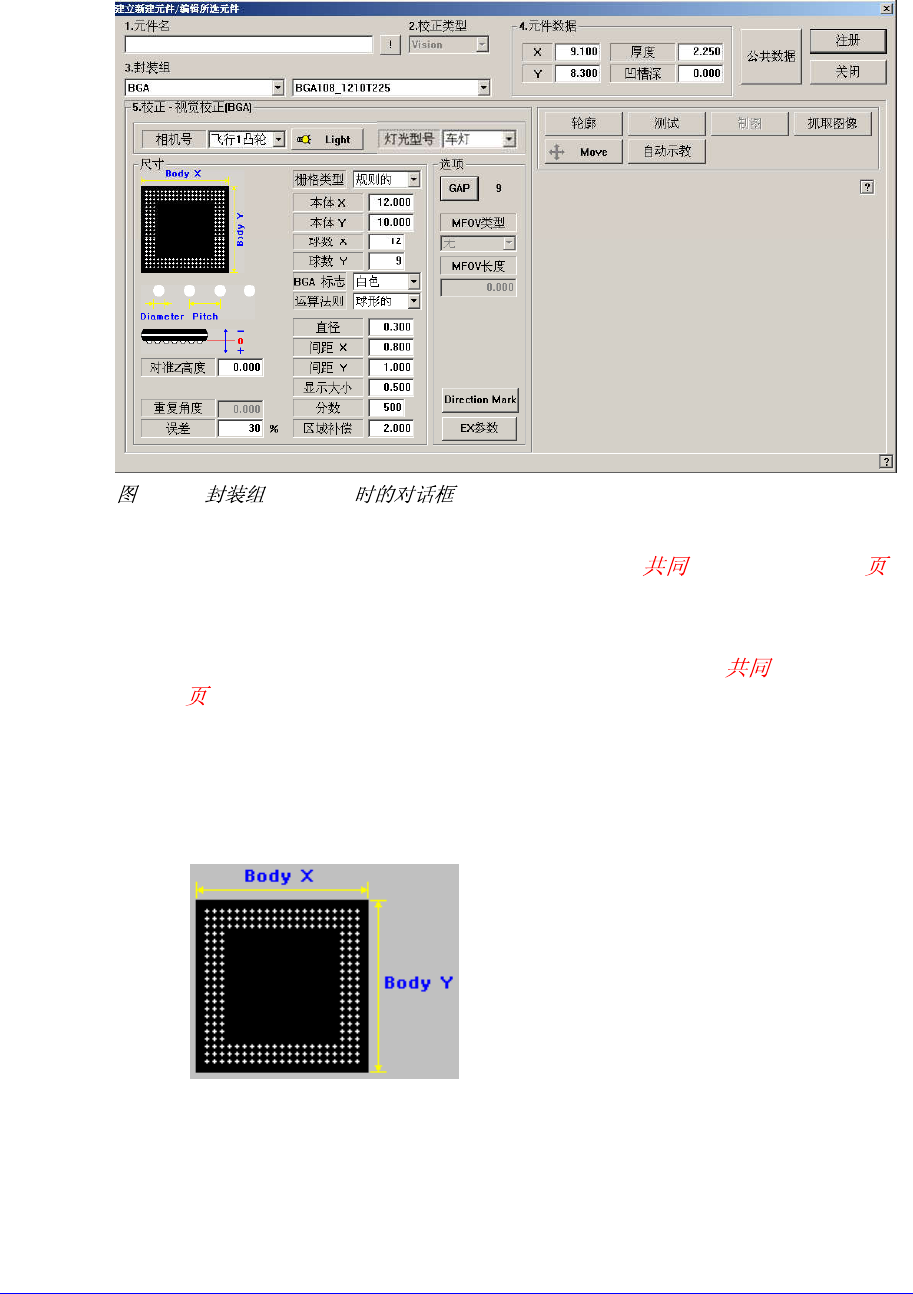

7.1.7. BGA 部品的数据设定
设定有关BGA 部品的排列数据。
7-28. “ = BGA”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
<亮度控制> 按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<栅格类型> 组合框
选择 BGA 部品的 Ball 的排列形式。可选择的形式如下。
规则的（正常的）
