7-45
度,以合计的方式表示。( <本体 Y> + <引脚长度> * 2)
 <误差> 编辑框
输入部件数据的余量。基本值为 30%
 <本体 X> 辑框
设定部品身的 X 轴方向的尺寸。
 <本体 Y> 辑框
设定部品身的 Y 轴方向的尺寸。
 <引脚宽度> 编辑框
设定引线的宽度。
 <引脚间距> 编辑框
设定引脚之间的间距。
 <引脚足部> 编辑框
设定引脚接触到底面的距离。
 <引脚长度> 编辑框
设定能照射到校正 照像机的引脚的长度。
此外的设定项目请参照7.1.1 Align Data (7-14 )
<选项> 领域
设定校正选项的数据。
 <MFOV类型> 组合框
设定分割识 Type详细事项请参照7.1.4 User IC
<MFOV 类型> 组合框。
此外的设定项目请参照7.1.1 Align Data (7-14 )
<轮廓> 按钮
使用设定的Align 数据把部件外形显示在SM321VIS 窗口。
<Move> 按钮
用于手动吸附部件进行部件识别检验。
7-46
详细事项请参照7.1.1 Align Data (7-14 )
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照7.1.1 Align Data
(7-14 )
<抓取图像> 按钮
阶段性变换部件形照明值,保存形象,用户确认其中识别最好的形象照明值
进行保存,帮助指定最佳的照明值 详细事项请参照7.1.1 Align Data (
7-14 )
<制图> 按钮
MMI
SM321VIS窗向您展示各零部件的样式。
<自动校正> 按钮
自动算出部品排列数 细事项参照7.1.2.2 CHIP-Rect
Auto Teach
7.1.3.6. PLCC 部品的数据设定
设定有PLCC 品的列数据。 细事项请参 7.1.3.5 QFP
(7-44 )
请点击此处了解和此产品有关的视频资料。
7-47
7.1.4. User IC 部品的数据设定
设定有关User IC部品排列数据。

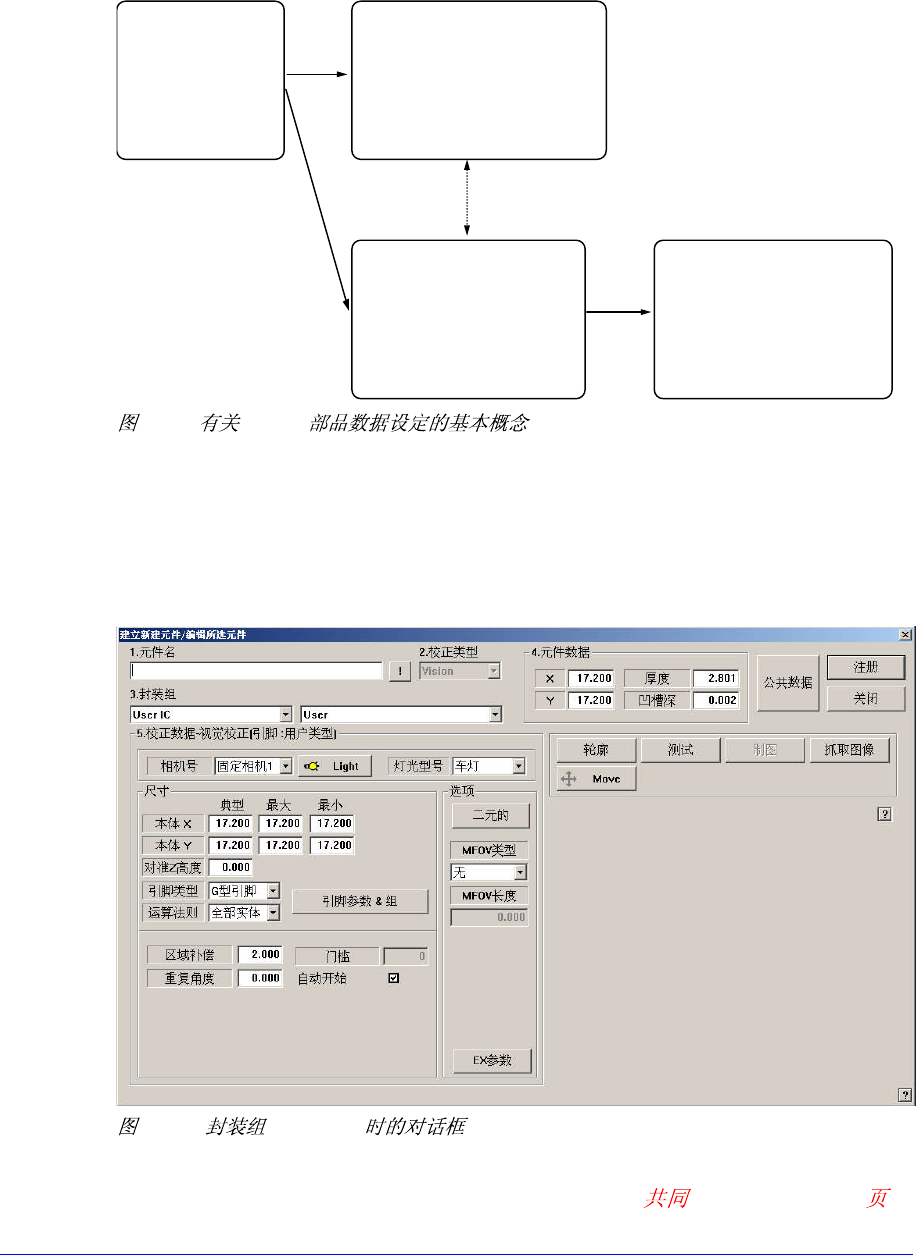

首先,说明有关设定User IC 部品数据时的基本概念。请参考以下图示。
Whole Data
( )
부품의 전반적인
내용을 록함
Lead Parameter
( )
Lead
형상에 대한 정보를
가지고 데이터
Lead Group
( )
Lead
들이 모여있는 위치
지정하는 데이터
Lead Gap
( )
Lead Group
에서 비어있는
Lead
위치에 관한 정보
7-24. User IC
 User IC 部品数据中有 1 Whole Data(完整数据)。
 User IC 部品数据中有最多 16 引脚组。
 User IC 部品数据中有等于或少于引脚组数量(最多 8 个)的引脚参数。
各引脚组必须指定 1 个引脚参数。
各引脚组具有最多 4 个引脚缺口。
7-25. = User IC
<相机号> 组合框
选择识部品的摄象机 详细项请参7.1.1 Align Data (7-14 )
Whole Data
(整体数据)
登记部品的整体的
内容
Lead Parameter
(引脚参数)
有关引脚形状的数据
Lead Group
(引脚组)
指定引脚组位置的数据
Lead Gap
(引脚缺口)
有关引脚缺口的信息
