7-6 <4. 元件数据 > 领域 设定含部品尺寸的数据。 <X> 编辑框 设定部品的 X 轴方向 尺寸。 <Y> 编辑框 设定部品的 Y 轴方向 尺寸。 < 厚度 > 编辑框 设定部品的高度（厚度）。 < 凹槽深 > 编 辑框 设 定部 品 的 上 端部 的 凹曹 的 深度 。 如 果没 有 特别 的 目 的， 一 般 设定 为 “ 0 ” 。 …
7-5
<粘贴> 按钮
把拷贝的部品信息粘贴到元件清单箱。
<删除> 按钮
删除从元件清单箱中选择的部品。
<取消> 按钮
取消所编辑内容。
在编辑”元件”对话框当中转移到另外一个画面时，自动地储
存所编辑的内容。
7.1.
它执行登记新的部品的功能。 “Parts” 对话框中点击 <新建元件…> 按钮则显示如
下对话框。
7-4. “ / ”
对共同适用在部件编辑对话框的事项作出说明。
<1. 元件名> 编辑框
设定元件的名称。 元件名称无法输入英文 32 个字符 (国文 16 个字符) 以上。
(使用相同 功能时，从其它PCB 文件获得部品信息)
<2. 校正类型> 组合框
选择校正类型 。 自动设置为 “Vision”。
<3. 封装组> 组合框
选择部品组 。
<Package List> 清单框
显示在<2. 校正类型>和<3. 封装组>选择的数据相对应的部品数据清单。
Align Data
7-6
<4. 元件数据> 领域
设定含部品尺寸的数据。
<X> 编辑框
设定部品的X轴方向尺寸。
<Y> 编辑框
设定部品的Y轴方向尺寸。
<厚度> 编辑框
设定部品的高度（厚度）。
<凹槽深> 编辑框
设定部品的上端部的凹曹的深度。如果没有特别的目的，一般设定为 “0”
。
部品高度不正确情况下会影响到贴装精度，要正确输入部品
高度。
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
<5. 校正数据> 领域
设定部品的校正数据。
在这个领域，显示在<2. 校正类型>和<3. 封装组>选择的数据相对应的排列数
据的编辑画面。
<3. 封装组>中选择数据不同，显示不同的画面。 详细事项请参照 7.1.2 ~ 7.1.8
节。
<公共数据> 按钮
设定与设备连贯的部品数据。按下此按钮时显示以下的对话框，同时按钮的名
称也变更为 “校正数据”。
Thickness
DepthZ
拾取面
请点击此处了解和此产品有关的视频资料。
请点击此处了解和此产品有关的视频资料。
7-7

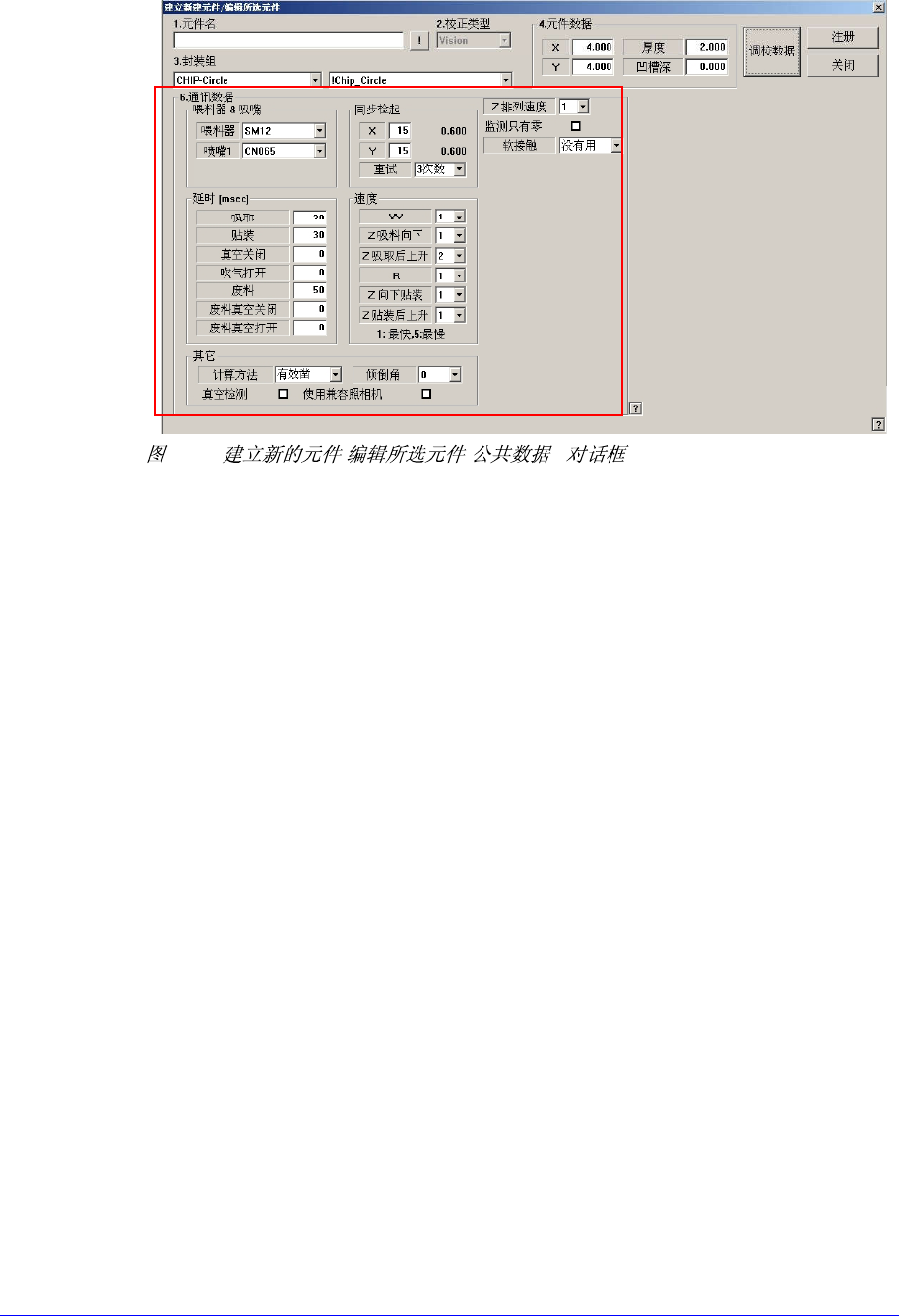

“校正数据” 按钮显示表达排列数据的画面。
7-5. “ / - ”
<喂料器&吸嘴> 领域
<喂料器> 组合框
选择将供应部品的喂料器形式。可选择的喂料器
形式如下。
SM8L: 用8mm SM带式喂料器(大型)供应部品。
SM8: 用8mm SM带式喂料器供应部品。
SM12: 用12mm SM带式喂料器供应部品。
SM16: 用16mm SM带式喂料器供应部品。
SM24: 用 24mm SM 带式喂料器供应部品。
SM32: 用 32mm SM 带式喂料器供应部品。
SM44: 用 44mm SM 带式喂料器供应部品。
SM56: 用56mm SM带式喂料器供应部品。
SM72: 带式: 用 72mm SM带式喂料器供应部品。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick Feeder: 用Stick喂料器供应部品。
Tray Feeder: 用Tray喂料器供应部品。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
(CN04-S, CN020, CN030, CN040, CN065, CN140, CN220, CN400N,
CN750, CN110, Usmall2, Umedium1, Umedium2, Umedium3, ULarge1,
ULarge2, ULarge3, SpLarge1, SpLarge2, SpLarge3)
<同步检起>领域
Common Data
