7-3 类与主吸嘴同样。 <Part Gro up> 列 表示部品的 Part Group 。 <Skip> 列 选择此校验盒， PCB 作业时相应部件被除 外。 <2. 元件库 > 领域 显示设备管理的 Local Part DB 的部品清单。 < 校正类型 > 组合框 选择需要显示的部品的排列方式。 但把视觉校正用默认使用。 视觉 : 用视觉照相机进行排列。 …
7-2
Standard
Part DB
PCB Part
Local
Part DB
모든
PCB
에
적용
각
PCB
에서
관리
각 장비에서
관리
저장
복사
새 부품
생성
7-2. DB
选择<元件>命令时的初始画面如下。
7-3. “ ”
<1. PCB元件清单> 领域
显示现在已经登记的部品清单。
<Part> 列
显示部品的名称。
<Feeder> 列
表示供应部品的Feeder种类。
<Nozzle1> 列
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
CN030, CN040, CN065, CN140, CN220, CN400N, CN750, CN110
<Nozzle2> 列
表示吸着部品的辅助吸嘴。不能使用主吸嘴时，使用辅助吸嘴。吸嘴的种
生成新部品
储存
拷贝
适用于所有的
PCB
在各 PCB 管理 在各装备管理
7-3
类与主吸嘴同样。
<Part Group> 列
表示部品的 Part Group。
<Skip> 列
选择此校验盒， PCB 作业时相应部件被除外。
<2. 元件库> 领域
显示设备管理的Local Part DB的部品清单。
<校正类型> 组合框
选择需要显示的部品的排列方式。 但把视觉校正用默认使用。
视觉: 用视觉照相机进行排列。
<元件组&元件清单> 领域
<元件组> 组合框: 选择需要显示的部品组。可选择的部品组如下。
(CHIP-Circle, CHIP-Rect, Chip-Tantal, Chip-Aluminum, Melf:, TR: TR2:,
Trimmer:, Hemt:, SOP:, SOJ:, SOP2:, SOJ2:, QFP:, PLCC:, PLCC[body]:
Connector, User IC:, BGA, Multi-BGA, Flip Chip)
<元件清单> 清单框
显示在<校正类型>和<元件组>选择的部品相对应的部品数据的清单。
<更新元件> 按钮
追加新的部品（新建一个部品）后，想要添加到Local DB时使用。
在左侧的 <1. PCB Part List> 领域中先选择新登记的部件后 ， 点击
<Copy to Local Part DB> 按钮，复制到相应Part Group的 <Part List>
目录框。另外，选择复制在 <Part List> 目录框的部件后请点击此按钮。
<改变组> 按钮
把选择的元件从当前的元件群变更为另外的元件组。 先选择<Part List>目
录框所要变更的部件后点击此按钮。
<删除元件库> 按钮
把在<元件清单>选择的部品组据从Local Part DB删除。先选择<Part List>
目录框所要删除的部件后点击此按钮。
<搜索> 按钮

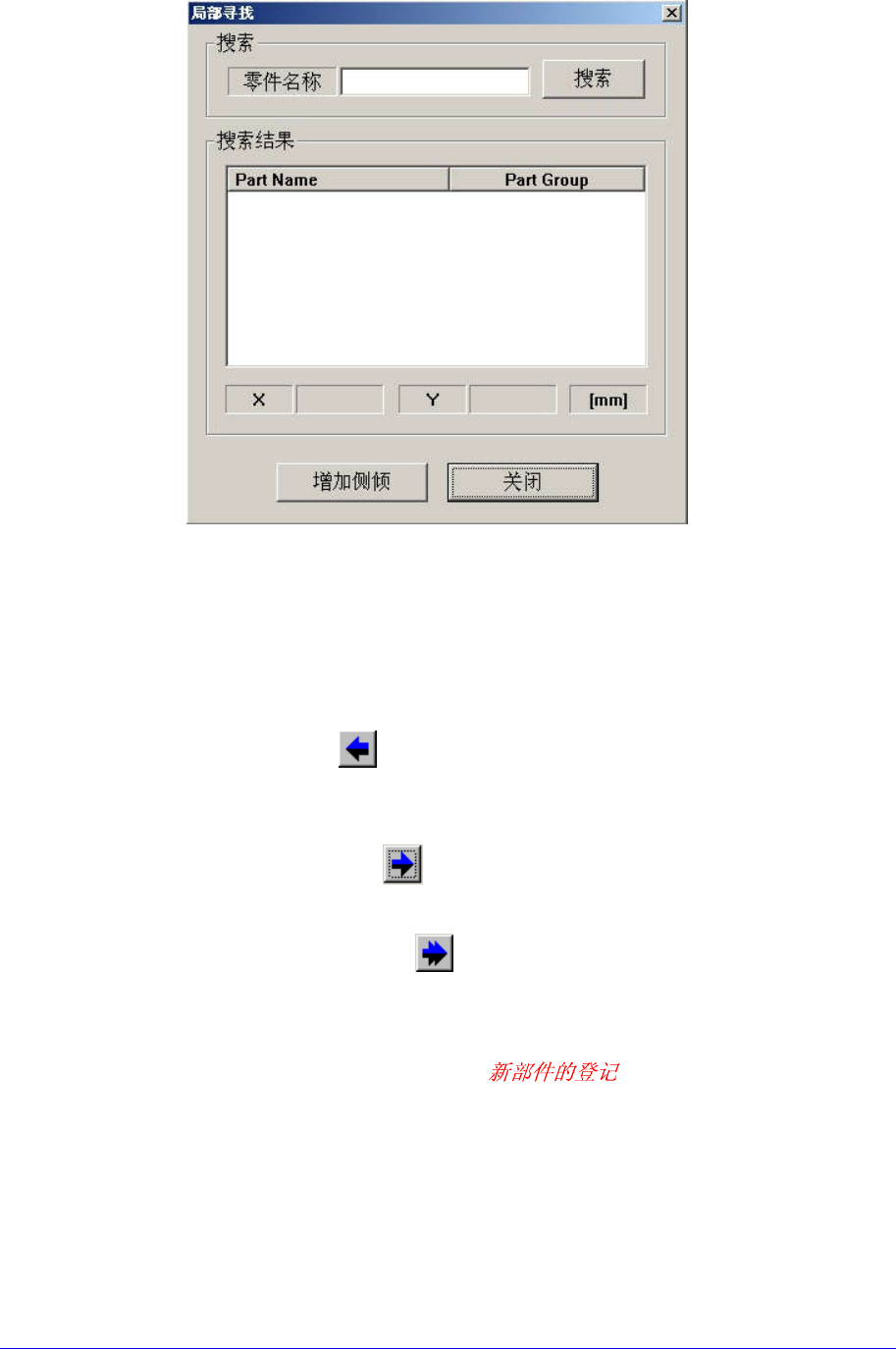

点击该按钮则显示如下对话框。
7-4
<搜索> / <搜索结果> 领域
<Part Name> 编辑框中输入所要查找部件的名称，再点击 <搜索>按钮
，则搜索部件DB信息其结果显示在 <搜索结果> 领域。
<增加侧倾> 按钮
选择<搜索结果> 领域显示的搜索结果部件，再点击此按钮，则把相应
部件添加在 “Part”对话框的 PCB Part List。
<Copy to PCB Part> 按钮
把在<2. 元件库>领域的 <元件清单>选择的部品清单拷贝到<1. PCB元件清单>
领域。
<Copy to Local Part DB> 按钮
把在<1. PCB 元件清单>领域选择的部品数据拷贝到Local Part DB。
<Copy All to Local Part DB> 按钮
把<1. PCB元件清单>领域的所有部品数据拷贝到Local Part DB。
<新建元件…> 按钮
登记新部件。详细事项请参照 “7.1 “。
<编辑…> 按钮
编辑所选择的部品数据。
<相同…> 按钮
拷贝所选择的部品数据。此时应设定新的部品名称。
<拷贝> 按钮
拷贝从元件清单箱中选择的部品信息。
