7-46
详细事项请参照7.1.1 Align Data (7-14 )
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照7.1.1 Align Data
(7-14 )
<抓取图像> 按钮
阶段性变换部件形照明值,保存形象,用户确认其中识别最好的形象照明值
进行保存,帮助指定最佳的照明值 详细事项请参照7.1.1 Align Data (
7-14 )
<制图> 按钮
MMI
SM321VIS窗向您展示各零部件的样式。
<自动校正> 按钮
自动算出部品排列数 细事项参照7.1.2.2 CHIP-Rect
Auto Teach
7.1.3.6. PLCC 部品的数据设定
设定有PLCC 品的列数据。 细事项请参 7.1.3.5 QFP
(7-44 )
请点击此处了解和此产品有关的视频资料。
7-47
7.1.4. User IC 部品的数据设定
设定有关User IC部品排列数据。
首先,说明有关设定User IC 部品数据时的基本概念。请参考以下图示。
Whole Data
( )
부품의 전반적인
내용을 록함
Lead Parameter
( )
Lead
형상에 대한 정보를
가지고 데이터
Lead Group
( )
Lead
들이 모여있는 위치
지정하는 데이터
Lead Gap
( )
Lead Group
에서 비어있는
Lead
위치에 관한 정보
7-24. User IC
 User IC 部品数据中有 1 Whole Data(完整数据)。
 User IC 部品数据中有最多 16 引脚组。
 User IC 部品数据中有等于或少于引脚组数量(最多 8 个)的引脚参数。
各引脚组必须指定 1 个引脚参数。
各引脚组具有最多 4 个引脚缺口。
7-25. = User IC
<相机号> 组合框
选择识部品的摄象机 详细项请参7.1.1 Align Data (7-14 )
Whole Data
(整体数据)
登记部品的整体的
内容
Lead Parameter
(引脚参数)
有关引脚形状的数据
Lead Group
(引脚组)
指定引脚组位置的数据
Lead Gap
(引脚缺口)
有关引脚缺口的信息
7-48
<亮度控制> 按钮
设定识别部品用摄象机的照明度。 详细事项请参照7.1.1 Align Data (7-
14 )
<尺寸&Etc> 领域
设定排列尺寸。
 <本体 X 典型> 编辑框
设定部品的 X 轴方向的尺寸。
 <本体 X 最大> 编辑框
设定部品的 X 轴方向的最大尺寸
 <本体 X 最小> 编辑框
设定部品的 X 轴方向的最小尺寸
 <本体 Y 典型> 编辑框
设定部品的 Y 轴方向的尺寸。
 <本体 Y 最大> 编辑框
设定部品的 Y 轴方向的最大尺寸
 <本体 Y 最小> 编辑框
设定部品的 Y 轴方向的最小尺寸

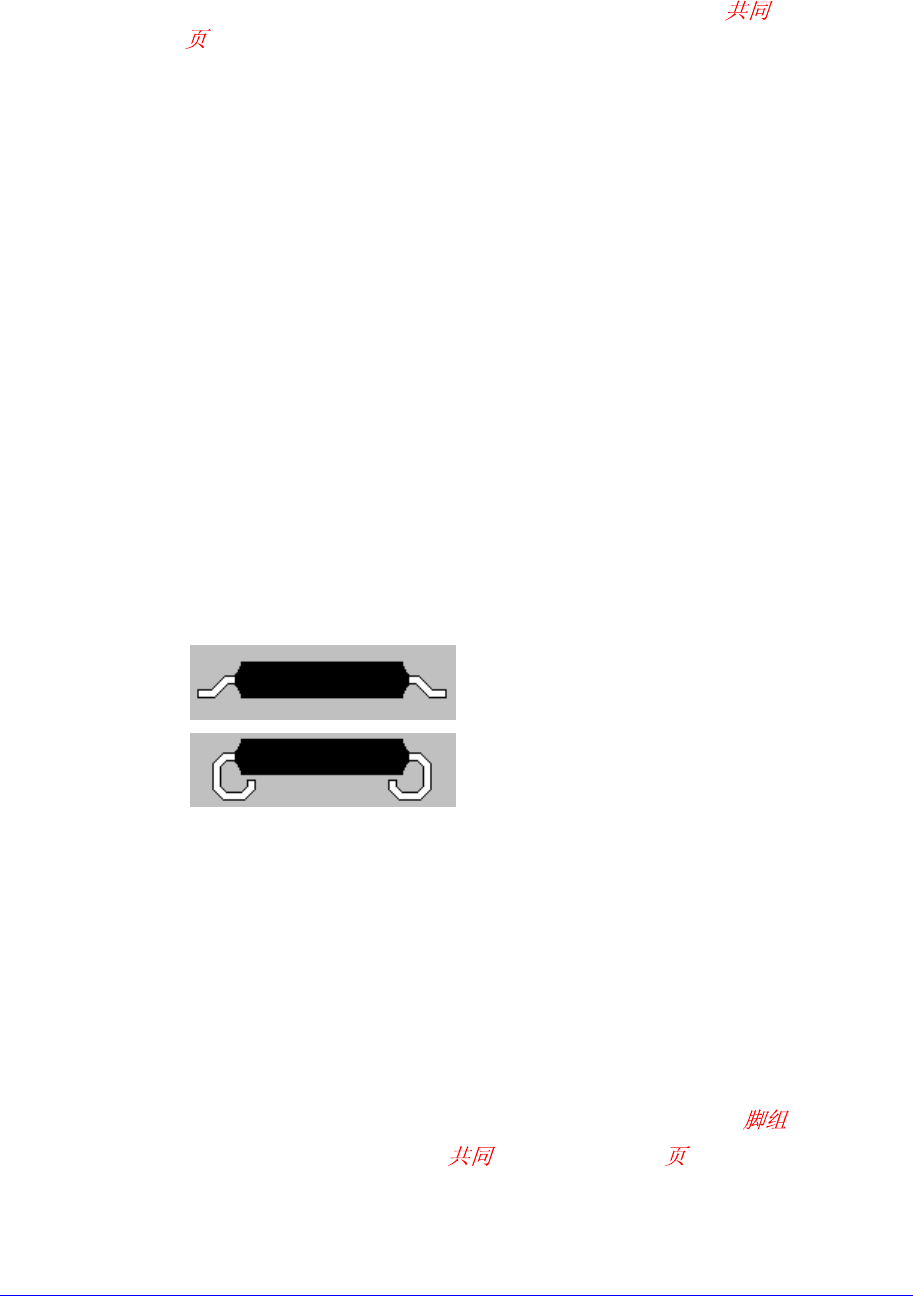

 <引脚类型> 组合框
选择引线的种类。可选择的引脚类型如下。
G 型引脚: QFP 部品,引线往外弯曲。
J 型引脚: PLCC 部品,引线往里面卷入。
 <运算法则> 合框
选择识别部品的运算法则。 选择的运算法则如下。
黑色实体: 它是高速处理 IC 类元件的方法。一般适用于 IC 类元件。
实体: 用于但它较长
IC 类以外的元件或不易识别的部品。
引脚数为奇数: 适用于没有引线的异形部品。
单数引脚: 适用于有引线的异形部品。
 <引脚参数&> 按钮
设置<引脚参数&> <7.1.4.1 Lead Parameter>,<7.1.4.2 >
此外的设定项目请参照7.1.1 Align Data (7-14 )
<选项> 领域
设定校正选项的数据。
