7-41 详细事项请参照 “ 7.1.1 Align Data (7-14 ) ” 。 < 测试 > 按钮 使用设定的 Align 数 据进行部件识别。 详细事项请 参照 “ 7.1.1 Align Data (7-14 ) ” 。 < 抓取图像 > 按钮 阶段 性变换 部件 形象 照明值 ，保 存形象 ， 用户确 认其中 识别 最好 的形象 照明值 进行保存，帮助指定最佳的照明值 。 详细事项请参照…
7-40
<缺少脚数> 编辑框
设定引脚组的中间空位的数量。
<总数 X> 编辑框
表示部品在 X 轴方向的整体长度。如果确定<本体 X>和<引脚长度>两个长
度，以合计的方式表示。( <本体 X > + <引脚长度> * 2)
<本体 X> 编辑框
设定部品身的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品身的 Y 轴方向的尺寸。
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<引脚宽度> 编辑框
设定引脚的宽度 。
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能显示到校正 照像机的引脚的长度。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在SM321VIS 窗口。.
<Move> 按钮
用于手动吸附部件进行部件识别。
7-41
详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )”。
<制图> 按钮
在对各零部件有了认识了解以后，MMI会将这些认识了解综合起来，通过
SM321VIS窗向您展示各零部件的样式。
<自动校正> 按钮
自动算出部品排列数据。 详细事项请参照 “7.1.2.2 CHIP-Rect
“的 Auto Teach。
7.1.3.4. SOJ2 部品的数据设定
设定有关SOJ2 部品的排列数据。
7-42

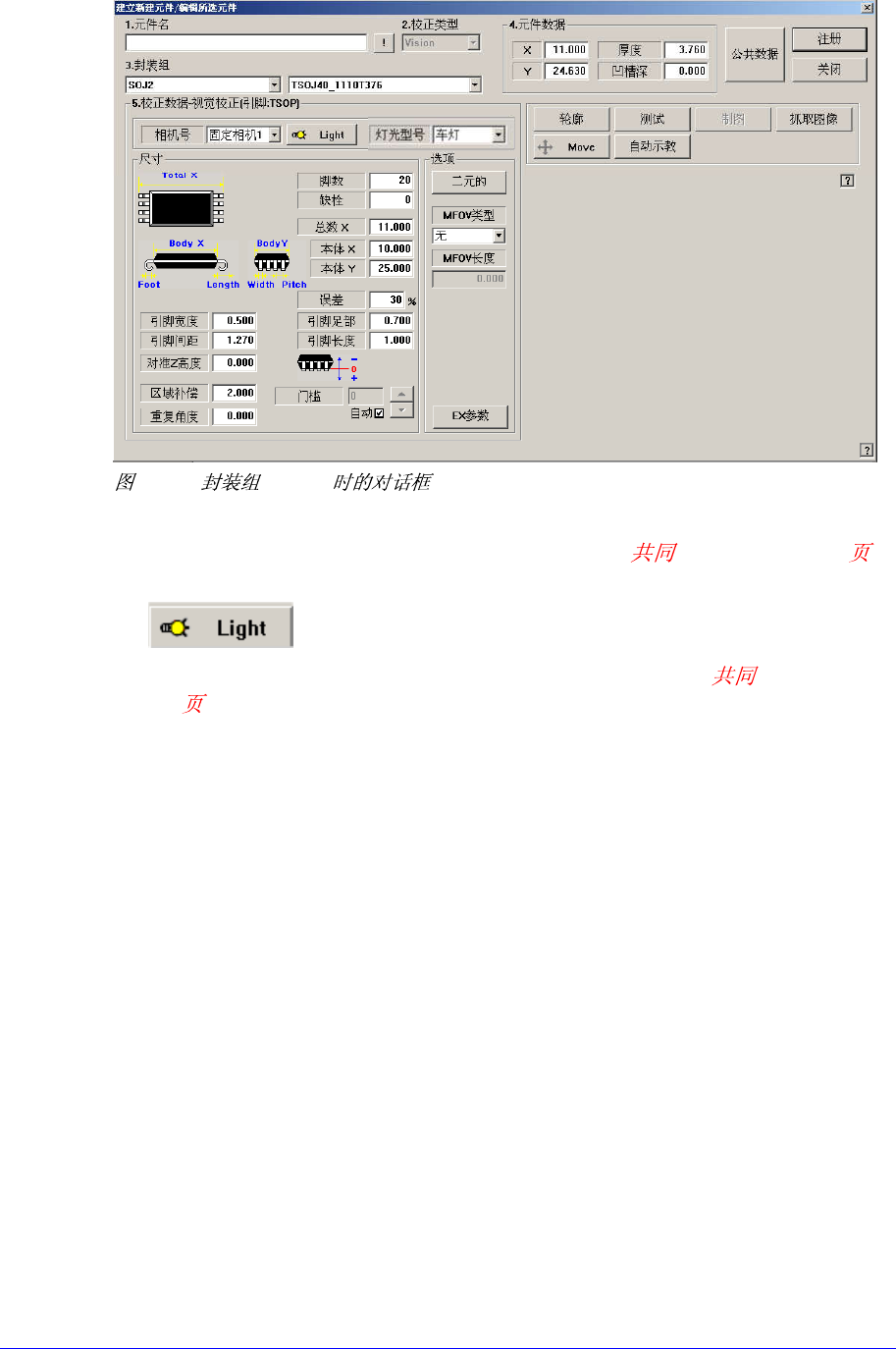

7-22. “ = SOJ2”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<脚数> 编辑框
设定单边的引脚数量。
<缺少脚数> 编辑框
设定引脚组的中间空位的数量。
<总数 X> 编辑框
表示部品在 X 轴方向的整体长度。
<本体 X> 编辑框
设定部品身的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品身的 Y 轴方向的尺寸。
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<引脚宽度> 编辑框
设定引线的宽度。
