设定下面引脚的 Y 轴方向的长度。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
设定校正选项的数据。
<Rough Check> 校验框
识别部件时，因所要识别的部件形象与 Vision algorism 的数据不吻合，如
果识别时发生错误，就请选择此校验框。
如果选择此校验框，要识别的部件特定形象与 Vision algorism 相比较即使
有一点不准确，也确认全体部件的编排，如果一致则正常识别部件。
详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的 Align 数据把部件的外形显示在SM321VIS 窗口。

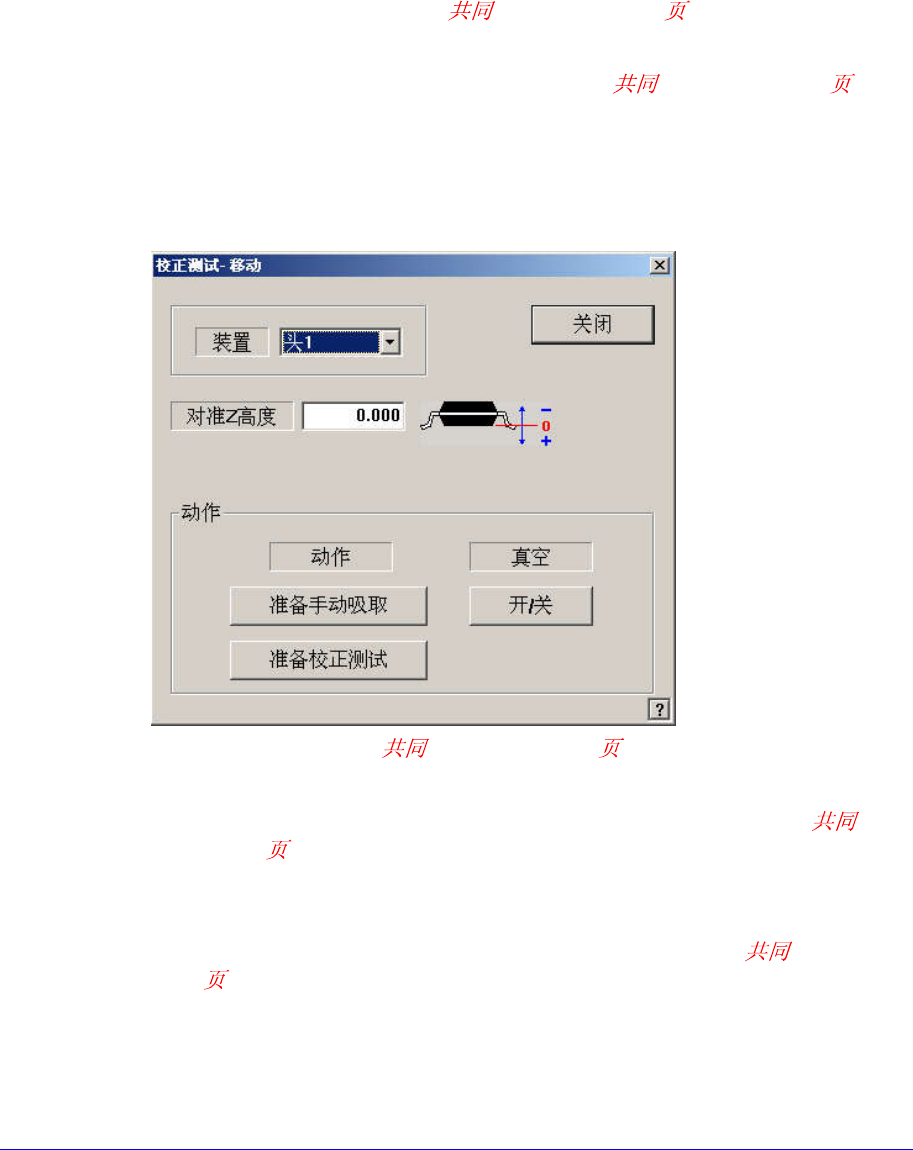

<Move> 按钮
用于手动吸附部件进行部件识别检验。详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<测试> 按钮
使用设定的 Align 数据执行部件识别。详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
7.1.3. IC 部品的数据设定
7.1.3.1. SOP 部品的数据设定
设定有关SOP部品排列数据。
7-35
7-19. “ = SOP”
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 Align Data (7-14 )”
。
<亮度控制> 按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )” 。
<尺寸> 领域
设定排列尺寸。
<脚数> 编辑框
设定单边的引脚数量。
<缺少脚数> 编辑框
设定引脚组的中间空位的数量。
<总数 Y> 编辑框
表示部品在 Y 轴方向的整体长度。如果确定<本体 Y>和<引脚长度>两个长
度，以合计的方式表示。( <本体 Y> + <引脚长度> * 2)
<本体 X> 编辑框
设定部品身的 X 轴方向的尺寸。
<本体 Y> 编辑框
设定部品身的 Y 轴方向的尺寸。
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<引脚宽度> 编辑框
设定引线的宽度。
7-36
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能显示到校正照像机的引脚的长度。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在SM321VIS 窗口。
<Move> 按钮
用于手动吸附部件指定部件识别检验。
详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<测试> 按钮
使用设定的Align 数据执行部件识别检验。 详细事项请参照 “7.1.1 Align
Data (7-14 )” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
<制图> 按钮
在对各零部件有了认识了解以后，MMI 会将这些认识了解综合起来，通过 SM
321VIS 窗向您展示各零部件的样式。
