7-48
。
<亮度控制> 按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 Align Data (7-
14 )”。
<尺寸&Etc> 领域
设定排列尺寸。
<本体 X 典型> 编辑框
设定部品的 X 轴方向的尺寸。
<本体 X 最大> 编辑框
设定部品的 X 轴方向的最大尺寸。
<本体 X 最小> 编辑框
设定部品的 X 轴方向的最小尺寸。
<本体 Y 典型> 编辑框
设定部品的 Y 轴方向的尺寸。
<本体 Y 最大> 编辑框
设定部品的 Y 轴方向的最大尺寸。
<本体 Y 最小> 编辑框
设定部品的 Y 轴方向的最小尺寸。
<引脚类型> 组合框
选择引线的种类。可选择的引脚类型如下。
G 型引脚: 如 QFP 部品，引线往外弯曲。
J 型引脚: 如 PLCC 部品，引线往里面卷入。
<运算法则> 组合框
选择识别部品的运算法则。 可选择的运算法则如下。
黑色实体: 它是高速处理 IC 类元件的方法。一般适用于 IC 类元件。
全部实体: 虽然可适用于多种部品，但它的处理时间比较长。一般适用于
IC 类以外的元件或不易识别的部品。
引脚数为奇数: 适用于没有引线的异形部品。
单数引脚: 适用于有引线的异形部品。
<引脚参数&组> 按钮
设置<引脚参数&组>。 <7.1.4.1 Lead Parameter>,<7.1.4.2 >。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<选项> 领域
设定校正选项的数据。
7-49
<MFOV类型> 组合框
设定分割识别 Type。此功能只在 <Camera No.> 组合框中选择Fix1 Cam
~ Fix2 Cam 时被激化。可选择的类型如下。
None: 不使用分割识别 Type。
Cross 2P: 分割识别对角相望的2个边角。
Cross 4P: 分割识别 4个边角。
Linear H: 水平 2 分割识别.
Linear V: 垂直 2 分割识别.
<MFOV长度> 编辑框
输入分割识别移动距离。
此外的设定项目请参照 “7.1.1 Align Data (7-14 )” 。
<轮廓> 按钮
使用设定的Align 数据把部件的外形显示在 SM321VIS 窗口。
<Move> 按钮
用于手动吸附部件进行部件识别。
详细事项请参照 “7.1.1 Align Data (7-14 )” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。详细事项请参照 “7.1.1 Align Data
(7-14 )” 。
<制图> 按钮
在对各零部件有了认识了解以后，MMI会将这些认识了解综合起来，通过
SM321VIS窗向您展示各零部件的样式。
请点击此处了解和此产品有关的视频资料。
7-50
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1 Align Data (
7-14 )” 。
7.1.4.1. Lead Parameter
设定User IC的引线参数。可设定的最大引脚参数数量为8个。

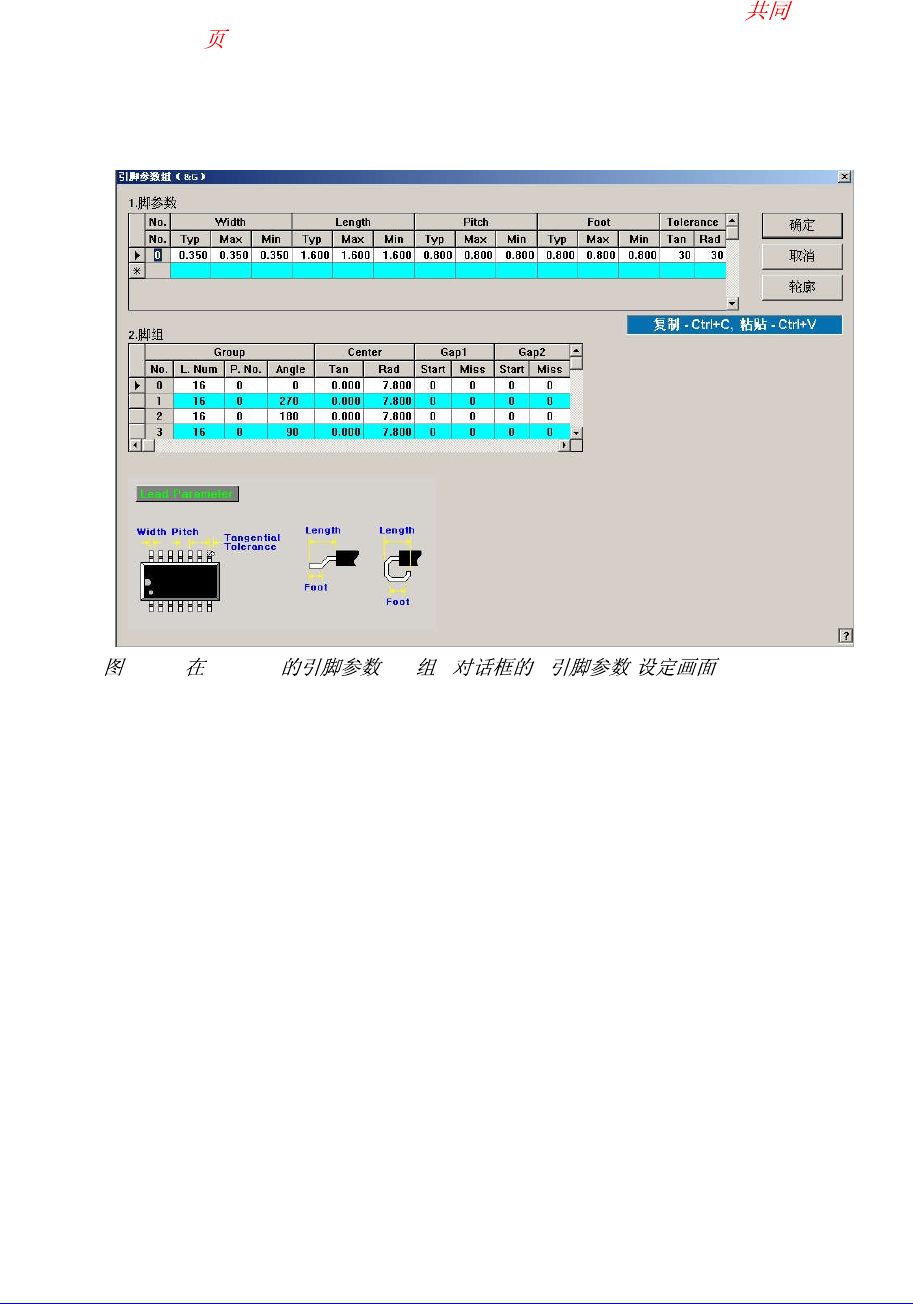

7-26. ”User IC & ” ” ”
<引脚参数> 领域
设定引脚参数。
<No.> 列
表示引脚参数的编号。它的范围为 0 – 7。
<Width Typ> 列
设定引脚的宽度。
<Width Max> 列
设定含允许上偏移量的引脚的宽度。
<Width Min> 列
设定含允许下偏移量的引脚的宽度。
<Length Typ> 列
设定引脚的长度。
<Length Max> 列
设定含允许上偏移量的引脚的长度。
<Length Min> 列
设定含允许下偏移量的引脚的长度。
