7-52 设定引脚组。 <Group No.> 列 表示脚组的编号。它的范围为 0 – 15 。 <Group L. Num> 列 设定脚组具有的引线的数量。 <Group P . No.> 列 设定脚组作参考的引脚参数的编号 。可设定的范围为 0 – 7 。 <Group Angle> 列 设定脚组在部品上的方向。图中的 0, 90, 180, 270 表示角度。…
7-51
<Pitch Typ> 列
设定本引线到邻接的引线中心的距离-间距。
<Pitch Max> 列
设定含允许上偏移量的间距。
<Pitch Min> 列
设定含允许下偏移量的间距。
<Foot Typ> 列
设定引脚接触到底面的距离。
<Foot Max> 列
设定含允许上偏移量的 Foot 长度。
<Foot Min> 列
设定含允许下偏移量的 Foot 长度。
<Tolerance Tan> 列
设定引线往外弯曲时的允许公差。以对<引脚间距>的百分比来设定。
<Tolerance Rad> 列
设定引线的长度方向的允许公差. 以对<引脚长度>的百分比来设定。
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group最大个数为16个。
7-27. ”User IC & ” ” ”
<脚组> 领域
请点击此处了解和此产品有关的视频资料。
7-52
设定引脚组。
<Group No.> 列
表示脚组的编号。它的范围为 0 – 15。
<Group L. Num> 列
设定脚组具有的引线的数量。
<Group P. No.> 列
设定脚组作参考的引脚参数的编号。可设定的范围为
0 – 7。
<Group Angle> 列
设定脚组在部品上的方向。图中的 0, 90, 180, 270 表示角度。
<Center Tan> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向的
距离。
<Center Rad> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向的
距离。
<Gap 1 Start> 列
设定脚组的空位的第一个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss> 列
设定脚组的空位的第一个引线。
与空位值数相等数量的引线空位。
<Gap 2 Start> 列
设定脚组的空位的第二个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss> 列
设定脚组的空位的第二个引线。
与空位值数相等数量的引线空位。
<Gap 3 Start> 列
设定脚组的空位的第三个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss> 列
设定脚组的空位的第三个引线。
与空位值数相等数量的引线空位。
<Gap 4 Start> 列
设定脚组的空位的第四个引线。
从开始编号的引线的下一个引线开始空位。
7-53
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
<确定> 按钮
保存变更事项后回到前一页。.
<取消> 按钮
忽略设定的数据回到前一页。
各个引脚组之间不能相互重叠。
두개의
Lead Group
이 겹쳐있으
므로 안됨
.
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组成。
Lead Parameter
가 다른
것을 하나의
Lead Group
으로 등록할 수 없음
Lead Parameter
가 다르
므로 두개의
Lead Group
으로 등록함
引线只有以90度的方向存在。
이런 경우에 이 핀은
Lead
가 아님
.
7.1.5. Hemt 部品的数据设定
设定有关Hemt 部品排列数据。 “请参考”7.1.4 User IC ”。
7.1.6. Connector 部品的数据设定
设定有关Connector-1部品排列数据。请参考“7.1.4 User IC “。

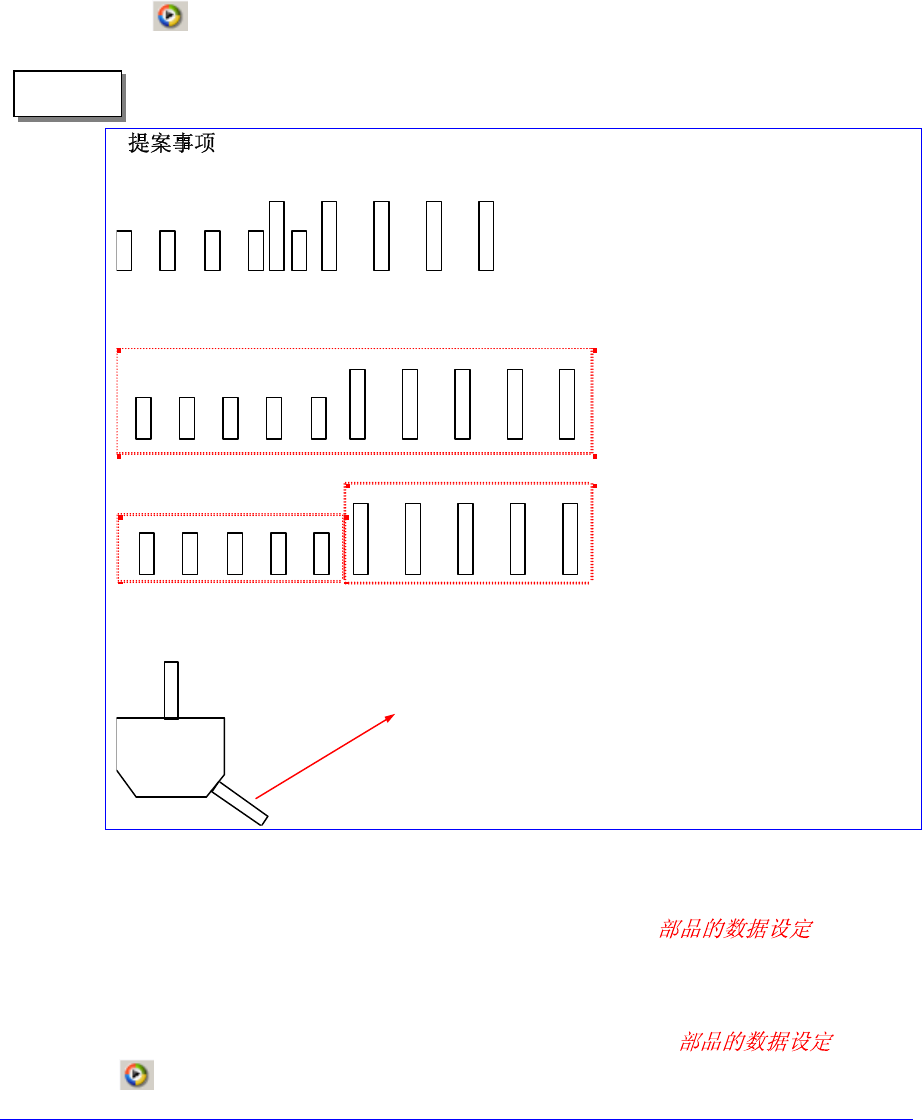

备 注
两各个引脚组之间不能相互重叠。
脚参数互不
相同的不能用一个
引线组登记
因 为 脚 参 数 值 互 不 相
同，登记为两个引线组
这个时候，Pin 不是引线
